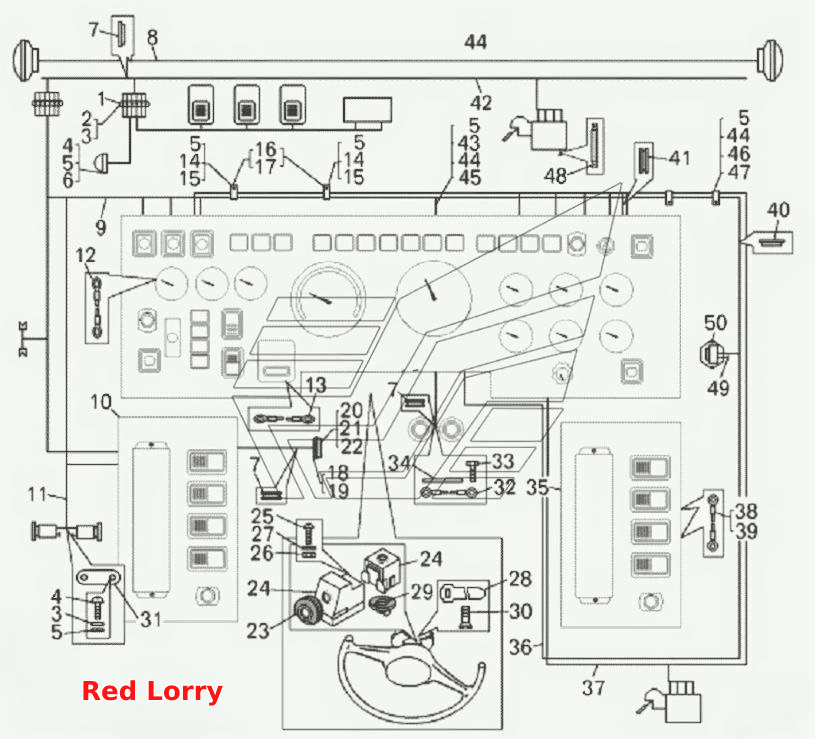

Монтаж электрооборудования на кабине
100%
Название детали
Соединительная панель ТУ-
Заводской номер
15.3723
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
220105
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
252004
Количество на модель
6
№
3
Название детали
Винт
Заводской номер
220103
Количество на модель
5
№
4
Название детали
Шайба
Заводской номер
252134
Количество на модель
28
№
5
Название детали
Плафон 11.3714
Заводской номер
ноя.14
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
549А-3716046
Количество на модель
7
№
7
Название детали
Жгут проводов фар
Заводской номер
7821-3724230
Количество на модель
1
№
8
Название детали
Жгут основной
Заводской номер
78221-3724008
Количество на модель
1
№
9
Название детали
Панель реле левая
Заводской номер
7822-3747250
Количество на модель
1
№
10
Название детали
Жгут отопителя
Заводской номер
7821-3724226
Количество на модель
1
№
11
Название детали
Перемычка «массы» тахометра
Заводской номер
7821-3724185
Количество на модель
1
№
12
Название детали
Перемычка
Заводской номер
549А-3724194
Количество на модель
1
№
13
Название детали
Проволочная опора
Заводской номер
78211-3724504
Количество на модель
5
№
14
Название детали
Гайка
Заводской номер
250508
Количество на модель
5
№
15
Название детали
прокладка
Заводской номер
549А-3724392
Количество на модель
7
№
16
Название детали
Кляммер
Заводской номер
344621
Количество на модель
7
№
17
Название детали
Прокладка
Заводской номер
500-3723242
Количество на модель
1
№
18
Название детали
Розетка электрическая автомобильная
Заводской номер
АР-93УХЛ2
Количество на модель
1
№
19
Название детали
Винт
Заводской номер
221512
Количество на модель
2
№
20
Название детали
Орех
Заводской номер
250458
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
252130
Количество на модель
2
№
22
Название детали
Чехол переключателя
Заводской номер
64221-3709222
Количество на модель
1
№
23
Название детали
Переключатель поворота
Заводской номер
66.3709
Количество на модель
2
№
24
Название детали
Винт М5-6gх15 ОСТ 37.001.127-81
Заводской номер
220080
Количество на модель
6
№
25
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
252133
Количество на модель
6
№
27
Название детали
Хомут крепления проводов
Заводской номер
64227-3724622
Количество на модель
2
№
28
Название детали
Втулка
Заводской номер
64221-3709219
Количество на модель
1
№
29
Название детали
Винт М5х10
Заводской номер
220077
Количество на модель
2
№
30
Название детали
Сопротивление
Заводской номер
СЭ300
Количество на модель
2
№
31
Название детали
Перемычка
Заводской номер
7548-3724190
Количество на модель
2
№
32
Название детали
Болт М8-6gх25
Заводской номер
201458
Количество на модель
2
№
33
Название детали
прокладка
Заводской номер
540-5301144
Количество на модель
2
№
34
Название детали
Панель реле правая
Заводской номер
78221-3747200
Количество на модель
1
№
35
Название детали
Жгут проводов добавочный
Заводской номер
7821-3724018
Количество на модель
1
№
36
Название детали
Жгут проводов заднего стеклоочистителя
Заводской номер
78211-3724220
Количество на модель
1
№
37
Название детали
Перемычка
Заводской номер
7509-3724190
Количество на модель
2
№
38
Название детали
Перемычка предохранителя
Заводской номер
7821-3724184
Количество на модель
1
№
39
Название детали
Кольцо
Заводской номер
549А-2108247
Количество на модель
2
№
40
Название детали
Втулка
Заводской номер
200-3724015
Количество на модель
1
№
41
Название детали
Жгут проводов переднего стеклоочистителя
Заводской номер
78211-3624266
Количество на модель
1
№
42
Название детали
прокладка
Заводской номер
540А-1104519-01
Количество на модель
4
№
43
Название детали
Болт
Заводской номер
201418
Количество на модель
16
№
44
Название детали
Кляммер
Заводской номер
315407
Количество на модель
4
№
45
Название детали
Прокладка
Заводской номер
548А-1104696-01
Количество на модель
2
№
46
Название детали
Кляммер
Заводской номер
315406
Количество на модель
2
№
47
Название детали
Провод массы стеклоомывателя
Заводской номер
7821-3724182
Количество на модель
1
№
48
Название детали
Провод массы
Заводской номер
7821-3724181
Количество на модель
1
№
49
Название детали
Датчик давления
Заводской номер
ВК413
Количество на модель
3
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединительная панель ТУ- | 15.3723 | 1 | 1 | 1 | |||
| 2 | Винт | 220105 | 2 | 2 | 2 | |||
| 3 | Шайба | 252004 | 6 | 6 | 3 | |||
| 4 | Винт | 220103 | 5 | 5 | 4 | |||
| 5 | Шайба | 252134 | 28 | 28 | 5 | |||
| 6 | Плафон 11.3714 | ноя.14 | 1 | 1 | 6 | |||
| 7 | Втулка | 549А-3716046 | 7 | 7 | 7 | |||
| 8 | Жгут проводов фар | 7821-3724230 | 1 | 1 | 8 | |||
| 9 | Жгут основной | 78221-3724008 | 1 | 1 | 9 | |||
| 10 | Панель реле левая | 7822-3747250 | 1 | 1 | 10 | |||
| 11 | Жгут отопителя | 7821-3724226 | 1 | 1 | 11 | |||
| 12 | Перемычка «массы» тахометра | 7821-3724185 | 1 | 1 | 12 | |||
| 13 | Перемычка | 549А-3724194 | 1 | 1 | 13 | |||
| 14 | Проволочная опора | 78211-3724504 | 5 | 5 | 14 | |||
| 15 | Гайка | 250508 | 5 | 5 | 15 | |||
| 16 | прокладка | 549А-3724392 | 7 | 7 | 16 | |||
| 17 | Кляммер | 344621 | 7 | 7 | 17 | |||
| 18 | Прокладка | 500-3723242 | 1 | 1 | 18 | |||
| 19 | Розетка электрическая автомобильная | АР-93УХЛ2 | 1 | 1 | 19 | |||
| 20 | Винт | 221512 | 2 | 2 | 20 | |||
| 21 | Орех | 250458 | 2 | 2 | 21 | |||
| 22 | Шайба | 252130 | 2 | 2 | 22 | |||
| 23 | Чехол переключателя | 64221-3709222 | 1 | 1 | 23 | |||
| 24 | Переключатель поворота | 66.3709 | 2 | 2 | 24 | |||
| 25 | Винт М5-6gх15 ОСТ 37.001.127-81 | 220080 | 6 | 6 | 25 | |||
| 26 | Гайка М5-6Н | 250464 | 4 | 4 | 26 | |||
| 27 | Шайба | 252133 | 6 | 6 | 27 | |||
| 28 | Хомут крепления проводов | 64227-3724622 | 2 | 2 | 28 | |||
| 29 | Втулка | 64221-3709219 | 1 | 1 | 29 | |||
| 30 | Винт М5х10 | 220077 | 2 | 2 | 30 | |||
| 31 | Сопротивление | СЭ300 | 2 | 2 | 31 | |||
| 32 | Перемычка | 7548-3724190 | 2 | 2 | 32 | |||
| 33 | Болт М8-6gх25 | 201458 | 2 | 2 | 33 | |||
| 34 | прокладка | 540-5301144 | 2 | 2 | 34 | |||
| 35 | Панель реле правая | 78221-3747200 | 1 | 1 | 35 | |||
| 36 | Жгут проводов добавочный | 7821-3724018 | 1 | 1 | 36 | |||
| 37 | Жгут проводов заднего стеклоочистителя | 78211-3724220 | 1 | 1 | 37 | |||
| 38 | Перемычка | 7509-3724190 | 2 | 2 | 38 | |||
| 39 | Перемычка предохранителя | 7821-3724184 | 1 | 1 | 39 | |||
| 40 | Кольцо | 549А-2108247 | 2 | 2 | 40 | |||
| 41 | Втулка | 200-3724015 | 1 | 1 | 41 | |||
| 42 | Жгут проводов переднего стеклоочистителя | 78211-3624266 | 1 | 1 | 42 | |||
| 43 | прокладка | 540А-1104519-01 | 4 | 4 | 43 | |||
| 44 | Болт | 201418 | 16 | 16 | 44 | |||
| 45 | Кляммер | 315407 | 4 | 4 | 45 | |||
| 46 | Прокладка | 548А-1104696-01 | 2 | 2 | 46 | |||
| 47 | Кляммер | 315406 | 2 | 2 | 47 | |||
| 48 | Провод массы стеклоомывателя | 7821-3724182 | 1 | 1 | 48 | |||
| 49 | Провод массы | 7821-3724181 | 1 | 1 | 49 | |||
| 50 | Датчик давления | ВК413 | 3 | 3 | 50 |
