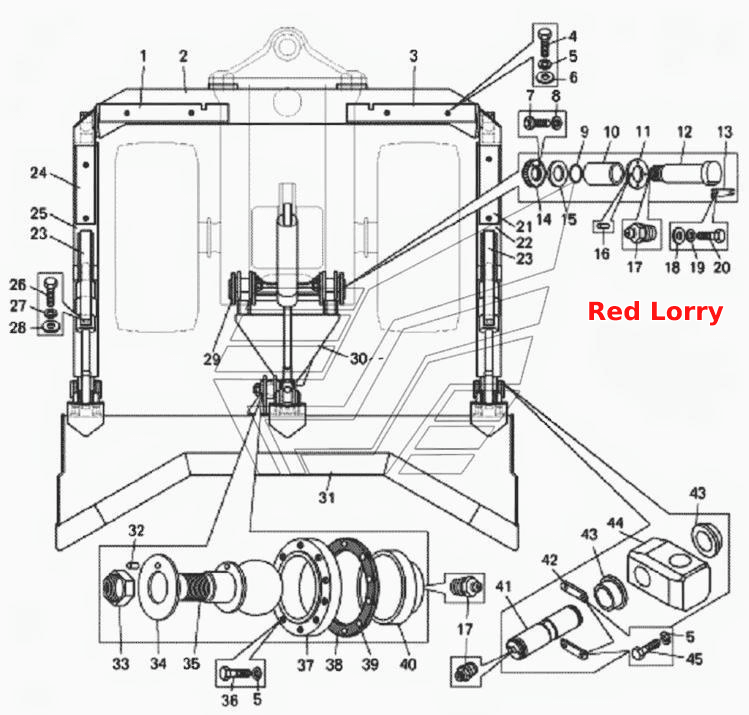

Установка рабочего оборудования
100%
Название детали
Кожух
Заводской номер
7823-4614194
Количество на модель
1
№
1
Название детали
Опорная балка
Заводской номер
7823-4607010
Количество на модель
1
№
2
Название детали
Кожух
Заводской номер
7823-4614195
Количество на модель
1
№
3
Название детали
Болт М16х70
Заводской номер
202127
Количество на модель
8
№
4
Название детали
Шайба 16.ОТ
Заводской номер
252139
Количество на модель
38
№
5
Название детали
Шайба
Заводской номер
252047
Количество на модель
8
№
6
Название детали
Болт
Заводской номер
340276
Количество на модель
8
№
7
Название детали
Шайба
Заводской номер
252137
Количество на модель
8
№
8
Название детали
Кольцо
Заводской номер
090-100-58-2-2
Количество на модель
4
№
9
Название детали
Втулка
Заводской номер
7823-4607292
Количество на модель
4
№
10
Название детали
КОЛЬЦО
Заводской номер
7823-4607294
Количество на модель
4
№
11
Название детали
Палец
Заводской номер
7823-4607290
Количество на модель
4
№
12
Название детали
Клин
Заводской номер
7822-4621028
Количество на модель
4
№
13
Название детали
Гайка специальная
Заводской номер
7555-2909459
Количество на модель
4
№
14
Название детали
КОЛЬЦО
Заводской номер
7823-4607295
Количество на модель
4
№
15
Название детали
Штифт
Заводской номер
377625
Количество на модель
16
№
16
Название детали
Масленка
Заводской номер
1.3.Ц6ХР
Количество на модель
11
№
17
Название детали
Шайба
Заводской номер
252019
Количество на модель
8
№
18
Название детали
Шайба 20.ОТ
Заводской номер
252141
Количество на модель
8
№
19
Название детали
Болт
Заводской номер
340035
Количество на модель
8
№
20
Название детали
Кожух
Заводской номер
7823-4614191-20
Количество на модель
1
№
21
Название детали
Левая самосвальная балка
Заводской номер
7823-4607033
Количество на модель
1
№
22
Название детали
Кожух защитный
Заводской номер
7823-4614180
Количество на модель
2
№
23
Название детали
Кожух
Заводской номер
7823-4614190-20
Количество на модель
1
№
24
Название детали
Правая самосвальная балка
Заводской номер
7823-4607032
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
201497
Количество на модель
4
№
26
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
4
№
27
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
4
№
28
Название детали
Серьга отвала
Заводской номер
7823-4607240
Количество на модель
1
№
29
Название детали
Рычаг отвала
Заводской номер
7823-4607260
Количество на модель
1
№
30
Название детали
Отвал в сборе, тип U
Заводской номер
7823-4607090
Количество на модель
1
№
31
Название детали
Отвал в сборе, тип S
Заводской номер
7823-4607090-01
Количество на модель
1
№
31
Название детали
Отвал в сборе, тип SU
Заводской номер
7823-4607090-02
Количество на модель
1
№
31
Название детали
Штифт
Заводской номер
343555
Количество на модель
1
№
32
Название детали
Орех
Заводской номер
7521-2907520
Количество на модель
1
№
33
Название детали
Диск
Заводской номер
7521-2907435
Количество на модель
1
№
34
Название детали
шарикоподшипник
Заводской номер
7521-2907500-01
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
205615
Количество на модель
10
№
36
Название детали
Крышка
Заводской номер
7823-4607272
Количество на модель
1
№
37
Название детали
прокладка
Заводской номер
7521-2907434
Количество на модель
8
№
38
Название детали
прокладка
Заводской номер
7521-2907433
Количество на модель
2
№
39
Название детали
Подпятник
Заводской номер
7823-4607273
Количество на модель
1
№
40
Название детали
Палец
Заводской номер
78202-4607150
Количество на модель
5
№
41
Название детали
Стопорная пластина
Заводской номер
78202-4607154
Количество на модель
10
№
42
Название детали
Втулка
Заводской номер
78202-4607156
Количество на модель
10
№
43
Название детали
Серьга балки
Заводской номер
78202-4607152
Количество на модель
2
№
44
Название детали
Болт М16-6gх30
Заводской номер
202115
Количество на модель
20
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух | 7823-4614194 | 1 | 1 | 1 | |||
| 2 | Опорная балка | 7823-4607010 | 1 | 1 | 2 | |||
| 3 | Кожух | 7823-4614195 | 1 | 1 | 3 | |||
| 4 | Болт М16х70 | 202127 | 8 | 8 | 4 | |||
| 5 | Шайба 16.ОТ | 252139 | 38 | 38 | 5 | |||
| 6 | Шайба | 252047 | 8 | 8 | 6 | |||
| 7 | Болт | 340276 | 8 | 8 | 7 | |||
| 8 | Шайба | 252137 | 8 | 8 | 8 | |||
| 9 | Кольцо | 090-100-58-2-2 | 4 | 4 | 9 | |||
| 10 | Втулка | 7823-4607292 | 4 | 4 | 10 | |||
| 11 | КОЛЬЦО | 7823-4607294 | 4 | 4 | 11 | |||
| 12 | Палец | 7823-4607290 | 4 | 4 | 12 | |||
| 13 | Клин | 7822-4621028 | 4 | 4 | 13 | |||
| 14 | Гайка специальная | 7555-2909459 | 4 | 4 | 14 | |||
| 15 | КОЛЬЦО | 7823-4607295 | 4 | 4 | 15 | |||
| 16 | Штифт | 377625 | 16 | 16 | 16 | |||
| 17 | Масленка | 1.3.Ц6ХР | 11 | 11 | 17 | |||
| 18 | Шайба | 252019 | 8 | 8 | 18 | |||
| 19 | Шайба 20.ОТ | 252141 | 8 | 8 | 19 | |||
| 20 | Болт | 340035 | 8 | 8 | 20 | |||
| 21 | Кожух | 7823-4614191-20 | 1 | 1 | 21 | |||
| 22 | Левая самосвальная балка | 7823-4607033 | 1 | 1 | 22 | |||
| 23 | Кожух защитный | 7823-4614180 | 2 | 2 | 23 | |||
| 24 | Кожух | 7823-4614190-20 | 1 | 1 | 24 | |||
| 25 | Правая самосвальная балка | 7823-4607032 | 1 | 1 | 25 | |||
| 26 | Болт | 201497 | 4 | 4 | 26 | |||
| 27 | Шайба 10Л | 252156 | 4 | 4 | 27 | |||
| 28 | Шайба 10 | 252006 | 4 | 4 | 28 | |||
| 29 | Серьга отвала | 7823-4607240 | 1 | 1 | 29 | |||
| 30 | Рычаг отвала | 7823-4607260 | 1 | 1 | 30 | |||
| 31 | Отвал в сборе, тип U | 7823-4607090 | 1 | 1 | 31 | |||
| 31 | Отвал в сборе, тип S | 7823-4607090-01 | 1 | 1 | 31 | |||
| 31 | Отвал в сборе, тип SU | 7823-4607090-02 | 1 | 1 | 31 | |||
| 32 | Штифт | 343555 | 1 | 1 | 32 | |||
| 33 | Орех | 7521-2907520 | 1 | 1 | 33 | |||
| 34 | Диск | 7521-2907435 | 1 | 1 | 34 | |||
| 35 | шарикоподшипник | 7521-2907500-01 | 1 | 1 | 35 | |||
| 36 | Болт | 205615 | 10 | 10 | 36 | |||
| 37 | Крышка | 7823-4607272 | 1 | 1 | 37 | |||
| 38 | прокладка | 7521-2907434 | 8 | 8 | 38 | |||
| 39 | прокладка | 7521-2907433 | 2 | 2 | 39 | |||
| 40 | Подпятник | 7823-4607273 | 1 | 1 | 40 | |||
| 41 | Палец | 78202-4607150 | 5 | 5 | 41 | |||
| 42 | Стопорная пластина | 78202-4607154 | 10 | 10 | 42 | |||
| 43 | Втулка | 78202-4607156 | 10 | 10 | 43 | |||
| 44 | Серьга балки | 78202-4607152 | 2 | 2 | 44 | |||
| 45 | Болт М16-6gх30 | 202115 | 20 | 20 | 45 |
