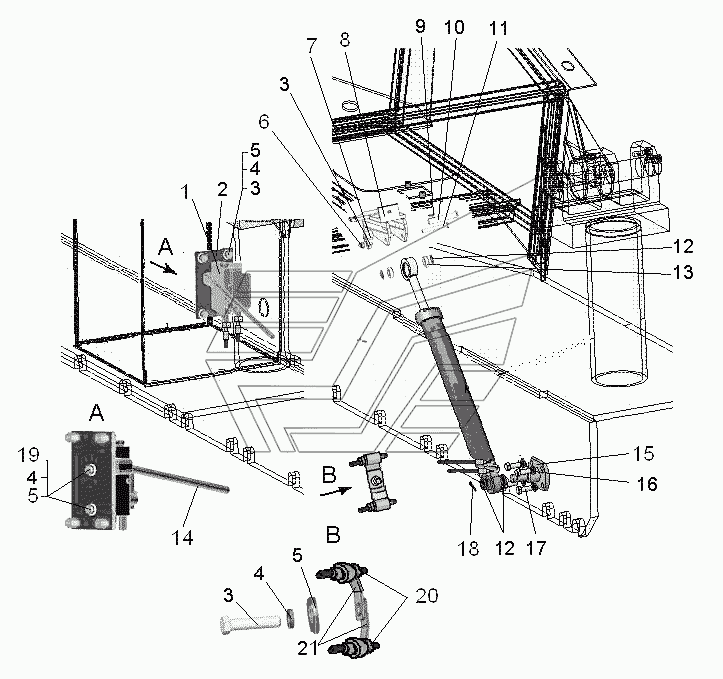

Установка привода платформы
100%
Название детали
Установка привода подъема платформы
Заводской номер
114-26-5СП
Количество на модель
№
Название детали
Механизм подъема платформы DTS2-
Заводской номер
DTS2-113401
Количество на модель
№
1
Название детали
Кронштейн
Заводской номер
114-26-50
Количество на модель
№
2
Название детали
Болт
Заводской номер
БолтМ10-6gх25.58.019
Количество на модель
№
3
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба10.ОТ.65Г.09
Количество на модель
№
4
Название детали
Шайба
Заводской номер
Шайба10.01.10.019
Количество на модель
№
5
Название детали
Орех
Заводской номер
ГайкаМ12-7Н.6.019
Количество на модель
№
6
Название детали
Рычаг
Заводской номер
110-26-113
Количество на модель
№
7
Название детали
Кронштейн
Заводской номер
114-26-125СП
Количество на модель
№
8
Название детали
Шпонка х
Заводской номер
Шпонка5х7,5
Количество на модель
№
9
Название детали
Вот
Заводской номер
110-26-112
Количество на модель
№
10
Название детали
Вот
Заводской номер
110-26-114
Количество на модель
№
11
Название детали
Шайба
Заводской номер
3193
Количество на модель
№
12
Название детали
Втулка
Заводской номер
110-26-111
Количество на модель
№
13
Название детали
Рукоять
Заводской номер
114-26-51
Количество на модель
№
14
Название детали
Опора
Заводской номер
114-26-8
Количество на модель
№
15
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба12.ОТ.65Г.09
Количество на модель
№
16
Название детали
Болт
Заводской номер
БолтМ12-6gх25.58.019
Количество на модель
№
17
Название детали
Шплинт
Заводской номер
Шплинт4х32
Количество на модель
№
18
Название детали
Болт
Заводской номер
БолтМ10-6gх20.58.019
Количество на модель
№
19
Название детали
Муфта
Заводской номер
42212
Количество на модель
№
20
Название детали
Скоба
Заводской номер
41627
Количество на модель
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка привода подъема платформы | 114-26-5СП | |||||||
| 1 | Механизм подъема платформы DTS2- | DTS2-113401 | 1 | |||||
| 2 | Кронштейн | 114-26-50 | 2 | |||||
| 3 | Болт | БолтМ10-6gх25.58.019 | 3 | |||||
| 4 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 4 | |||||
| 5 | Шайба | Шайба10.01.10.019 | 5 | |||||
| 6 | Орех | ГайкаМ12-7Н.6.019 | 6 | |||||
| 7 | Рычаг | 110-26-113 | 7 | |||||
| 8 | Кронштейн | 114-26-125СП | 8 | |||||
| 9 | Шпонка х | Шпонка5х7,5 | 9 | |||||
| 10 | Вот | 110-26-112 | 10 | |||||
| 11 | Вот | 110-26-114 | 11 | |||||
| 12 | Шайба | 3193 | 12 | |||||
| 13 | Втулка | 110-26-111 | 13 | |||||
| 14 | Рукоять | 114-26-51 | 14 | |||||
| 15 | Опора | 114-26-8 | 15 | |||||
| 16 | Шайба .ОТ.Г. | Шайба12.ОТ.65Г.09 | 16 | |||||
| 17 | Болт | БолтМ12-6gх25.58.019 | 17 | |||||
| 18 | Шплинт | Шплинт4х32 | 18 | |||||
| 19 | Болт | БолтМ10-6gх20.58.019 | 19 | |||||
| 20 | Муфта | 42212 | 20 | |||||
| 21 | Скоба | 41627 | 21 |
