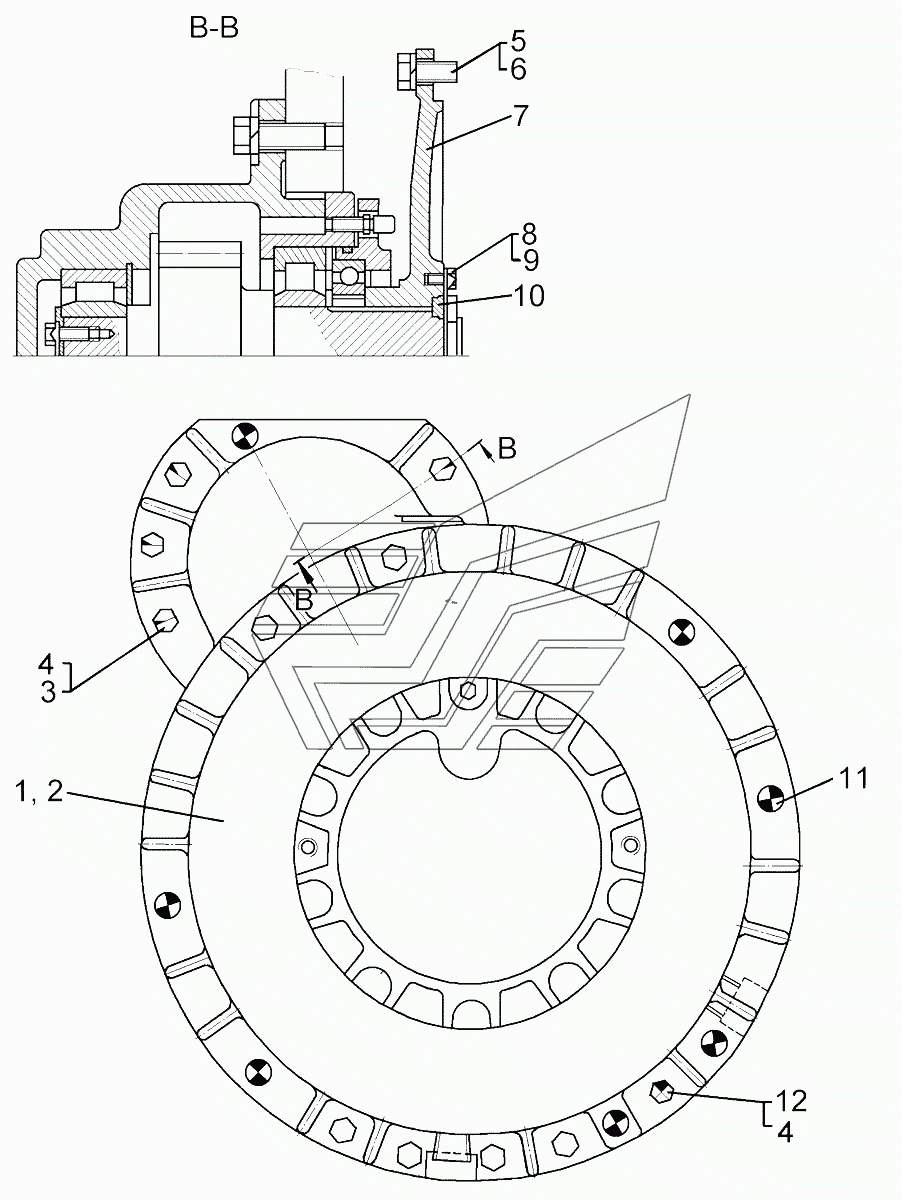

Установка бортовых редукторов
100%
Название детали
Установка бортовых редукторов
Заводской номер
64-19-17СП
Количество на модель
№
Название детали
Редуктор бортовой
Заводской номер
64-19-116-01СП
Количество на модель
№
1
Название детали
Редуктор бортовой
Заводской номер
64-19-116-03СП
Количество на модель
№
2
Название детали
Болт
Заводской номер
700-28-2691-01
Количество на модель
№
3
Название детали
Болт
Заводской номер
700-28-2691
Количество на модель
№
3
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба20.ОТ.65Г.09
Количество на модель
№
4
Название детали
Болт
Заводской номер
700-28-2621
Количество на модель
№
5
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба16.ОТ.65Г.09
Количество на модель
№
6
Название детали
Фланец
Заводской номер
50-19-144
Количество на модель
№
7
Название детали
Болт
Заводской номер
БолтМ8-6gх16.88.35.019
Количество на модель
№
8
Название детали
Фиксатор
Заводской номер
50-19-154
Количество на модель
№
9
Название детали
КОЛЬЦО
Заводской номер
700-40-7108
Количество на модель
№
10
Название детали
Пробка
Заводской номер
700-40-9453
Количество на модель
№
11
Название детали
Болт
Заводской номер
700-28-2691-02
Количество на модель
№
12
Название детали
Болт
Заводской номер
700-28-2691-03
Количество на модель
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка бортовых редукторов | 64-19-17СП | |||||||
| 1 | Редуктор бортовой | 64-19-116-01СП | 1 | |||||
| 2 | Редуктор бортовой | 64-19-116-03СП | 2 | |||||
| 3 | Болт | 700-28-2691-01 | 3 | |||||
| 3 | Болт | 700-28-2691 | 3 | |||||
| 4 | Шайба .ОТ.Г. | Шайба20.ОТ.65Г.09 | 4 | |||||
| 5 | Болт | 700-28-2621 | 5 | |||||
| 6 | Шайба .ОТ.Г. | Шайба16.ОТ.65Г.09 | 6 | |||||
| 7 | Фланец | 50-19-144 | 7 | |||||
| 8 | Болт | БолтМ8-6gх16.88.35.019 | 8 | |||||
| 9 | Фиксатор | 50-19-154 | 9 | |||||
| 10 | КОЛЬЦО | 700-40-7108 | 10 | |||||
| 11 | Пробка | 700-40-9453 | 11 | |||||
| 12 | Болт | 700-28-2691-02 | 12 | |||||
| 12 | Болт | 700-28-2691-03 | 12 |
