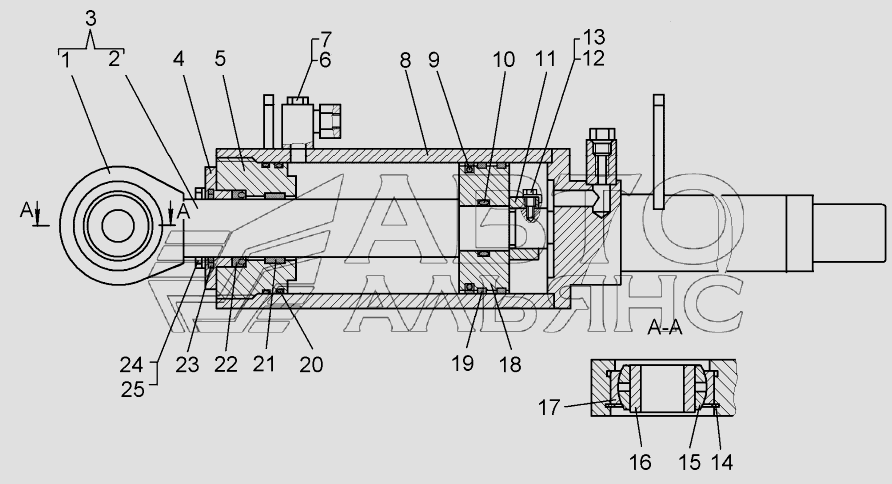

Гидроцилиндр
100%
Название детали
Гидроцилиндр
Заводской номер
50-50-226CП
Количество на модель
1
№
Название детали
Проушина
Заводской номер
50-50-151
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
50-50-197
Количество на модель
1
№
2
Название детали
Шток
Заводской номер
50-50-189СП
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
50-50-228-01
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
50-50-226
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
40911
Количество на модель
1
№
6
Название детали
Пробка
Заводской номер
700-41-3543
Количество на модель
1
№
7
Название детали
Корпус
Заводской номер
50-50-188СП
Количество на модель
1
№
8
Название детали
Уплотнение Е13М-160-5
Заводской номер
Е13М-160-5
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
700-40-7936
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
50-50-155
Количество на модель
1
№
11
Название детали
Винт стопорный
Заводской номер
700-35-2164
Количество на модель
1
№
12
Название детали
Шайба 2.12.01.05
Заводской номер
2.12.01.05
Количество на модель
1
№
13
Название детали
Кольцо стопорное
Заводской номер
700-58-2533
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
80-52-128
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
50-52-165-1
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
80-52-127
Количество на модель
1
№
17
Название детали
Поршень
Заводской номер
50-50-227
Количество на модель
1
№
18
Название детали
Кольцо опорно- направляющее поршневое
Заводской номер
Е21-160-15-4,0
Количество на модель
2
№
19
Название детали
Кольцо
Заводской номер
700-40-7937
Количество на модель
2
№
20
Название детали
Опорно- направляющее кольцо
Заводской номер
Е22-080-30-3,0
Количество на модель
1
№
21
Название детали
Манжета
Заводской номер
Е32-080-4
Количество на модель
1
№
22
Название детали
Грязесъемник
Заводской номер
Е50-А-063-5
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
28579
Количество на модель
6
№
24
Название детали
Шайба
Заводской номер
Шайба12ОТ65Г09
Количество на модель
6
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 50-50-226CП | 1 | 1 | |||||
| 1 | Проушина | 50-50-151 | 1 | 1 | 1 | |||
| 2 | Шток | 50-50-197 | 1 | 1 | 2 | |||
| 3 | Шток | 50-50-189СП | 1 | 1 | 3 | |||
| 4 | Фланец | 50-50-228-01 | 1 | 1 | 4 | |||
| 5 | Крышка | 50-50-226 | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | 40911 | 1 | 1 | 6 | |||
| 7 | Пробка | 700-41-3543 | 1 | 1 | 7 | |||
| 8 | Корпус | 50-50-188СП | 1 | 1 | 8 | |||
| 9 | Уплотнение Е13М-160-5 | Е13М-160-5 | 1 | 1 | 9 | |||
| 10 | Кольцо | 700-40-7936 | 1 | 1 | 10 | |||
| 11 | Гайка | 50-50-155 | 1 | 1 | 11 | |||
| 12 | Винт стопорный | 700-35-2164 | 1 | 1 | 12 | |||
| 13 | Шайба 2.12.01.05 | 2.12.01.05 | 1 | 1 | 13 | |||
| 14 | Кольцо стопорное | 700-58-2533 | 1 | 1 | 14 | |||
| 15 | Втулка | 80-52-128 | 1 | 1 | 15 | |||
| 16 | Втулка | 50-52-165-1 | 1 | 1 | 16 | |||
| 17 | Кольцо | 80-52-127 | 1 | 1 | 17 | |||
| 18 | Поршень | 50-50-227 | 1 | 1 | 18 | |||
| 19 | Кольцо опорно- направляющее поршневое | Е21-160-15-4,0 | 2 | 2 | 19 | |||
| 20 | Кольцо | 700-40-7937 | 2 | 2 | 20 | |||
| 21 | Опорно- направляющее кольцо | Е22-080-30-3,0 | 1 | 1 | 21 | |||
| 22 | Манжета | Е32-080-4 | 1 | 1 | 22 | |||
| 23 | Грязесъемник | Е50-А-063-5 | 1 | 1 | 23 | |||
| 24 | Болт | 28579 | 6 | 6 | 24 | |||
| 25 | Шайба | Шайба12ОТ65Г09 | 6 | 6 | 25 |
