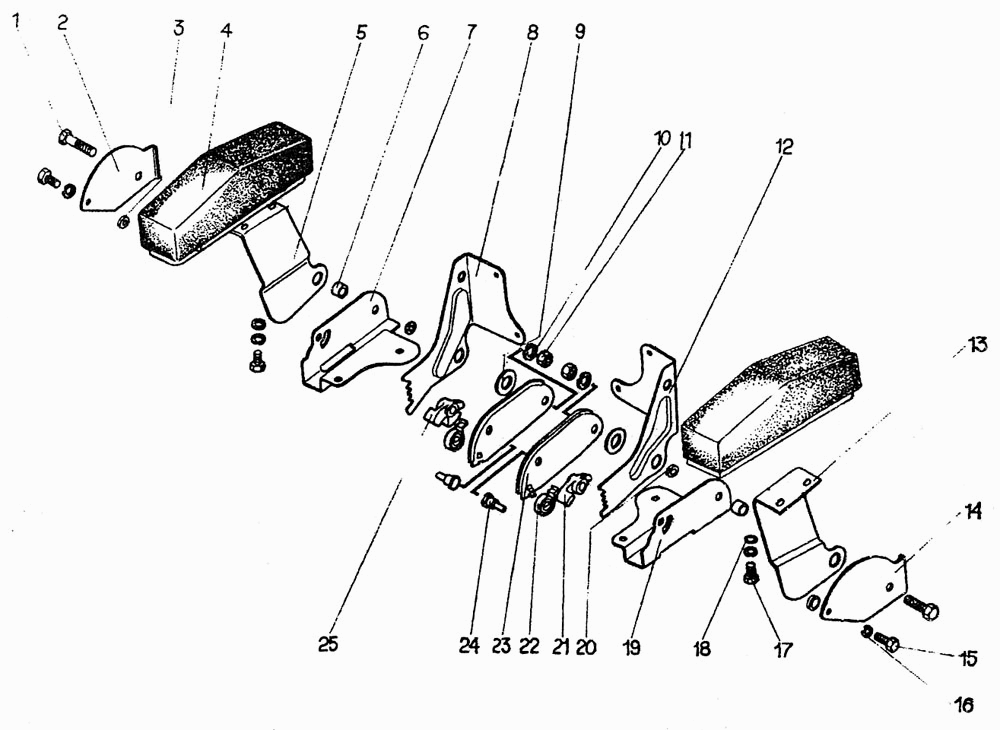

Фиксатор
100%
Название детали
Болт Mx
Заводской номер
Болт М12х55.58.019 [ГОСТ 7795-70]
Количество на модель
1
№
1
Название детали
Накладка
Заводской номер
50-23-223-01
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
50-23-224
Количество на модель
1
№
3
Название детали
Подлокотник
Заводской номер
50-23-194СП
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
50-23-222
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
50-23-225
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
50-23-226
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
50-23-230
Количество на модель
1
№
8
Название детали
Радиально-уплотнительное кольцо вала 42x62x7 В1
Заводской номер
31109
Количество на модель
1
№
9
Название детали
Шайба ОТ Г
Заводской номер
Шайба 12 ОТ 65Г 09 [ГОСТ6402-70]
Количество на модель
1
№
10
Название детали
Шайба ОТ Г
Заводской номер
Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70]
Количество на модель
1
№
10
Название детали
Орех М
Заводской номер
Гайка М12.6.019 [ГОСТ 5915-70]
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
50-23-231
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
50-23-222-01
Количество на модель
1
№
13
Название детали
Накладка
Заводской номер
50-23-223
Количество на модель
1
№
14
Название детали
Болт Mx
Заводской номер
Болт М8х25.88.35.019 [ГОСТ 7796-70]
Количество на модель
1
№
15
Название детали
Шайба Т Г
Заводской номер
Шайба 8Т 65Г 09 [ГОСТ 6402-70]
Количество на модель
3
№
16
Название детали
Болт Mx
Заводской номер
Болт М8х16.58.019 [ГОСТ 7796-70]
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
31386
Количество на модель
2
№
18
Название детали
Кронштейн
Заводской номер
50-23-226-01
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
50-23-229
Количество на модель
1
№
20
Название детали
Защелка
Заводской номер
50-23-228-01
Количество на модель
1
№
21
Название детали
Пружина
Заводской номер
700-38-2907
Количество на модель
1
№
22
Название детали
корпус
Заводской номер
50-23-192СП
Количество на модель
1
№
23
Название детали
Палец
Заводской номер
50-23-242
Количество на модель
1
№
24
Название детали
Защелка
Заводской номер
50-23-228
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx | Болт М12х55.58.019 [ГОСТ 7795-70] | 1 | 1 | 1 | |||
| 2 | Накладка | 50-23-223-01 | 1 | 1 | 2 | |||
| 3 | Втулка | 50-23-224 | 1 | 1 | 3 | |||
| 4 | Подлокотник | 50-23-194СП | 1 | 1 | 4 | |||
| 5 | Кронштейн | 50-23-222 | 1 | 1 | 5 | |||
| 6 | Втулка | 50-23-225 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 50-23-226 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 50-23-230 | 1 | 1 | 8 | |||
| 9 | Радиально-уплотнительное кольцо вала 42x62x7 В1 | 31109 | 1 | 1 | 9 | |||
| 10 | Шайба ОТ Г | Шайба 12 ОТ 65Г 09 [ГОСТ6402-70] | 1 | 1 | 10 | |||
| 10 | Шайба ОТ Г | Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70] | 1 | 1 | 10 | |||
| 11 | Орех М | Гайка М12.6.019 [ГОСТ 5915-70] | 1 | 1 | 11 | |||
| 12 | Кронштейн | 50-23-231 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 50-23-222-01 | 1 | 1 | 13 | |||
| 14 | Накладка | 50-23-223 | 1 | 1 | 14 | |||
| 15 | Болт Mx | Болт М8х25.88.35.019 [ГОСТ 7796-70] | 1 | 1 | 15 | |||
| 16 | Шайба Т Г | Шайба 8Т 65Г 09 [ГОСТ 6402-70] | 3 | 3 | 16 | |||
| 17 | Болт Mx | Болт М8х16.58.019 [ГОСТ 7796-70] | 2 | 2 | 17 | |||
| 18 | Шайба | 31386 | 2 | 2 | 18 | |||
| 19 | Кронштейн | 50-23-226-01 | 1 | 1 | 19 | |||
| 20 | Втулка | 50-23-229 | 1 | 1 | 20 | |||
| 21 | Защелка | 50-23-228-01 | 1 | 1 | 21 | |||
| 22 | Пружина | 700-38-2907 | 1 | 1 | 22 | |||
| 23 | корпус | 50-23-192СП | 1 | 1 | 23 | |||
| 24 | Палец | 50-23-242 | 1 | 1 | 24 | |||
| 25 | Защелка | 50-23-228 | 1 | 1 | 25 |
