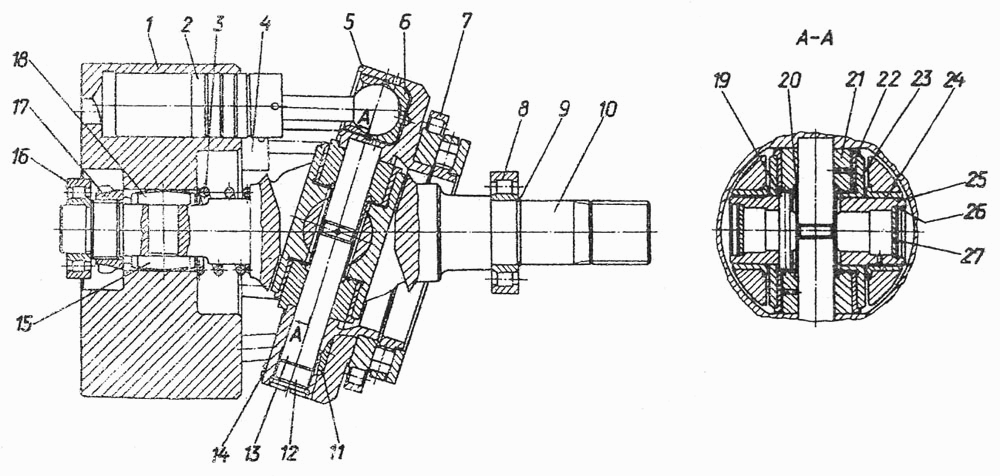

Ротор
100%
Название детали
Барабан
Заводской номер
933.02.72
Количество на модель
1
№
1
Название детали
Поршень
Заводской номер
933.02.0174
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
3859а
Количество на модель
1
№
3
Название детали
Поршень
Заводской номер
933.02.0143
Количество на модель
8
№
4
Название детали
Диск
Заводской номер
933.02.301
Количество на модель
1
№
5
Название детали
Вкладыш
Заводской номер
933.02.235
Количество на модель
1
№
6
Название детали
Подшипник К
Заводской номер
903.02.0174
Количество на модель
1
№
7
Название детали
Подшипник Л
Заводской номер
Подшипник 32209Л2 [ГОСТ 8328-75]
Количество на модель
1
№
8
Название детали
Кольцо стопорное
Заводской номер
447-23
Количество на модель
1
№
9
Название детали
ВАЛ
Заводской номер
933.02.239
Количество на модель
1
№
10
Название детали
Вкладыш
Заводской номер
933.02.167
Количество на модель
3
№
11
Название детали
Пробка
Заводской номер
933.02.168
Количество на модель
1
№
12
Название детали
Вот
Заводской номер
933.02.273
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
902.01.7
Количество на модель
9
№
14
Название детали
шпонка
Заводской номер
933.02.271
Количество на модель
1
№
15
Название детали
Подшипник М
Заводской номер
Подшипник 42207М [ГОСТ 8328-75]
Количество на модель
1
№
16
Название детали
Орех
Заводской номер
903.01.215
Количество на модель
1
№
17
Название детали
шпонка
Заводской номер
933.02.272
Количество на модель
1
№
18
Название детали
Штифт
Заводской номер
933.02.128
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
933.02.123
Количество на модель
1
№
20
Название детали
Зажим
Заводской номер
933.02.300
Количество на модель
2
№
21
Название детали
Втулка
Заводской номер
933.02.122
Количество на модель
2
№
22
Название детали
Петля
Заводской номер
933.02.278
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
933.02.124
Количество на модель
2
№
24
Название детали
Палец
Заводской номер
933.02.299
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
933.02.298
Количество на модель
2
№
26
Название детали
Заглушка
Заводской номер
933.02.202
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Барабан | 933.02.72 | 1 | 1 | 1 | |||
| 2 | Поршень | 933.02.0174 | 1 | 1 | 2 | |||
| 3 | Пружина | 3859а | 1 | 1 | 3 | |||
| 4 | Поршень | 933.02.0143 | 8 | 8 | 4 | |||
| 5 | Диск | 933.02.301 | 1 | 1 | 5 | |||
| 6 | Вкладыш | 933.02.235 | 1 | 1 | 6 | |||
| 7 | Подшипник К | 903.02.0174 | 1 | 1 | 7 | |||
| 8 | Подшипник Л | Подшипник 32209Л2 [ГОСТ 8328-75] | 1 | 1 | 8 | |||
| 9 | Кольцо стопорное | 447-23 | 1 | 1 | 9 | |||
| 10 | ВАЛ | 933.02.239 | 1 | 1 | 10 | |||
| 11 | Вкладыш | 933.02.167 | 3 | 3 | 11 | |||
| 12 | Пробка | 933.02.168 | 1 | 1 | 12 | |||
| 13 | Вот | 933.02.273 | 1 | 1 | 13 | |||
| 14 | Винт | 902.01.7 | 9 | 9 | 14 | |||
| 15 | шпонка | 933.02.271 | 1 | 1 | 15 | |||
| 16 | Подшипник М | Подшипник 42207М [ГОСТ 8328-75] | 1 | 1 | 16 | |||
| 17 | Орех | 903.01.215 | 1 | 1 | 17 | |||
| 18 | шпонка | 933.02.272 | 1 | 1 | 18 | |||
| 19 | Штифт | 933.02.128 | 1 | 1 | 19 | |||
| 20 | Втулка | 933.02.123 | 1 | 1 | 20 | |||
| 21 | Зажим | 933.02.300 | 2 | 2 | 21 | |||
| 22 | Втулка | 933.02.122 | 2 | 2 | 22 | |||
| 23 | Петля | 933.02.278 | 1 | 1 | 23 | |||
| 24 | Втулка | 933.02.124 | 2 | 2 | 24 | |||
| 25 | Палец | 933.02.299 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | 933.02.298 | 2 | 2 | 26 | |||
| 27 | Заглушка | 933.02.202 | 2 | 2 | 27 |
