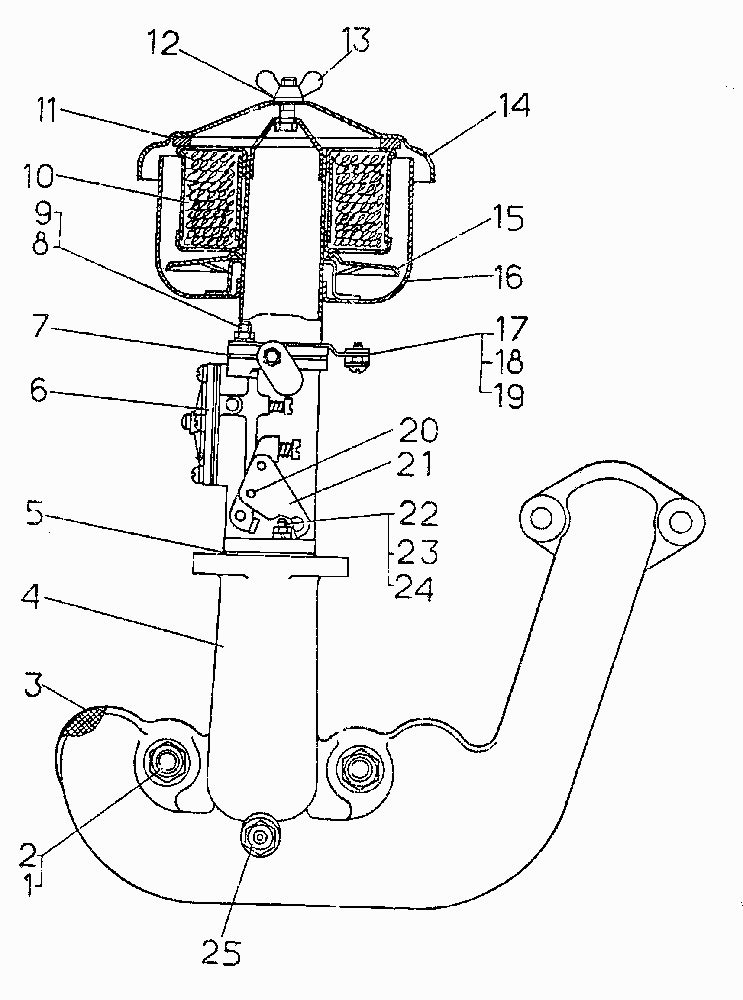

Установка воздухоочистителя пускового двигателя
100%
Название детали
Установка воздухоочистителя
Заводской номер
17-05-21СП
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
17-05-182СП
Количество на модель
1
№
Название детали
Воздухоочиститель
Заводской номер
17-05-184СП
Количество на модель
1
№
Название детали
Орех
Заводской номер
3036
Количество на модель
2
№
1
Название детали
Шпилька
Заводской номер
2996
Количество на модель
2
№
2
Название детали
прокладка
Заводской номер
700-40-2049
Количество на модель
1
№
3
Название детали
Коллектор
Заводской номер
17-05-174
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
700-40-8512
Количество на модель
1
№
5
Название детали
Карбюратор
Заводской номер
17-05-185СП
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
700-40-8153
Количество на модель
1
№
7
Название детали
Орехи
Заводской номер
[Гайки М6.6.019]
Количество на модель
2
№
8
Название детали
Шайбы Т Г
Заводской номер
[Шайбы 6Т 85Г 09]
Количество на модель
2
№
9
Название детали
Кассета
Заводской номер
17-05-176СП
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
40796
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
31386
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
05573-1
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
17-05-149
Количество на модель
1
№
14
Название детали
Маслоотражатель
Заводской номер
17-05-134
Количество на модель
1
№
15
Название детали
Поддон
Заводской номер
17-05-186СП
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
17-5-166
Количество на модель
1
№
17
Название детали
Накладка
Заводской номер
17-05-167
Количество на модель
1
№
18
Название детали
Винт V.M- x
Заводской номер
[Винт В.М4-6gх12.58.016]
Количество на модель
1
№
19
Название детали
заклёпка x
Заводской номер
[Заклепка 3х10.27]
Количество на модель
2
№
20
Название детали
Накладка
Заводской номер
17-05-172
Количество на модель
1
№
21
Название детали
Орехи
Заводской номер
[Гайки М8.6.019]
Количество на модель
2
№
22
Название детали
Шайбы Т Г
Заводской номер
[Шайбы 8Т 65Г 09]
Количество на модель
2
№
23
Название детали
Шпилька М р/х
Заводской номер
[Шпилька М8 3р/6gх25.66.016]
Количество на модель
1
№
24
Название детали
Фильтр
Заводской номер
17-05-180СП
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка воздухоочистителя | 17-05-21СП | 1 | 1 | |||||
| Кронштейн | 17-05-182СП | 1 | 1 | |||||
| Воздухоочиститель | 17-05-184СП | 1 | 1 | |||||
| 1 | Орех | 3036 | 2 | 2 | 1 | |||
| 2 | Шпилька | 2996 | 2 | 2 | 2 | |||
| 3 | прокладка | 700-40-2049 | 1 | 1 | 3 | |||
| 4 | Коллектор | 17-05-174 | 1 | 1 | 4 | |||
| 5 | прокладка | 700-40-8512 | 1 | 1 | 5 | |||
| 6 | Карбюратор | 17-05-185СП | 1 | 1 | 6 | |||
| 7 | прокладка | 700-40-8153 | 1 | 1 | 7 | |||
| 8 | Орехи | [Гайки М6.6.019] | 2 | 2 | 8 | |||
| 9 | Шайбы Т Г | [Шайбы 6Т 85Г 09] | 2 | 2 | 9 | |||
| 10 | Кассета | 17-05-176СП | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | 40796 | 1 | 1 | 11 | |||
| 12 | Шайба | 31386 | 1 | 1 | 12 | |||
| 13 | Орех | 05573-1 | 1 | 1 | 13 | |||
| 14 | Крышка | 17-05-149 | 1 | 1 | 14 | |||
| 15 | Маслоотражатель | 17-05-134 | 1 | 1 | 15 | |||
| 16 | Поддон | 17-05-186СП | 1 | 1 | 16 | |||
| 17 | Кронштейн | 17-5-166 | 1 | 1 | 17 | |||
| 18 | Накладка | 17-05-167 | 1 | 1 | 18 | |||
| 19 | Винт V.M- x | [Винт В.М4-6gх12.58.016] | 1 | 1 | 19 | |||
| 20 | заклёпка x | [Заклепка 3х10.27] | 2 | 2 | 20 | |||
| 21 | Накладка | 17-05-172 | 1 | 1 | 21 | |||
| 22 | Орехи | [Гайки М8.6.019] | 2 | 2 | 22 | |||
| 23 | Шайбы Т Г | [Шайбы 8Т 65Г 09] | 2 | 2 | 23 | |||
| 24 | Шпилька М р/х | [Шпилька М8 3р/6gх25.66.016] | 1 | 1 | 24 | |||
| 25 | Фильтр | 17-05-180СП | 1 | 1 | 25 |
