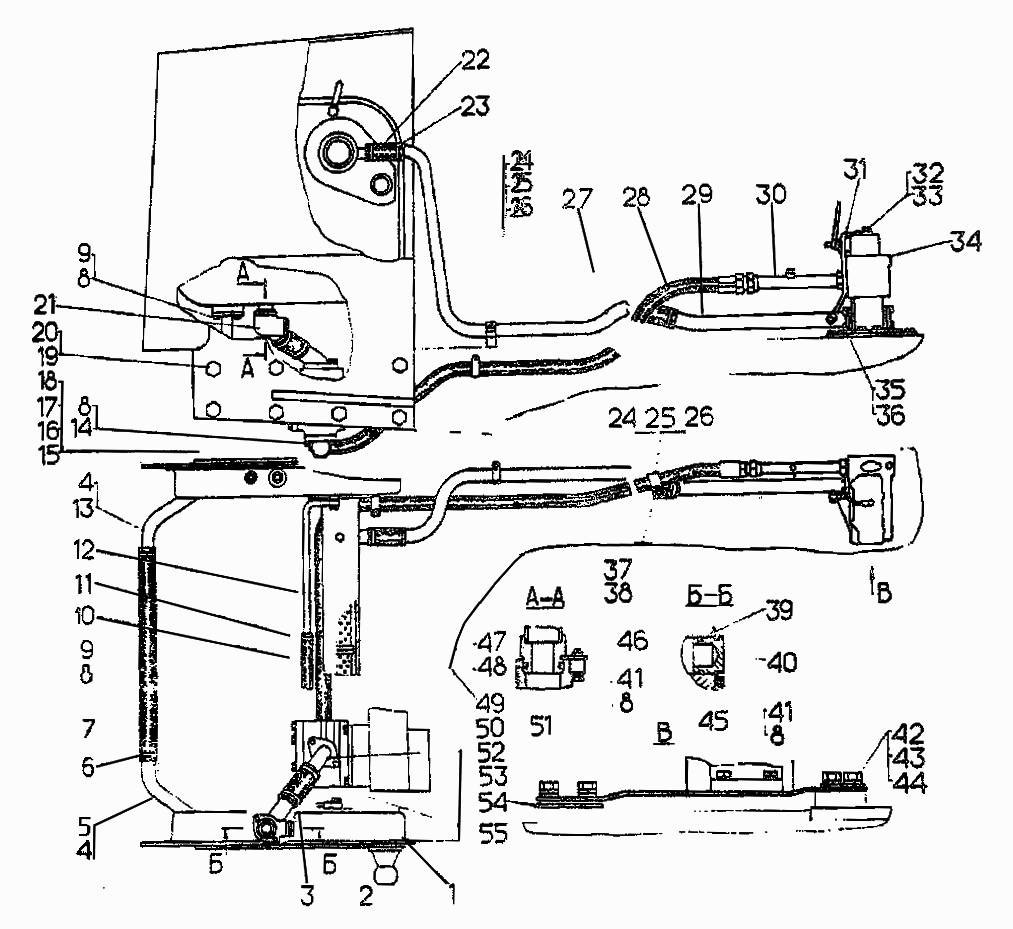

Установка гидросистемы
100%
Название детали
Установка гидросистемы
Заводской номер
64-26-1СП
Количество на модель
1
№
Название детали
Баки гидросистемы
Заводской номер
50-26-404СП
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
700-46-2235
Количество на модель
1
№
2
Название детали
Хомут
Заводской номер
37-26-139СП
Количество на модель
2
№
3
Название детали
прокладка
Заводской номер
700-40-7341
Количество на модель
2
№
4
Название детали
Гидроцилиндр
Заводской номер
50-26-270СП
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
700-41-2223СП
Количество на модель
2
№
6
Название детали
Рукав
Заводской номер
700-46-2141
Количество на модель
1
№
7
Название детали
Шайба ОТ Г
Заводской номер
[Шайба 12 ОТ 65Г 09]
Количество на модель
13
№
8
Название детали
Болт
Заводской номер
2816
Количество на модель
6
№
9
Название детали
Рукав
Заводской номер
700-40-3486
Количество на модель
1
№
10
Название детали
Хомут
Заводской номер
700-41-2228СП
Количество на модель
2
№
11
Название детали
Труба
Заводской номер
50-26-273СП
Количество на модель
2
№
12
Название детали
Труба
Заводской номер
50-26-271СП
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
28556
Количество на модель
4
№
14
Название детали
Кольцо- -
Заводской номер
[Кольцо 038-046-46-2-2]
Количество на модель
1
№
15
Название детали
КОЛЬЦО
Заводской номер
46764
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
700-41-3269
Количество на модель
1
№
17
Название детали
Муфта угловая
Заводской номер
50-26-129
Количество на модель
1
№
18
Название детали
Шайба Т Г
Заводской номер
[Шайба 24Т 65Г 09]
Количество на модель
16
№
19
Название детали
Болт Mx
Заводской номер
[Болт М24х65.110.019]
Количество на модель
16
№
20
Название детали
Угольник
Заводской номер
50-26-258
Количество на модель
1
№
21
Название детали
Рукав
Заводской номер
700-40-5968
Количество на модель
2
№
22
Название детали
Хомут
Заводской номер
18-26-320СП
Количество на модель
2
№
23
Название детали
Скоба и планка (составной хомут)
Заводской номер
50-26-206
Количество на модель
3
№
24
Название детали
Скоба и планка (составной хомут)
Заводской номер
50-26-207
Количество на модель
3
№
25
Название детали
прокладка
Заводской номер
700-40-6827
Количество на модель
3
№
26
Название детали
Труба
Заводской номер
50-26-151
Количество на модель
1
№
27
Название детали
Рукав высокого давления II- армированный
Заводской номер
Н.036.85.750
Количество на модель
1
№
28
Название детали
Рукав высокого давления II- армированный
Заводской номер
Н.036.85.750-01
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
64-82-211СП
Количество на модель
1
№
29
Название детали
Труба
Заводской номер
64-82-210СП
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
50-26-124СП
Количество на модель
1
№
31
Название детали
Штуцер
Заводской номер
Р150-075
Количество на модель
1
№
32
Название детали
КОЛЬЦО
Заводской номер
40920
Количество на модель
4
№
33
Название детали
Управление гидрораспределителем
Заводской номер
64-82-62СП
Количество на модель
1
№
34
Название детали
Болт Mx
Заводской номер
[Болт М8х25.88.35.019]
Количество на модель
4
№
35
Название детали
Шайба Т Г
Заводской номер
[Шайба 8Т 65Г 09]
Количество на модель
4
№
36
Название детали
Болт Mx
Заводской номер
[Болт М10х20.58.019]
Количество на модель
5
№
37
Название детали
Шайба Т Г
Заводской номер
[Шайба 10Т 65Г 09]
Количество на модель
5
№
38
Название детали
Кольцо- -
Заводской номер
[Кольцо 032-040-46-2-2]
Количество на модель
1
№
39
Название детали
Втулка
Заводской номер
18-26-678
Количество на модель
1
№
40
Название детали
Болт Mx
Заводской номер
[Болт М12х25.58.019]
Количество на модель
3
№
41
Название детали
Болт Mx
Заводской номер
[Болт М16х30.58.019]
Количество на модель
5
№
42
Название детали
Шайба ОТ Г
Заводской номер
[Шайба 16 ОТ 65Г 09]
Количество на модель
5
№
43
Название детали
Шайба
Заводской номер
31477
Количество на модель
5
№
44
Название детали
Планка
Заводской номер
18-15-113
Количество на модель
1
№
45
Название детали
Тарелка
Заводской номер
50-26-272СП
Количество на модель
2
№
46
Название детали
КОЛЬЦО
Заводской номер
40910
Количество на модель
8
№
47
Название детали
Болт полый
Заводской номер
700-41-3306
Количество на модель
2
№
48
Название детали
Датчик аварийного давления в гидросистеме ММ Д
Заводской номер
[Датчик аварийного давления в гидросистеме ММ 126Д]
Количество на модель
1
№
49
Название детали
Фильтр
Заводской номер
50-26-395СП
Количество на модель
1
№
50
Название детали
КОЛЬЦО
Заводской номер
700-40-7321
Количество на модель
1
№
51
Название детали
Патрубок
Заводской номер
50-26-277
Количество на модель
1
№
52
Название детали
Кольцо- -
Заводской номер
[Кольцо 060-070-58-2-2]
Количество на модель
1
№
53
Название детали
Тарелка
Заводской номер
64-32-51
Количество на модель
1
№
54
Название детали
Установка привода насоса
Заводской номер
50-26-85СП
Количество на модель
1
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка гидросистемы | 64-26-1СП | 1 | 1 | |||||
| 1 | Баки гидросистемы | 50-26-404СП | 1 | 1 | 1 | |||
| 2 | Рукав | 700-46-2235 | 1 | 1 | 2 | |||
| 3 | Хомут | 37-26-139СП | 2 | 2 | 3 | |||
| 4 | прокладка | 700-40-7341 | 2 | 2 | 4 | |||
| 5 | Гидроцилиндр | 50-26-270СП | 1 | 1 | 5 | |||
| 6 | Хомут | 700-41-2223СП | 2 | 2 | 6 | |||
| 7 | Рукав | 700-46-2141 | 1 | 1 | 7 | |||
| 8 | Шайба ОТ Г | [Шайба 12 ОТ 65Г 09] | 13 | 13 | 8 | |||
| 9 | Болт | 2816 | 6 | 6 | 9 | |||
| 10 | Рукав | 700-40-3486 | 1 | 1 | 10 | |||
| 11 | Хомут | 700-41-2228СП | 2 | 2 | 11 | |||
| 12 | Труба | 50-26-273СП | 2 | 2 | 12 | |||
| 13 | Труба | 50-26-271СП | 1 | 1 | 13 | |||
| 14 | Болт | 28556 | 4 | 4 | 14 | |||
| 15 | Кольцо- - | [Кольцо 038-046-46-2-2] | 1 | 1 | 15 | |||
| 16 | КОЛЬЦО | 46764 | 1 | 1 | 16 | |||
| 17 | Штуцер | 700-41-3269 | 1 | 1 | 17 | |||
| 18 | Муфта угловая | 50-26-129 | 1 | 1 | 18 | |||
| 19 | Шайба Т Г | [Шайба 24Т 65Г 09] | 16 | 16 | 19 | |||
| 20 | Болт Mx | [Болт М24х65.110.019] | 16 | 16 | 20 | |||
| 21 | Угольник | 50-26-258 | 1 | 1 | 21 | |||
| 22 | Рукав | 700-40-5968 | 2 | 2 | 22 | |||
| 23 | Хомут | 18-26-320СП | 2 | 2 | 23 | |||
| 24 | Скоба и планка (составной хомут) | 50-26-206 | 3 | 3 | 24 | |||
| 25 | Скоба и планка (составной хомут) | 50-26-207 | 3 | 3 | 25 | |||
| 26 | прокладка | 700-40-6827 | 3 | 3 | 26 | |||
| 27 | Труба | 50-26-151 | 1 | 1 | 27 | |||
| 28 | Рукав высокого давления II- армированный | Н.036.85.750 | 1 | 1 | 28 | |||
| 28 | Рукав высокого давления II- армированный | Н.036.85.750-01 | 1 | 1 | 28 | |||
| 29 | Труба | 64-82-211СП | 1 | 1 | 29 | |||
| 30 | Труба | 64-82-210СП | 1 | 1 | 30 | |||
| 31 | Труба | 50-26-124СП | 1 | 1 | 31 | |||
| 32 | Штуцер | Р150-075 | 1 | 1 | 32 | |||
| 33 | КОЛЬЦО | 40920 | 4 | 4 | 33 | |||
| 34 | Управление гидрораспределителем | 64-82-62СП | 1 | 1 | 34 | |||
| 35 | Болт Mx | [Болт М8х25.88.35.019] | 4 | 4 | 35 | |||
| 36 | Шайба Т Г | [Шайба 8Т 65Г 09] | 4 | 4 | 36 | |||
| 37 | Болт Mx | [Болт М10х20.58.019] | 5 | 5 | 37 | |||
| 38 | Шайба Т Г | [Шайба 10Т 65Г 09] | 5 | 5 | 38 | |||
| 39 | Кольцо- - | [Кольцо 032-040-46-2-2] | 1 | 1 | 39 | |||
| 40 | Втулка | 18-26-678 | 1 | 1 | 40 | |||
| 41 | Болт Mx | [Болт М12х25.58.019] | 3 | 3 | 41 | |||
| 42 | Болт Mx | [Болт М16х30.58.019] | 5 | 5 | 42 | |||
| 43 | Шайба ОТ Г | [Шайба 16 ОТ 65Г 09] | 5 | 5 | 43 | |||
| 44 | Шайба | 31477 | 5 | 5 | 44 | |||
| 45 | Планка | 18-15-113 | 1 | 1 | 45 | |||
| 46 | Тарелка | 50-26-272СП | 2 | 2 | 46 | |||
| 47 | КОЛЬЦО | 40910 | 8 | 8 | 47 | |||
| 48 | Болт полый | 700-41-3306 | 2 | 2 | 48 | |||
| 49 | Датчик аварийного давления в гидросистеме ММ Д | [Датчик аварийного давления в гидросистеме ММ 126Д] | 1 | 1 | 49 | |||
| 50 | Фильтр | 50-26-395СП | 1 | 1 | 50 | |||
| 51 | КОЛЬЦО | 700-40-7321 | 1 | 1 | 51 | |||
| 52 | Патрубок | 50-26-277 | 1 | 1 | 52 | |||
| 53 | Кольцо- - | [Кольцо 060-070-58-2-2] | 1 | 1 | 53 | |||
| 54 | Тарелка | 64-32-51 | 1 | 1 | 54 | |||
| 55 | Установка привода насоса | 50-26-85СП | 1 | 1 | 55 |
