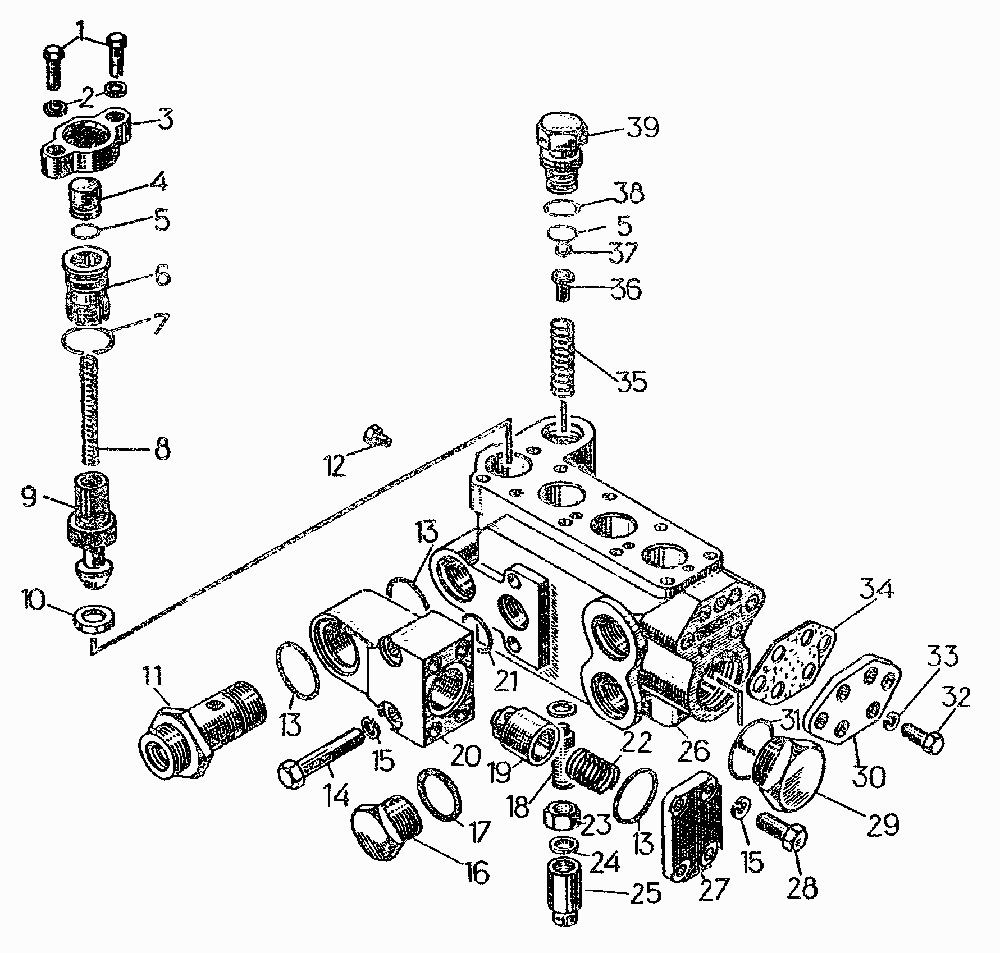

Корпус гидрораспределителя
100%
Название детали
Корпус распределителя
Заводской номер
Р150-30-004
Количество на модель
1
№
Название детали
Клапан перепускной
Заводской номер
Р150-007
Количество на модель
1
№
Название детали
Клапан обратный
Заводской номер
Р150-009Т
Количество на модель
1
№
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-6gх35.58.019]
Количество на модель
2
№
1
Название детали
Шайба Г
Заводской номер
[Шайба 10 65Г 05]
Количество на модель
2
№
2
Название детали
Фланец
Заводской номер
Р150-071
Количество на модель
1
№
3
Название детали
Пятый
Заводской номер
Р150-074
Количество на модель
1
№
4
Название детали
Кольцо-
Заводской номер
[Кольцо 018-22-25-2]
Количество на модель
6
№
5
Название детали
Направляющая клапана
Заводской номер
Р150-073
Количество на модель
1
№
6
Название детали
Кольцо х
Заводской номер
Р150-091
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
Р150-072
Количество на модель
1
№
8
Название детали
Клапан перепускной
Заводской номер
Р150-041
Количество на модель
1
№
9
Название детали
Седло клапана
Заводской номер
Р150-040
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
Р160-086
Количество на модель
1
№
11
Название детали
Пробка А
Заводской номер
Р150-093
Количество на модель
1
№
12
Название детали
Кольцо- -
Заводской номер
[Кольцо 040-046-36-2-2]
Количество на модель
3
№
13
Название детали
Болт M- x
Заводской номер
[Болт М12-6gх70.58.019]
Количество на модель
2
№
14
Название детали
Шайба Г
Заводской номер
[Шайба 12 65Г 05]
Количество на модель
6
№
15
Название детали
Пробка
Заводской номер
Р150-005
Количество на модель
8
№
16
Название детали
Кольцо У-
Заводской номер
Р150-090
Количество на модель
2
№
17
Название детали
Винт
Заводской номер
Р150-049
Количество на модель
1
№
18
Название детали
Клапан обратный
Заводской номер
Х150-081
Количество на модель
1
№
19
Название детали
Корпус клапана
Заводской номер
Р150-080Т
Количество на модель
1
№
20
Название детали
Кольцо Нх
Заводской номер
[Кольцо Н1-35х28-2]
Количество на модель
1
№
21
Название детали
Пружина
Заводской номер
Р150-082
Количество на модель
1
№
22
Название детали
Гайка
Заводской номер
Р75-058-Б
Количество на модель
1
№
23
Название детали
Шапка
Заводской номер
Р75-0516
Количество на модель
1
№
25
Название детали
Корпус распределителя
Заводской номер
Р150-021-02
Количество на модель
1
№
26
Название детали
Крышка
Заводской номер
Р150-085
Количество на модель
2
№
27
Название детали
Болт M- x
Заводской номер
[Болт М12-6gх40.58.019]
Количество на модель
4
№
28
Название детали
Пробка
Заводской номер
Р150-066
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
Р150-042
Количество на модель
1
№
30
Название детали
Болт M- x
Заводской номер
[Болт М8-6gх16.58.019]
Количество на модель
6
№
32
Название детали
Шайба Г
Заводской номер
[Шайба 8 65Г 05]
Количество на модель
6
№
33
Название детали
прокладка
Заводской номер
Р150-043
Количество на модель
1
№
34
Название детали
Пружина
Заводской номер
Р150-048
Количество на модель
1
№
35
Название детали
Направляющая
Заводской номер
Р150-059
Количество на модель
1
№
36
Название детали
Балл Б,
Заводской номер
[Шарик Б 9,525-100]
Количество на модель
1
№
37
Название детали
Кольцо- -
Заводской номер
[Кольцо 022-028-36-2-2]
Количество на модель
1
№
38
Название детали
Седло клапана
Заводской номер
Р150-063
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус распределителя | Р150-30-004 | 1 | 1 | |||||
| Клапан перепускной | Р150-007 | 1 | 1 | |||||
| Клапан обратный | Р150-009Т | 1 | 1 | |||||
| 1 | Болт М- х ГОСТ | [Болт М10-6gх35.58.019] | 2 | 2 | 1 | |||
| 2 | Шайба Г | [Шайба 10 65Г 05] | 2 | 2 | 2 | |||
| 3 | Фланец | Р150-071 | 1 | 1 | 3 | |||
| 4 | Пятый | Р150-074 | 1 | 1 | 4 | |||
| 5 | Кольцо- | [Кольцо 018-22-25-2] | 6 | 6 | 5 | |||
| 6 | Направляющая клапана | Р150-073 | 1 | 1 | 6 | |||
| 7 | Кольцо х | Р150-091 | 1 | 1 | 7 | |||
| 8 | Пружина | Р150-072 | 1 | 1 | 8 | |||
| 9 | Клапан перепускной | Р150-041 | 1 | 1 | 9 | |||
| 10 | Седло клапана | Р150-040 | 1 | 1 | 10 | |||
| 11 | Штуцер | Р160-086 | 1 | 1 | 11 | |||
| 12 | Пробка А | Р150-093 | 1 | 1 | 12 | |||
| 13 | Кольцо- - | [Кольцо 040-046-36-2-2] | 3 | 3 | 13 | |||
| 14 | Болт M- x | [Болт М12-6gх70.58.019] | 2 | 2 | 14 | |||
| 15 | Шайба Г | [Шайба 12 65Г 05] | 6 | 6 | 15 | |||
| 16 | Пробка | Р150-005 | 8 | 8 | 16 | |||
| 17 | Кольцо У- | Р150-090 | 2 | 2 | 17 | |||
| 18 | Винт | Р150-049 | 1 | 1 | 18 | |||
| 19 | Клапан обратный | Х150-081 | 1 | 1 | 19 | |||
| 20 | Корпус клапана | Р150-080Т | 1 | 1 | 20 | |||
| 21 | Кольцо Нх | [Кольцо Н1-35х28-2] | 1 | 1 | 21 | |||
| 22 | Пружина | Р150-082 | 1 | 1 | 22 | |||
| 23 | Гайка | Р75-058-Б | 1 | 1 | 23 | |||
| 25 | Шапка | Р75-0516 | 1 | 1 | 25 | |||
| 26 | Корпус распределителя | Р150-021-02 | 1 | 1 | 26 | |||
| 27 | Крышка | Р150-085 | 2 | 2 | 27 | |||
| 28 | Болт M- x | [Болт М12-6gх40.58.019] | 4 | 4 | 28 | |||
| 29 | Пробка | Р150-066 | 1 | 1 | 29 | |||
| 30 | Крышка | Р150-042 | 1 | 1 | 30 | |||
| 32 | Болт M- x | [Болт М8-6gх16.58.019] | 6 | 6 | 32 | |||
| 33 | Шайба Г | [Шайба 8 65Г 05] | 6 | 6 | 33 | |||
| 34 | прокладка | Р150-043 | 1 | 1 | 34 | |||
| 35 | Пружина | Р150-048 | 1 | 1 | 35 | |||
| 36 | Направляющая | Р150-059 | 1 | 1 | 36 | |||
| 37 | Балл Б, | [Шарик Б 9,525-100] | 1 | 1 | 37 | |||
| 38 | Кольцо- - | [Кольцо 022-028-36-2-2] | 1 | 1 | 38 | |||
| 39 | Седло клапана | Р150-063 | 1 | 1 | 39 |
