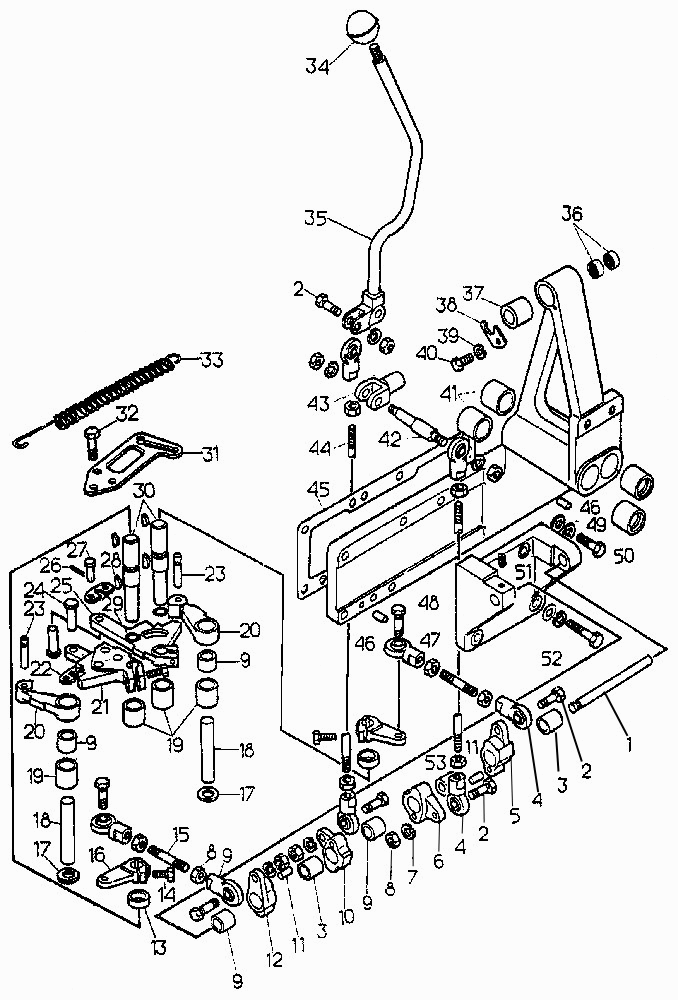

Детали управления коробкой передач (продолжение)
100%
Название детали
Рычаг
Заводской номер
64-12-343
Количество на модель
1
№
1
Название детали
Валик
Заводской номер
64-12-340
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
04207
Количество на модель
6
№
2
Название детали
Втулка
Заводской номер
64-12-332
Количество на модель
1
№
3
Название детали
Орех М
Заводской номер
[Гайка М10.6.019]
Количество на модель
21
№
3
Название детали
Петля
Заводской номер
62-12-621СП
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
64-12-344
Количество на модель
1
№
5
Название детали
Шайба ОТ Г
Заводской номер
[Шайба 10 ОТ 65Г 09]
Количество на модель
3
№
7
Название детали
Втулка
Заводской номер
16-74-98
Количество на модель
1
№
9
Название детали
Штифт
Заводской номер
700-32-2196
Количество на модель
1
№
11
Название детали
Рычаг
Заводской номер
64-12-342
Количество на модель
1
№
12
Название детали
Проставка
Заводской номер
64-12-318
Количество на модель
4
№
13
Название детали
Болт Mx
Заводской номер
[Болт М8х25.58.019]
Количество на модель
4
№
14
Название детали
Тяга
Заводской номер
54-12-338
Количество на модель
2
№
15
Название детали
Рычаг
Заводской номер
64-12-337
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
31484
Количество на модель
1
№
17
Название детали
Стопор
Заводской номер
64-12-311
Количество на модель
2
№
18
Название детали
Проставка
Заводской номер
64-12-312
Количество на модель
3
№
19
Название детали
Рычаг
Заводской номер
54-12-331
Количество на модель
1
№
20
Название детали
Рычаг
Заводской номер
64-12-330
Количество на модель
1
№
21
Название детали
Планка
Заводской номер
64-12-313
Количество на модель
2
№
22
Название детали
Палец
Заводской номер
64-12-370
Количество на модель
1
№
23
Название детали
Палец
Заводской номер
700-47-2027
Количество на модель
1
№
24
Название детали
Рычаг
Заводской номер
64-12-336
Количество на модель
1
№
25
Название детали
Шплинт х
Заводской номер
[Шплинт 2х20]
Количество на модель
2
№
26
Название детали
Вот
Заводской номер
700-47-2108
Количество на модель
2
№
27
Название детали
Шпонка х
Заводской номер
[Шпонка 4х6,5]
Количество на модель
4
№
28
Название детали
Кольцо- -
Заводской номер
[Кольцо 014-018-25-2-2]
Количество на модель
2
№
29
Название детали
Валик
Заводской номер
64-12-320
Количество на модель
2
№
30
Название детали
Кулиса
Заводской номер
64-12-350
Количество на модель
1
№
31
Название детали
Стяжка
Заводской номер
64-12-369
Количество на модель
3
№
32
Название детали
Пружина
Заводской номер
700-38-2681
Количество на модель
1
№
33
Название детали
Ручка
Заводской номер
13310СП
Количество на модель
1
№
34
Название детали
Рычаг
Заводской номер
64-12-221СП
Количество на модель
1
№
35
Название детали
Подшипник
Заводской номер
[Подшипник 943/20]
Количество на модель
2
№
36
Название детали
Подшипник
Заводской номер
[Подшипник 942/20]
Количество на модель
2
№
36
Название детали
Втулка
Заводской номер
64-12-378
Количество на модель
1
№
37
Название детали
Шайба Т Г
Заводской номер
[Шайба 8Т 65Г 09]
Количество на модель
1
№
39
Название детали
Болт Mx
Заводской номер
[Болт М8х20.58.019]
Количество на модель
1
№
40
Название детали
Втулка
Заводской номер
64-74-13
Количество на модель
4
№
41
Название детали
Валик
Заводской номер
64-12-349
Количество на модель
1
№
42
Название детали
Рычаг
Заводской номер
64-12-348
Количество на модель
1
№
43
Название детали
Шайба
Заводской номер
31308
Количество на модель
39
№
43
Название детали
Тяга
Заводской номер
64-12-341
Количество на модель
2
№
44
Название детали
прокладка
Заводской номер
700-40-7262
Количество на модель
1
№
45
Название детали
Кронштейн
Заводской номер
64-12-339
Количество на модель
1
№
46
Название детали
Кронштейн
Заводской номер
64-12-374
Количество на модель
1
№
47
Название детали
Болт Mx
Заводской номер
[Болт М10х40.58.019]
Количество на модель
12
№
50
Название детали
Винт B.MxH
Заводской номер
[Винт В.М8х16.14Н]
Количество на модель
1
№
51
Название детали
Болт Mx
Заводской номер
[Болт М10х55.58.019]
Количество на модель
4
№
52
Название детали
Втулка
Заводской номер
64-12-372
Количество на модель
1
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг | 64-12-343 | 1 | 1 | 1 | |||
| 1 | Валик | 64-12-340 | 1 | 1 | 1 | |||
| 2 | Болт | 04207 | 6 | 6 | 2 | |||
| 3 | Втулка | 64-12-332 | 1 | 1 | 3 | |||
| 3 | Орех М | [Гайка М10.6.019] | 21 | 21 | 3 | |||
| 4 | Петля | 62-12-621СП | 1 | 1 | 4 | |||
| 5 | Рычаг | 64-12-344 | 1 | 1 | 5 | |||
| 7 | Шайба ОТ Г | [Шайба 10 ОТ 65Г 09] | 3 | 3 | 7 | |||
| 9 | Втулка | 16-74-98 | 1 | 1 | 9 | |||
| 11 | Штифт | 700-32-2196 | 1 | 1 | 11 | |||
| 12 | Рычаг | 64-12-342 | 1 | 1 | 12 | |||
| 13 | Проставка | 64-12-318 | 4 | 4 | 13 | |||
| 14 | Болт Mx | [Болт М8х25.58.019] | 4 | 4 | 14 | |||
| 15 | Тяга | 54-12-338 | 2 | 2 | 15 | |||
| 16 | Рычаг | 64-12-337 | 2 | 2 | 16 | |||
| 17 | Шайба | 31484 | 1 | 1 | 17 | |||
| 18 | Стопор | 64-12-311 | 2 | 2 | 18 | |||
| 19 | Проставка | 64-12-312 | 3 | 3 | 19 | |||
| 20 | Рычаг | 54-12-331 | 1 | 1 | 20 | |||
| 21 | Рычаг | 64-12-330 | 1 | 1 | 21 | |||
| 22 | Планка | 64-12-313 | 2 | 2 | 22 | |||
| 23 | Палец | 64-12-370 | 1 | 1 | 23 | |||
| 24 | Палец | 700-47-2027 | 1 | 1 | 24 | |||
| 25 | Рычаг | 64-12-336 | 1 | 1 | 25 | |||
| 26 | Шплинт х | [Шплинт 2х20] | 2 | 2 | 26 | |||
| 27 | Вот | 700-47-2108 | 2 | 2 | 27 | |||
| 28 | Шпонка х | [Шпонка 4х6,5] | 4 | 4 | 28 | |||
| 29 | Кольцо- - | [Кольцо 014-018-25-2-2] | 2 | 2 | 29 | |||
| 30 | Валик | 64-12-320 | 2 | 2 | 30 | |||
| 31 | Кулиса | 64-12-350 | 1 | 1 | 31 | |||
| 32 | Стяжка | 64-12-369 | 3 | 3 | 32 | |||
| 33 | Пружина | 700-38-2681 | 1 | 1 | 33 | |||
| 34 | Ручка | 13310СП | 1 | 1 | 34 | |||
| 35 | Рычаг | 64-12-221СП | 1 | 1 | 35 | |||
| 36 | Подшипник | [Подшипник 943/20] | 2 | 2 | 36 | |||
| 36 | Подшипник | [Подшипник 942/20] | 2 | 2 | 36 | |||
| 37 | Втулка | 64-12-378 | 1 | 1 | 37 | |||
| 39 | Шайба Т Г | [Шайба 8Т 65Г 09] | 1 | 1 | 39 | |||
| 40 | Болт Mx | [Болт М8х20.58.019] | 1 | 1 | 40 | |||
| 41 | Втулка | 64-74-13 | 4 | 4 | 41 | |||
| 42 | Валик | 64-12-349 | 1 | 1 | 42 | |||
| 43 | Рычаг | 64-12-348 | 1 | 1 | 43 | |||
| 43 | Шайба | 31308 | 39 | 39 | 43 | |||
| 44 | Тяга | 64-12-341 | 2 | 2 | 44 | |||
| 45 | прокладка | 700-40-7262 | 1 | 1 | 45 | |||
| 46 | Кронштейн | 64-12-339 | 1 | 1 | 46 | |||
| 47 | Кронштейн | 64-12-374 | 1 | 1 | 47 | |||
| 50 | Болт Mx | [Болт М10х40.58.019] | 12 | 12 | 50 | |||
| 51 | Винт B.MxH | [Винт В.М8х16.14Н] | 1 | 1 | 51 | |||
| 52 | Болт Mx | [Болт М10х55.58.019] | 4 | 4 | 52 | |||
| 53 | Втулка | 64-12-372 | 1 | 1 | 53 |
