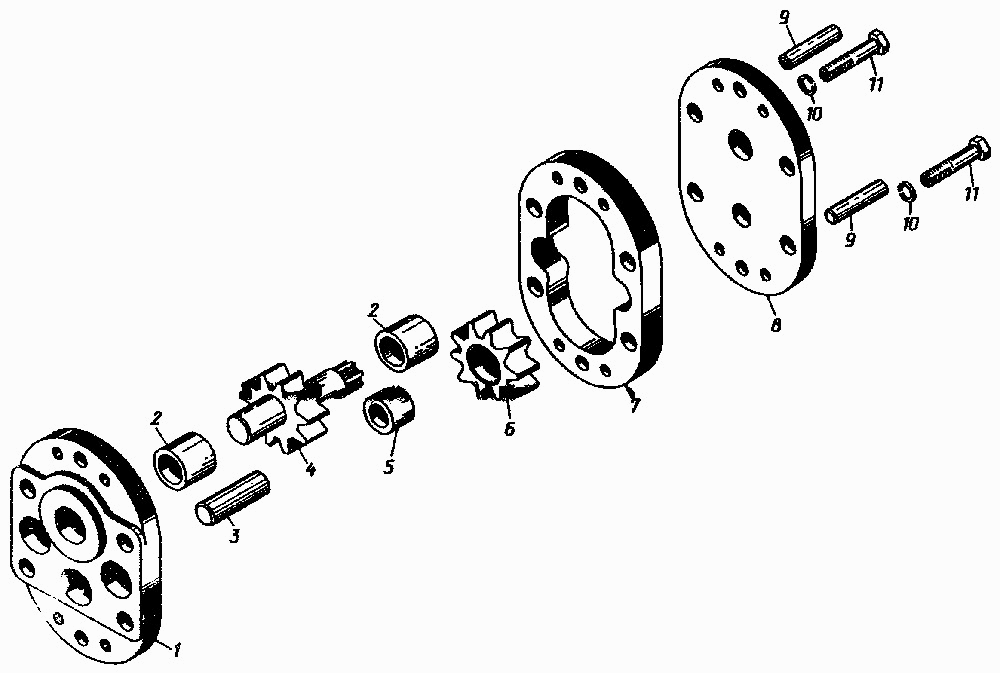

Насос шестеренный НМШ-
100%
Название детали
Насос шестеренный
Заводской номер
НМШ25-00-00
Количество на модель
1
№
Название детали
Крышка нижняя
Заводской номер
НМШ125-01-00
Количество на модель
1
№
Название детали
Крышка
Заводской номер
НМШ25-02-00
Количество на модель
1
№
Название детали
Шестерня
Заводской номер
НМШ50-03-00
Количество на модель
1
№
Название детали
Крышка
Заводской номер
НМШ25-01-01
Количество на модель
1
№
1
Название детали
Втулка свертная
Заводской номер
НМШ50-02-02
Количество на модель
1
№
2
Название детали
Ось
Заводской номер
НМШ25-04-01
Количество на модель
1
№
3
Название детали
Шестерня ведущая
Заводской номер
НМШ50-00-02
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
НМШ50-03-02
Количество на модель
1
№
5
Название детали
Шестерня ведомая
Заводской номер
НМШ50-03-01
Количество на модель
1
№
6
Название детали
Корпус
Заводской номер
НМШ25-00-01
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
НМШ25-02-01
Количество на модель
1
№
8
Название детали
Штифт х
Заводской номер
[Штифт 10х40]
Количество на модель
2
№
9
Название детали
Шайба Г
Заводской номер
[Шайба 10 65Г 05]
Количество на модель
4
№
10
Название детали
Болт M- x
Заводской номер
[Болт М10-6gх45.58.019]
Количество на модель
4
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос шестеренный | НМШ25-00-00 | 1 | 1 | |||||
| Крышка нижняя | НМШ125-01-00 | 1 | 1 | |||||
| Крышка | НМШ25-02-00 | 1 | 1 | |||||
| Шестерня | НМШ50-03-00 | 1 | 1 | |||||
| 1 | Крышка | НМШ25-01-01 | 1 | 1 | 1 | |||
| 2 | Втулка свертная | НМШ50-02-02 | 1 | 1 | 2 | |||
| 3 | Ось | НМШ25-04-01 | 1 | 1 | 3 | |||
| 4 | Шестерня ведущая | НМШ50-00-02 | 1 | 1 | 4 | |||
| 5 | Втулка | НМШ50-03-02 | 1 | 1 | 5 | |||
| 6 | Шестерня ведомая | НМШ50-03-01 | 1 | 1 | 6 | |||
| 7 | Корпус | НМШ25-00-01 | 1 | 1 | 7 | |||
| 8 | Крышка | НМШ25-02-01 | 1 | 1 | 8 | |||
| 9 | Штифт х | [Штифт 10х40] | 2 | 2 | 9 | |||
| 10 | Шайба Г | [Шайба 10 65Г 05] | 4 | 4 | 10 | |||
| 11 | Болт M- x | [Болт М10-6gх45.58.019] | 4 | 4 | 11 |
