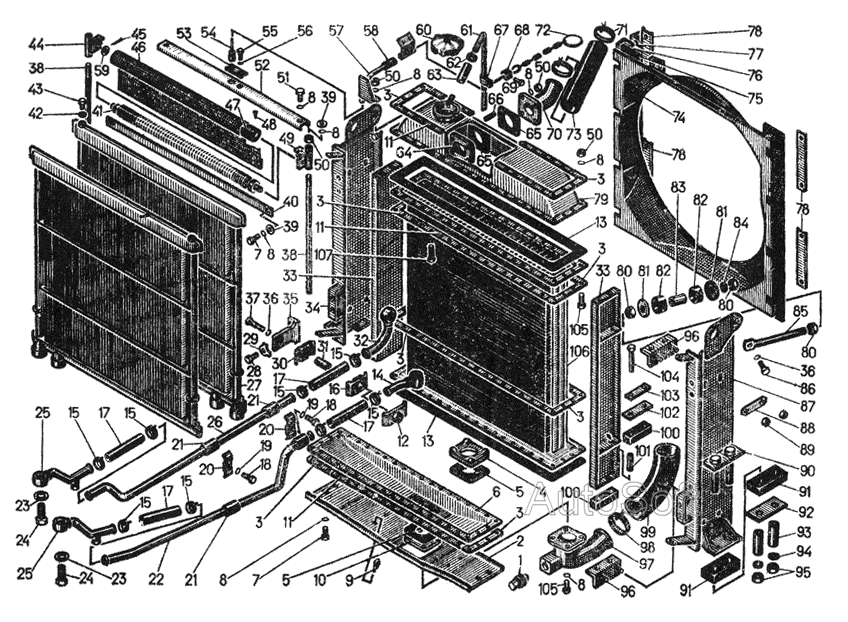

Установка радиатора SP
100%
Название детали
Трубопровод
Заводской номер
24-09-125СП
Количество на модель
1
№
Название детали
Шторка
Заводской номер
18-08-190СП
Количество на модель
1
№
Название детали
Бак верхний в сборе
Заводской номер
130У.13.030-1
Количество на модель
1
№
Название детали
Бак нижний в сборе
Заводской номер
130У.13.050
Количество на модель
1
№
Название детали
Валик шторки
Заводской номер
24-08-145СП
Количество на модель
1
№
Название детали
Фланец
Заводской номер
85У.13-340
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
24-09-127СП
Количество на модель
1
№
Название детали
Установка шторки
Заводской номер
18-08-18СП
Количество на модель
1
№
Название детали
Водяной радиатор
Заводской номер
130У.13.010-1
Количество на модель
1
№
Название детали
Радиатор с рамкой
Заводской номер
24-08-8СП
Количество на модель
1
№
Название детали
Пробка
Заводской номер
700-37-2055
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
24-08-170
Количество на модель
1
№
2
Название детали
Накладка угловая
Заводской номер
130У.13.232
Количество на модель
8
№
3
Название детали
Фланец
Заводской номер
130У.13.217
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
130У.13.213
Количество на модель
2
№
5
Название детали
Бак нижний
Заводской номер
130У.13.208
Количество на модель
1
№
6
Название детали
Болт Mx
Заводской номер
Болт М8х20.46.019
Количество на модель
2
№
7
Название детали
Шайба ТГ.
Заводской номер
Шайба 8Т65Г.06
Количество на модель
8
№
8
Название детали
АМОРТИЗАТОР
Заводской номер
700-40-4402
Количество на модель
4
№
9
Название детали
Заглушка
Заводской номер
130У.13.214
Количество на модель
1
№
10
Название детали
Накладка
Заводской номер
130У.13.231
Количество на модель
8
№
11
Название детали
Скоба
Заводской номер
24-08-152СП
Количество на модель
4
№
12
Название детали
прокладка
Заводской номер
130У.13.233
Количество на модель
2
№
13
Название детали
Труба
Заводской номер
50-09-122СП
Количество на модель
1
№
14
Название детали
Хомут
Заводской номер
Хомут 30
Количество на модель
4
№
15
Название детали
прокладка
Заводской номер
700-40-3137
Количество на модель
4
№
16
Название детали
Рукав
Заводской номер
700-40-6484
Количество на модель
2
№
17
Название детали
Болт Mx
Заводской номер
Болт М10х20.46.019
Количество на модель
2
№
18
Название детали
Шайба ОТ.Г.
Заводской номер
Шайба 10ОТ.65Г.06
Количество на модель
2
№
19
Название детали
Прижим
Заводской номер
9745
Количество на модель
2
№
20
Название детали
Муфта
Заводской номер
42212
Количество на модель
4
№
21
Название детали
Труба
Заводской номер
18165
Количество на модель
1
№
22
Название детали
Кольцо 22x30
Заводской номер
Кольцо 22x30
Количество на модель
8
№
23
Название детали
Болт
Заводской номер
700-41-2444
Количество на модель
4
№
24
Название детали
Труба
Заводской номер
50-09-120СП
Количество на модель
1
№
25
Название детали
Трубка
Заводской номер
17434
Количество на модель
1
№
26
Название детали
Радиатор масляный
Заводской номер
24-09-3СП
Количество на модель
2
№
27
Название детали
Болт М
Заводской номер
Болт М10x30.46.019
Количество на модель
8
№
28
Название детали
Шайба
Заводской номер
700-31-2213
Количество на модель
8
№
29
Название детали
прокладка
Заводской номер
700-40-3238
Количество на модель
4
№
30
Название детали
Втулка
Заводской номер
38588
Количество на модель
4
№
31
Название детали
Труба
Заводской номер
50-09-121СП
Количество на модель
1
№
32
Название детали
Подставка
Заводской номер
130У.13.240
Количество на модель
2
№
33
Название детали
Левая сторона
Заводской номер
24-08-172СП
Количество на модель
1
№
34
Название детали
Кронштейн
Заводской номер
24-08-100
Количество на модель
4
№
35
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба 12.ОТ.65Г.06
Количество на модель
6
№
36
Название детали
Болт
Заводской номер
28127
Количество на модель
4
№
37
Название детали
Стержень
Заводской номер
081235
Количество на модель
2
№
38
Название детали
Шайба
Заводской номер
31386
Количество на модель
8
№
39
Название детали
Планка
Заводской номер
24-08-89
Количество на модель
1
№
40
Название детали
Механизм натяжения
Заводской номер
24-08-сб151
Количество на модель
1
№
41
Название детали
прокладка
Заводской номер
700-40-260-10
Количество на модель
2
№
42
Название детали
Пробка
Заводской номер
37122
Количество на модель
2
№
43
Название детали
Кронштейн правый
Заводской номер
081388
Количество на модель
1
№
44
Название детали
Шплинт 2x14
Заводской номер
Шплинт 2x14
Количество на модель
1
№
45
Название детали
Полотно
Заводской номер
24-08-92
Количество на модель
1
№
46
Название детали
Барабан
Заводской номер
24-08-сб150
Количество на модель
1
№
47
Название детали
Винт Mx
Заводской номер
Винт М4х8.48.019
Количество на модель
2
№
48
Название детали
Кронштейн левый
Заводской номер
081387
Количество на модель
1
№
49
Название детали
Орех М
Заводской номер
Гайка М8.6.019
Количество на модель
6
№
50
Название детали
Болт Mx
Заводской номер
Болт М8х16.46.019
Количество на модель
2
№
51
Название детали
Рамка
Заводской номер
24-08-сб146
Количество на модель
1
№
52
Название детали
Накладка
Заводской номер
08973
Количество на модель
1
№
53
Название детали
трос
Заводской номер
18-08-191СП
Количество на модель
1
№
54
Название детали
Болт Mx
Заводской номер
Болт М6х16.46.019
Количество на модель
1
№
55
Название детали
Шайба Т.Г.
Заводской номер
Шайба 6Т.65Г.06
Количество на модель
1
№
56
Название детали
Кронштейн
Заводской номер
24-08-178СП
Количество на модель
1
№
57
Название детали
Рукав
Заводской номер
700-46-2090
Количество на модель
1
№
58
Название детали
Шайба
Заводской номер
31365
Количество на модель
1
№
59
Название детали
Крышка
Заводской номер
А21.05.480
Количество на модель
1
№
60
Название детали
Трубка
Заводской номер
24-08-192
Количество на модель
1
№
61
Название детали
Хомутик
Заводской номер
700-41-сб2963
Количество на модель
1
№
62
Название детали
Рукав
Заводской номер
700-40-3479
Количество на модель
1
№
63
Название детали
Фланец
Заводской номер
МО4У.13.109
Количество на модель
1
№
64
Название детали
Прокладка
Заводской номер
МО4У.13.133
Количество на модель
2
№
65
Название детали
Шпилька БМх
Заводской номер
Шпилька БМ8х35
Количество на модель
4
№
66
Название детали
Скоба
Заводской номер
8414
Количество на модель
4
№
67
Название детали
Муфта
Заводской номер
81430
Количество на модель
1
№
68
Название детали
Болт Mx
Заводской номер
Болт М6х14.46.019
Количество на модель
1
№
69
Название детали
Патрубок
Заводской номер
130У.13.207-1
Количество на модель
1
№
70
Название детали
Хомут
Заводской номер
Хомут 65
Количество на модель
2
№
71
Название детали
Цепь
Заводской номер
081208СП
Количество на модель
1
№
72
Название детали
Рукав
Заводской номер
700-46-2041
Количество на модель
1
№
73
Название детали
Щит
Заводской номер
24-08-176СП
Количество на модель
1
№
74
Название детали
Уплотнение
Заводской номер
700-40-3758
Количество на модель
2
№
75
Название детали
Козырек левый
Заводской номер
24-08-167
Количество на модель
1
№
76
Название детали
Козырек
Заводской номер
24-08-166
Количество на модель
1
№
77
Название детали
Накладка
Заводской номер
24-08-193
Количество на модель
4
№
78
Название детали
Бак радиатора верхний
Заводской номер
130У.13.206-1
Количество на модель
1
№
79
Название детали
Гайка M18x1,
Заводской номер
Гайка M18x1,5.6.019
Количество на модель
6
№
80
Название детали
Пластина демпфера
Заводской номер
24-08-154
Количество на модель
4
№
81
Название детали
Втулка
Заводской номер
700-40- 4428
Количество на модель
4
№
82
Название детали
Втулка
Заводской номер
24-08-157
Количество на модель
2
№
83
Название детали
Шайба .ОТ.Г
Заводской номер
Шайба 18.ОТ.65Г06
Количество на модель
2
№
84
Название детали
Раскос
Заводской номер
24-08-181СП
Количество на модель
2
№
85
Название детали
Болт
Заводской номер
Болт M12x30.46.019
Количество на модель
2
№
86
Название детали
Правая сторона
Заводской номер
24-08-173СП
Количество на модель
1
№
87
Название детали
Тарелка
Заводской номер
24-08-164
Количество на модель
4
№
88
Название детали
Орех
Заводской номер
3011
Количество на модель
8
№
89
Название детали
Накладка
Заводской номер
24-08-189СП
Количество на модель
2
№
90
Название детали
АМОРТИЗАТОР
Заводской номер
700-40-4923-1
Количество на модель
4
№
91
Название детали
Накладка
Заводской номер
24-08-168
Количество на модель
2
№
92
Название детали
Втулка
Заводской номер
24-08-169
Количество на модель
4
№
93
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба 16.ОТ.65Г.06
Количество на модель
4
№
94
Название детали
Орех
Заводской номер
13013
Количество на модель
4
№
95
Название детали
Уголок
Заводской номер
24-08-174СП
Количество на модель
4
№
96
Название детали
Кран
Заводской номер
24-08-177СП
Количество на модель
1
№
97
Название детали
Хомут
Заводской номер
Хомут 82
Количество на модель
2
№
98
Название детали
Рукав
Заводской номер
700-16-2047
Количество на модель
1
№
99
Название детали
АМОРТИЗАТОР
Заводской номер
700-40-4915-1
Количество на модель
8
№
100
Название детали
Втулка
Заводской номер
24-08-171
Количество на модель
8
№
101
Название детали
Планка
Заводской номер
24-08-160
Количество на модель
4
№
102
Название детали
Тарелка
Заводской номер
31645
Количество на модель
4
№
103
Название детали
Болт Mx
Заводской номер
Болт М10х80.58.019
Количество на модель
8
№
104
Название детали
Болт Mx
Заводской номер
Болт М8х25.46.019
Количество на модель
69
№
105
Название детали
Сердечник радиатора
Заводской номер
130У.13.020
Количество на модель
1
№
106
Название детали
Сердечник радиатора
Заводской номер
130У.13.020Т
Количество на модель
1
№
106
Название детали
Болт Mx
Заводской номер
Болт М8х35.46.019
Количество на модель
11
№
107
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопровод | 24-09-125СП | 1 | 1 | |||||
| Шторка | 18-08-190СП | 1 | 1 | |||||
| Бак верхний в сборе | 130У.13.030-1 | 1 | 1 | |||||
| Бак нижний в сборе | 130У.13.050 | 1 | 1 | |||||
| Валик шторки | 24-08-145СП | 1 | 1 | |||||
| Фланец | 85У.13-340 | 1 | 1 | |||||
| Трубопровод | 24-09-127СП | 1 | 1 | |||||
| Установка шторки | 18-08-18СП | 1 | 1 | |||||
| Водяной радиатор | 130У.13.010-1 | 1 | 1 | |||||
| Радиатор с рамкой | 24-08-8СП | 1 | 1 | |||||
| 1 | Пробка | 700-37-2055 | 1 | 1 | 1 | |||
| 2 | Опора | 24-08-170 | 1 | 1 | 2 | |||
| 3 | Накладка угловая | 130У.13.232 | 8 | 8 | 3 | |||
| 4 | Фланец | 130У.13.217 | 1 | 1 | 4 | |||
| 5 | прокладка | 130У.13.213 | 2 | 2 | 5 | |||
| 6 | Бак нижний | 130У.13.208 | 1 | 1 | 6 | |||
| 7 | Болт Mx | Болт М8х20.46.019 | 2 | 2 | 7 | |||
| 8 | Шайба ТГ. | Шайба 8Т65Г.06 | 8 | 8 | 8 | |||
| 9 | АМОРТИЗАТОР | 700-40-4402 | 4 | 4 | 9 | |||
| 10 | Заглушка | 130У.13.214 | 1 | 1 | 10 | |||
| 11 | Накладка | 130У.13.231 | 8 | 8 | 11 | |||
| 12 | Скоба | 24-08-152СП | 4 | 4 | 12 | |||
| 13 | прокладка | 130У.13.233 | 2 | 2 | 13 | |||
| 14 | Труба | 50-09-122СП | 1 | 1 | 14 | |||
| 15 | Хомут | Хомут 30 | 4 | 4 | 15 | |||
| 16 | прокладка | 700-40-3137 | 4 | 4 | 16 | |||
| 17 | Рукав | 700-40-6484 | 2 | 2 | 17 | |||
| 18 | Болт Mx | Болт М10х20.46.019 | 2 | 2 | 18 | |||
| 19 | Шайба ОТ.Г. | Шайба 10ОТ.65Г.06 | 2 | 2 | 19 | |||
| 20 | Прижим | 9745 | 2 | 2 | 20 | |||
| 21 | Муфта | 42212 | 4 | 4 | 21 | |||
| 22 | Труба | 18165 | 1 | 1 | 22 | |||
| 23 | Кольцо 22x30 | Кольцо 22x30 | 8 | 8 | 23 | |||
| 24 | Болт | 700-41-2444 | 4 | 4 | 24 | |||
| 25 | Труба | 50-09-120СП | 1 | 1 | 25 | |||
| 26 | Трубка | 17434 | 1 | 1 | 26 | |||
| 27 | Радиатор масляный | 24-09-3СП | 2 | 2 | 27 | |||
| 28 | Болт М | Болт М10x30.46.019 | 8 | 8 | 28 | |||
| 29 | Шайба | 700-31-2213 | 8 | 8 | 29 | |||
| 30 | прокладка | 700-40-3238 | 4 | 4 | 30 | |||
| 31 | Втулка | 38588 | 4 | 4 | 31 | |||
| 32 | Труба | 50-09-121СП | 1 | 1 | 32 | |||
| 33 | Подставка | 130У.13.240 | 2 | 2 | 33 | |||
| 34 | Левая сторона | 24-08-172СП | 1 | 1 | 34 | |||
| 35 | Кронштейн | 24-08-100 | 4 | 4 | 35 | |||
| 36 | Шайба .ОТ.Г. | Шайба 12.ОТ.65Г.06 | 6 | 6 | 36 | |||
| 37 | Болт | 28127 | 4 | 4 | 37 | |||
| 38 | Стержень | 081235 | 2 | 2 | 38 | |||
| 39 | Шайба | 31386 | 8 | 8 | 39 | |||
| 40 | Планка | 24-08-89 | 1 | 1 | 40 | |||
| 41 | Механизм натяжения | 24-08-сб151 | 1 | 1 | 41 | |||
| 42 | прокладка | 700-40-260-10 | 2 | 2 | 42 | |||
| 43 | Пробка | 37122 | 2 | 2 | 43 | |||
| 44 | Кронштейн правый | 081388 | 1 | 1 | 44 | |||
| 45 | Шплинт 2x14 | Шплинт 2x14 | 1 | 1 | 45 | |||
| 46 | Полотно | 24-08-92 | 1 | 1 | 46 | |||
| 47 | Барабан | 24-08-сб150 | 1 | 1 | 47 | |||
| 48 | Винт Mx | Винт М4х8.48.019 | 2 | 2 | 48 | |||
| 49 | Кронштейн левый | 081387 | 1 | 1 | 49 | |||
| 50 | Орех М | Гайка М8.6.019 | 6 | 6 | 50 | |||
| 51 | Болт Mx | Болт М8х16.46.019 | 2 | 2 | 51 | |||
| 52 | Рамка | 24-08-сб146 | 1 | 1 | 52 | |||
| 53 | Накладка | 08973 | 1 | 1 | 53 | |||
| 54 | трос | 18-08-191СП | 1 | 1 | 54 | |||
| 55 | Болт Mx | Болт М6х16.46.019 | 1 | 1 | 55 | |||
| 56 | Шайба Т.Г. | Шайба 6Т.65Г.06 | 1 | 1 | 56 | |||
| 57 | Кронштейн | 24-08-178СП | 1 | 1 | 57 | |||
| 58 | Рукав | 700-46-2090 | 1 | 1 | 58 | |||
| 59 | Шайба | 31365 | 1 | 1 | 59 | |||
| 60 | Крышка | А21.05.480 | 1 | 1 | 60 | |||
| 61 | Трубка | 24-08-192 | 1 | 1 | 61 | |||
| 62 | Хомутик | 700-41-сб2963 | 1 | 1 | 62 | |||
| 63 | Рукав | 700-40-3479 | 1 | 1 | 63 | |||
| 64 | Фланец | МО4У.13.109 | 1 | 1 | 64 | |||
| 65 | Прокладка | МО4У.13.133 | 2 | 2 | 65 | |||
| 66 | Шпилька БМх | Шпилька БМ8х35 | 4 | 4 | 66 | |||
| 67 | Скоба | 8414 | 4 | 4 | 67 | |||
| 68 | Муфта | 81430 | 1 | 1 | 68 | |||
| 69 | Болт Mx | Болт М6х14.46.019 | 1 | 1 | 69 | |||
| 70 | Патрубок | 130У.13.207-1 | 1 | 1 | 70 | |||
| 71 | Хомут | Хомут 65 | 2 | 2 | 71 | |||
| 72 | Цепь | 081208СП | 1 | 1 | 72 | |||
| 73 | Рукав | 700-46-2041 | 1 | 1 | 73 | |||
| 74 | Щит | 24-08-176СП | 1 | 1 | 74 | |||
| 75 | Уплотнение | 700-40-3758 | 2 | 2 | 75 | |||
| 76 | Козырек левый | 24-08-167 | 1 | 1 | 76 | |||
| 77 | Козырек | 24-08-166 | 1 | 1 | 77 | |||
| 78 | Накладка | 24-08-193 | 4 | 4 | 78 | |||
| 79 | Бак радиатора верхний | 130У.13.206-1 | 1 | 1 | 79 | |||
| 80 | Гайка M18x1, | Гайка M18x1,5.6.019 | 6 | 6 | 80 | |||
| 81 | Пластина демпфера | 24-08-154 | 4 | 4 | 81 | |||
| 82 | Втулка | 700-40- 4428 | 4 | 4 | 82 | |||
| 83 | Втулка | 24-08-157 | 2 | 2 | 83 | |||
| 84 | Шайба .ОТ.Г | Шайба 18.ОТ.65Г06 | 2 | 2 | 84 | |||
| 85 | Раскос | 24-08-181СП | 2 | 2 | 85 | |||
| 86 | Болт | Болт M12x30.46.019 | 2 | 2 | 86 | |||
| 87 | Правая сторона | 24-08-173СП | 1 | 1 | 87 | |||
| 88 | Тарелка | 24-08-164 | 4 | 4 | 88 | |||
| 89 | Орех | 3011 | 8 | 8 | 89 | |||
| 90 | Накладка | 24-08-189СП | 2 | 2 | 90 | |||
| 91 | АМОРТИЗАТОР | 700-40-4923-1 | 4 | 4 | 91 | |||
| 92 | Накладка | 24-08-168 | 2 | 2 | 92 | |||
| 93 | Втулка | 24-08-169 | 4 | 4 | 93 | |||
| 94 | Шайба .ОТ.Г. | Шайба 16.ОТ.65Г.06 | 4 | 4 | 94 | |||
| 95 | Орех | 13013 | 4 | 4 | 95 | |||
| 96 | Уголок | 24-08-174СП | 4 | 4 | 96 | |||
| 97 | Кран | 24-08-177СП | 1 | 1 | 97 | |||
| 98 | Хомут | Хомут 82 | 2 | 2 | 98 | |||
| 99 | Рукав | 700-16-2047 | 1 | 1 | 99 | |||
| 100 | АМОРТИЗАТОР | 700-40-4915-1 | 8 | 8 | 100 | |||
| 101 | Втулка | 24-08-171 | 8 | 8 | 101 | |||
| 102 | Планка | 24-08-160 | 4 | 4 | 102 | |||
| 103 | Тарелка | 31645 | 4 | 4 | 103 | |||
| 104 | Болт Mx | Болт М10х80.58.019 | 8 | 8 | 104 | |||
| 105 | Болт Mx | Болт М8х25.46.019 | 69 | 69 | 105 | |||
| 106 | Сердечник радиатора | 130У.13.020 | 1 | 1 | 106 | |||
| 106 | Сердечник радиатора | 130У.13.020Т | 1 | 1 | 106 | |||
| 107 | Болт Mx | Болт М8х35.46.019 | 11 | 11 | 107 |
