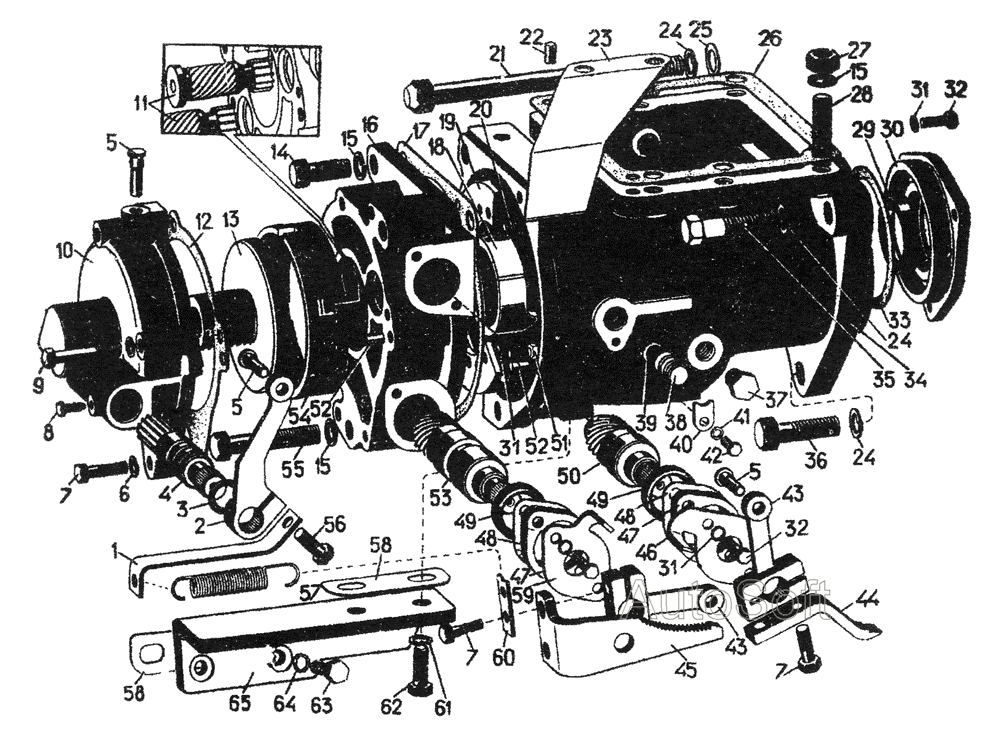

Корпус редуктора пускового агрегата с деталями из комплекта
100%
Название детали
Крышка
Заводской номер
700.12.040.10
Количество на модель
1
№
Название детали
Крышка
Заводской номер
700.12.060.20
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
700.12.100.00
Количество на модель
1
№
Название детали
Зацеп
Заводской номер
700.12.058.00
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
700.12.127.00
Количество на модель
1
№
2
Название детали
Кольцо- -
Заводской номер
Кольцо 020-026-36-2-1
Количество на модель
2
№
3
Название детали
Валик
Заводской номер
700.12.125.00
Количество на модель
1
№
4
Название детали
Палец
Заводской номер
700.12.054.00
Количество на модель
1
№
5
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.05
Количество на модель
4
№
6
Название детали
Болт M- x
Заводской номер
Болт М10-6gх35.56.016
Количество на модель
5
№
7
Название детали
Винт установочный
Заводской номер
6T3-1936
Количество на модель
1
№
8
Название детали
Болт M- x
Заводской номер
Болт М10-6gх60.56.016
Количество на модель
3
№
9
Название детали
Корпус тормозка
Заводской номер
700.12.075.20
Количество на модель
1
№
10
Название детали
Валик включения
Заводской номер
700.12.130.01
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
700.12.082.10
Количество на модель
1
№
12
Название детали
Упор нажимной
Заводской номер
700.12.126.00
Количество на модель
1
№
13
Название детали
Болт M14-
Заводской номер
Болт M14-6gx35.56.016
Количество на модель
1
№
14
Название детали
Шайба Г.
Заводской номер
Шайба 14.65Г.05
Количество на модель
9
№
15
Название детали
Крышка корпуса
Заводской номер
700.12.003.20
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
700.12.024.00
Количество на модель
1
№
17
Название детали
Упор неподвижный
Заводской номер
700.12.029.01
Количество на модель
2
№
18
Название детали
Упoр неподвижный
Заводской номер
700.12.006.00
Количество на модель
1
№
19
Название детали
Винт M8-
Заводской номер
Винт M8-6gx 12.05
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
700-28-2387СП
Количество на модель
1
№
21
Название детали
Штифт Гх
Заводской номер
Штифт 10Гх20
Количество на модель
2
№
22
Название детали
Щит
Заводской номер
700.12.066.00
Количество на модель
1
№
23
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба 16.ОТ.65Г.06
Количество на модель
3
№
24
Название детали
Шайба
Заводской номер
3178
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
700.12 065.00
Количество на модель
1
№
26
Название детали
Гайка Мх, Н.
Заводской номер
Гайка М14х1,5-6Н.05
Количество на модель
6
№
27
Название детали
Шпилька, То/6gx50016
Заводской номер
Шпилька BM14x2/1,5
Количество на модель
6
№
28
Название детали
Манжета-
Заводской номер
Манжета 1-40x60-1
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
700.12.004.10
Количество на модель
1
№
30
Название детали
Шайба Г.
Заводской номер
Шайба 8.65Г.05
Количество на модель
11
№
31
Название детали
Болт A18-
Заводской номер
Болт A18-6gx20.88.016
Количество на модель
15
№
32
Название детали
прокладка
Заводской номер
700.12.023.00
Количество на модель
1
№
33
Название детали
корпус
Заводской номер
700.12.001.20
Количество на модель
1
№
34
Название детали
Болт Mxx
Заводской номер
Болт М16х1,5х60.58.019
Количество на модель
1
№
35
Название детали
Вольт Мх,
Заводской номер
Болт М16х1,5x60.58.019
Количество на модель
1
№
36
Название детали
Пробка КГ 3/8
Заводской номер
Пробка КГ 3/8
Количество на модель
2
№
37
Название детали
Палец
Заводской номер
700.12.044.00
Количество на модель
1
№
38
Название детали
Кольцо- -
Заводской номер
Кольцо 012-016-25-2-1
Количество на модель
1
№
39
Название детали
Пластина
Заводской номер
01-1939
Количество на модель
1
№
40
Название детали
Шайба Г.
Заводской номер
Шайба 6.65Г.05
Количество на модель
1
№
41
Название детали
Болт M- x
Заводской номер
Болт М6-6gх14.56.016
Количество на модель
1
№
42
Название детали
Рычаг
Заводской номер
700.12.032.10
Количество на модель
1
№
43
Название детали
Фиксатор
Заводской номер
700.12.055.00
Количество на модель
1
№
44
Название детали
Сектор
Заводской номер
700.12 056.00
Количество на модель
1
№
45
Название детали
Крышка
Заводской номер
700.12.057.00
Количество на модель
1
№
46
Название детали
Фланец
Заводской номер
700.12.011.00
Количество на модель
2
№
47
Название детали
прокладка
Заводской номер
700.12.106.00
Количество на модель
2
№
48
Название детали
Манжета-
Заводской номер
Манжета 1-25x42-3
Количество на модель
2
№
49
Название детали
Валик
Заводской номер
700.12.094.20
Количество на модель
1
№
50
Название детали
БолтМ- x
Заводской номер
БолтМ8-6gх20.56.016
Количество на модель
4
№
51
Название детали
Штифт Гх
Заводской номер
Штифт 8Гх16
Количество на модель
4
№
52
Название детали
Валик
Заводской номер
700.12.093.11
Количество на модель
1
№
53
Название детали
Втулка
Заводской номер
700.12.128.00
Количество на модель
1
№
54
Название детали
Болт M1-
Заводской номер
Болт M1 4-65x80.56.016
Количество на модель
2
№
55
Название детали
Болт M10
Заводской номер
Болт M10-69x30.56.016
Количество на модель
1
№
56
Название детали
Пружина
Заводской номер
700.12.108.00
Количество на модель
1
№
57
Название детали
прокладка
Заводской номер
16-95-14
Количество на модель
6
№
58
Название детали
Крышка
Заводской номер
700.12.096.20
Количество на модель
1
№
59
Название детали
Зацеп
Заводской номер
700.12.059.00
Количество на модель
1
№
60
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба 12.ОТ.65Г.06
Количество на модель
2
№
61
Название детали
Болт
Заводской номер
2816
Количество на модель
2
№
62
Название детали
Болт Mx
Заводской номер
Болт М10х30.46.019
Количество на модель
2
№
63
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба 10.ОТ.65Г.06
Количество на модель
2
№
64
Название детали
Кронштейн
Заводской номер
16-95-6
Количество на модель
1
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка | 700.12.040.10 | 1 | 1 | |||||
| Крышка | 700.12.060.20 | 1 | 1 | |||||
| Рычаг | 700.12.100.00 | 1 | 1 | |||||
| 1 | Зацеп | 700.12.058.00 | 1 | 1 | 1 | |||
| 2 | Рычаг | 700.12.127.00 | 1 | 1 | 2 | |||
| 3 | Кольцо- - | Кольцо 020-026-36-2-1 | 2 | 2 | 3 | |||
| 4 | Валик | 700.12.125.00 | 1 | 1 | 4 | |||
| 5 | Палец | 700.12.054.00 | 1 | 1 | 5 | |||
| 6 | Шайба Г. | Шайба 10.65Г.05 | 4 | 4 | 6 | |||
| 7 | Болт M- x | Болт М10-6gх35.56.016 | 5 | 5 | 7 | |||
| 8 | Винт установочный | 6T3-1936 | 1 | 1 | 8 | |||
| 9 | Болт M- x | Болт М10-6gх60.56.016 | 3 | 3 | 9 | |||
| 10 | Корпус тормозка | 700.12.075.20 | 1 | 1 | 10 | |||
| 11 | Валик включения | 700.12.130.01 | 2 | 2 | 11 | |||
| 12 | прокладка | 700.12.082.10 | 1 | 1 | 12 | |||
| 13 | Упор нажимной | 700.12.126.00 | 1 | 1 | 13 | |||
| 14 | Болт M14- | Болт M14-6gx35.56.016 | 1 | 1 | 14 | |||
| 15 | Шайба Г. | Шайба 14.65Г.05 | 9 | 9 | 15 | |||
| 16 | Крышка корпуса | 700.12.003.20 | 1 | 1 | 16 | |||
| 17 | прокладка | 700.12.024.00 | 1 | 1 | 17 | |||
| 18 | Упор неподвижный | 700.12.029.01 | 2 | 2 | 18 | |||
| 19 | Упoр неподвижный | 700.12.006.00 | 1 | 1 | 19 | |||
| 20 | Винт M8- | Винт M8-6gx 12.05 | 1 | 1 | 20 | |||
| 21 | Болт | 700-28-2387СП | 1 | 1 | 21 | |||
| 22 | Штифт Гх | Штифт 10Гх20 | 2 | 2 | 22 | |||
| 23 | Щит | 700.12.066.00 | 1 | 1 | 23 | |||
| 24 | Шайба .ОТ.Г. | Шайба 16.ОТ.65Г.06 | 3 | 3 | 24 | |||
| 25 | Шайба | 3178 | 1 | 1 | 25 | |||
| 26 | прокладка | 700.12 065.00 | 1 | 1 | 26 | |||
| 27 | Гайка Мх, Н. | Гайка М14х1,5-6Н.05 | 6 | 6 | 27 | |||
| 28 | Шпилька, То/6gx50016 | Шпилька BM14x2/1,5 | 6 | 6 | 28 | |||
| 29 | Манжета- | Манжета 1-40x60-1 | 1 | 1 | 29 | |||
| 30 | Крышка | 700.12.004.10 | 1 | 1 | 30 | |||
| 31 | Шайба Г. | Шайба 8.65Г.05 | 11 | 11 | 31 | |||
| 32 | Болт A18- | Болт A18-6gx20.88.016 | 15 | 15 | 32 | |||
| 33 | прокладка | 700.12.023.00 | 1 | 1 | 33 | |||
| 34 | корпус | 700.12.001.20 | 1 | 1 | 34 | |||
| 35 | Болт Mxx | Болт М16х1,5х60.58.019 | 1 | 1 | 35 | |||
| 36 | Вольт Мх, | Болт М16х1,5x60.58.019 | 1 | 1 | 36 | |||
| 37 | Пробка КГ 3/8 | Пробка КГ 3/8 | 2 | 2 | 37 | |||
| 38 | Палец | 700.12.044.00 | 1 | 1 | 38 | |||
| 39 | Кольцо- - | Кольцо 012-016-25-2-1 | 1 | 1 | 39 | |||
| 40 | Пластина | 01-1939 | 1 | 1 | 40 | |||
| 41 | Шайба Г. | Шайба 6.65Г.05 | 1 | 1 | 41 | |||
| 42 | Болт M- x | Болт М6-6gх14.56.016 | 1 | 1 | 42 | |||
| 43 | Рычаг | 700.12.032.10 | 1 | 1 | 43 | |||
| 44 | Фиксатор | 700.12.055.00 | 1 | 1 | 44 | |||
| 45 | Сектор | 700.12 056.00 | 1 | 1 | 45 | |||
| 46 | Крышка | 700.12.057.00 | 1 | 1 | 46 | |||
| 47 | Фланец | 700.12.011.00 | 2 | 2 | 47 | |||
| 48 | прокладка | 700.12.106.00 | 2 | 2 | 48 | |||
| 49 | Манжета- | Манжета 1-25x42-3 | 2 | 2 | 49 | |||
| 50 | Валик | 700.12.094.20 | 1 | 1 | 50 | |||
| 51 | БолтМ- x | БолтМ8-6gх20.56.016 | 4 | 4 | 51 | |||
| 52 | Штифт Гх | Штифт 8Гх16 | 4 | 4 | 52 | |||
| 53 | Валик | 700.12.093.11 | 1 | 1 | 53 | |||
| 54 | Втулка | 700.12.128.00 | 1 | 1 | 54 | |||
| 55 | Болт M1- | Болт M1 4-65x80.56.016 | 2 | 2 | 55 | |||
| 56 | Болт M10 | Болт M10-69x30.56.016 | 1 | 1 | 56 | |||
| 57 | Пружина | 700.12.108.00 | 1 | 1 | 57 | |||
| 58 | прокладка | 16-95-14 | 6 | 6 | 58 | |||
| 59 | Крышка | 700.12.096.20 | 1 | 1 | 59 | |||
| 60 | Зацеп | 700.12.059.00 | 1 | 1 | 60 | |||
| 61 | Шайба .ОТ.Г. | Шайба 12.ОТ.65Г.06 | 2 | 2 | 61 | |||
| 62 | Болт | 2816 | 2 | 2 | 62 | |||
| 63 | Болт Mx | Болт М10х30.46.019 | 2 | 2 | 63 | |||
| 64 | Шайба .ОТ.Г. | Шайба 10.ОТ.65Г.06 | 2 | 2 | 64 | |||
| 65 | Кронштейн | 16-95-6 | 1 | 1 | 65 |
