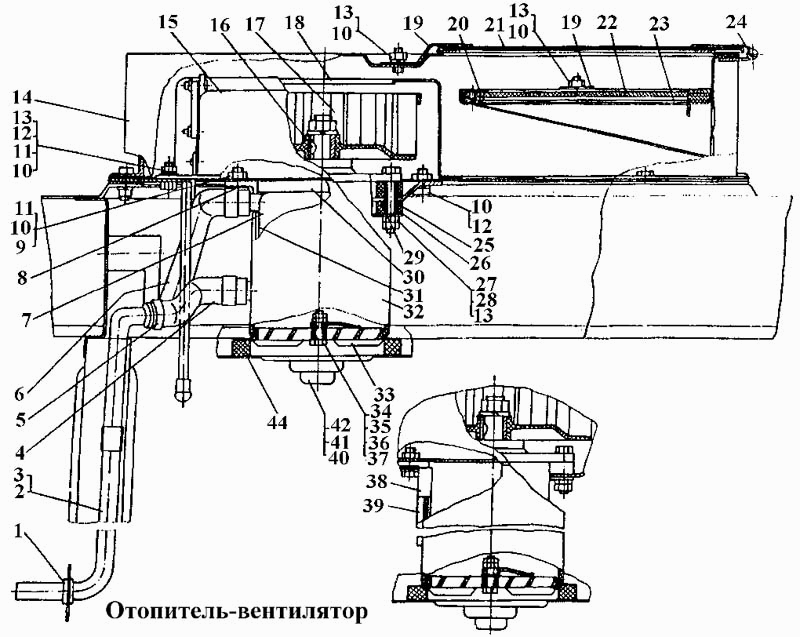

Отопитель- вентилятор
100%
Название детали
Отопитель- вентилятор
Заводской номер
50-47-140СП
Количество на модель
1
№
Название детали
Отопитель- вентилятор для тропиков
Заводской номер
50-47-140-01 СП
Количество на модель
1
№
Название детали
КОЛЬЦО
Заводской номер
41879
Количество на модель
2
№
1
Название детали
Трубка
Заводской номер
50-47-136
Количество на модель
1
№
2
Название детали
Трубка
Заводской номер
50-47-137
Количество на модель
1
№
3
Название детали
Рукав
Заводской номер
700-46-2123-05
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
700-41-2235-06СП
Количество на модель
1
№
5
Название детали
Рукав
Заводской номер
700-46-2123-04
Количество на модель
1
№
6
Название детали
Радиатор
Заводской номер
ОТ2.13.010
Количество на модель
1
№
7
Название детали
Накладка
Заводской номер
50-47-01
Количество на модель
2
№
8
Название детали
Болт Mx
Заводской номер
Болт М8х25.88.35.019
Количество на модель
6
№
9
Название детали
Шайба Т Г
Заводской номер
Шайба 8Т 65Г 09
Количество на модель
15
№
10
Название детали
Шайба
Заводской номер
31386-1
Количество на модель
8
№
11
Название детали
Болт Mx
Заводской номер
Болт М8х20.58.019
Количество на модель
5
№
12
Название детали
Орех М
Заводской номер
Гайка М8.6.019
Количество на модель
14
№
13
Название детали
Кожух
Заводской номер
50-47-132СП
Количество на модель
1
№
14
Название детали
корпус
Заводской номер
50-47-163СП
Количество на модель
1
№
15
Название детали
шпонка
Заводской номер
700-34-2039
Количество на модель
1
№
16
Название детали
Крыльчатка
Заводской номер
50-47-134СП
Количество на модель
1
№
17
Название детали
Основание
Заводской номер
50-47-133СП
Количество на модель
1
№
18
Название детали
Накладка
Заводской номер
50-47-77
Количество на модель
4
№
19
Название детали
Рамка
Заводской номер
50-47-75
Количество на модель
2
№
20
Название детали
Крышка
Заводской номер
50-47-152СП
Количество на модель
1
№
21
Название детали
Фильтр
Заводской номер
50-47-76
Количество на модель
1
№
22
Название детали
Уплотнение
Заводской номер
700-40-7653
Количество на модель
1
№
23
Название детали
Стержень
Заводской номер
50-47-93
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
18-26-530
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
700-40-6125
Количество на модель
2
№
26
Название детали
Планка
Заводской номер
60-47-16
Количество на модель
2
№
27
Название детали
Болт
Заводской номер
700-28-2176-01
Количество на модель
1
№
28
Название детали
Фланец
Заводской номер
50-47-74
Количество на модель
1
№
29
Название детали
Уплотнение
Заводской номер
700-40-7652
Количество на модель
2
№
30
Название детали
прокладка
Заводской номер
700-40-6115
Количество на модель
2
№
31
Название детали
Кожух
Заводской номер
50-47-73
Количество на модель
1
№
32
Название детали
Воздухораспределитель
Заводской номер
50-47-44
Количество на модель
1
№
33
Название детали
Зажим
Заводской номер
50-47-45
Количество на модель
1
№
34
Название детали
Болт Mx
Заводской номер
Болт М6х25.58.019
Количество на модель
1
№
35
Название детали
Орех М
Заводской номер
Гайка М6.6.019
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
31358-1
Количество на модель
1
№
37
Название детали
Уплотнение
Заводской номер
700-40-7081-01
Количество на модель
1
№
38
Название детали
Уплотнение
Заводской номер
700-40-7081-02
Количество на модель
1
№
39
Название детали
Электродвигатель
Заводской номер
591,373
Количество на модель
1
№
40
Название детали
Электродвигатель
Заводской номер
5918,37
Количество на модель
1
№
41
Название детали
Электродвигатель
Заводской номер
5917,373
Количество на модель
1
№
42
Название детали
Уплотнение
Заводской номер
700-40-6520
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Отопитель- вентилятор | 50-47-140СП | 1 | 1 | |||||
| Отопитель- вентилятор для тропиков | 50-47-140-01 СП | 1 | 1 | |||||
| 1 | КОЛЬЦО | 41879 | 2 | 2 | 1 | |||
| 2 | Трубка | 50-47-136 | 1 | 1 | 2 | |||
| 3 | Трубка | 50-47-137 | 1 | 1 | 3 | |||
| 4 | Рукав | 700-46-2123-05 | 1 | 1 | 4 | |||
| 5 | Хомут | 700-41-2235-06СП | 1 | 1 | 5 | |||
| 6 | Рукав | 700-46-2123-04 | 1 | 1 | 6 | |||
| 7 | Радиатор | ОТ2.13.010 | 1 | 1 | 7 | |||
| 8 | Накладка | 50-47-01 | 2 | 2 | 8 | |||
| 9 | Болт Mx | Болт М8х25.88.35.019 | 6 | 6 | 9 | |||
| 10 | Шайба Т Г | Шайба 8Т 65Г 09 | 15 | 15 | 10 | |||
| 11 | Шайба | 31386-1 | 8 | 8 | 11 | |||
| 12 | Болт Mx | Болт М8х20.58.019 | 5 | 5 | 12 | |||
| 13 | Орех М | Гайка М8.6.019 | 14 | 14 | 13 | |||
| 14 | Кожух | 50-47-132СП | 1 | 1 | 14 | |||
| 15 | корпус | 50-47-163СП | 1 | 1 | 15 | |||
| 16 | шпонка | 700-34-2039 | 1 | 1 | 16 | |||
| 17 | Крыльчатка | 50-47-134СП | 1 | 1 | 17 | |||
| 18 | Основание | 50-47-133СП | 1 | 1 | 18 | |||
| 19 | Накладка | 50-47-77 | 4 | 4 | 19 | |||
| 20 | Рамка | 50-47-75 | 2 | 2 | 20 | |||
| 21 | Крышка | 50-47-152СП | 1 | 1 | 21 | |||
| 22 | Фильтр | 50-47-76 | 1 | 1 | 22 | |||
| 23 | Уплотнение | 700-40-7653 | 1 | 1 | 23 | |||
| 24 | Стержень | 50-47-93 | 1 | 1 | 24 | |||
| 25 | Втулка | 18-26-530 | 1 | 1 | 25 | |||
| 26 | прокладка | 700-40-6125 | 2 | 2 | 26 | |||
| 27 | Планка | 60-47-16 | 2 | 2 | 27 | |||
| 28 | Болт | 700-28-2176-01 | 1 | 1 | 28 | |||
| 29 | Фланец | 50-47-74 | 1 | 1 | 29 | |||
| 30 | Уплотнение | 700-40-7652 | 2 | 2 | 30 | |||
| 31 | прокладка | 700-40-6115 | 2 | 2 | 31 | |||
| 32 | Кожух | 50-47-73 | 1 | 1 | 32 | |||
| 33 | Воздухораспределитель | 50-47-44 | 1 | 1 | 33 | |||
| 34 | Зажим | 50-47-45 | 1 | 1 | 34 | |||
| 35 | Болт Mx | Болт М6х25.58.019 | 1 | 1 | 35 | |||
| 36 | Орех М | Гайка М6.6.019 | 2 | 2 | 36 | |||
| 37 | Шайба | 31358-1 | 1 | 1 | 37 | |||
| 38 | Уплотнение | 700-40-7081-01 | 1 | 1 | 38 | |||
| 39 | Уплотнение | 700-40-7081-02 | 1 | 1 | 39 | |||
| 40 | Электродвигатель | 591,373 | 1 | 1 | 40 | |||
| 41 | Электродвигатель | 5918,37 | 1 | 1 | 41 | |||
| 42 | Электродвигатель | 5917,373 | 1 | 1 | 42 | |||
| 44 | Уплотнение | 700-40-6520 | 1 | 1 | 44 |
