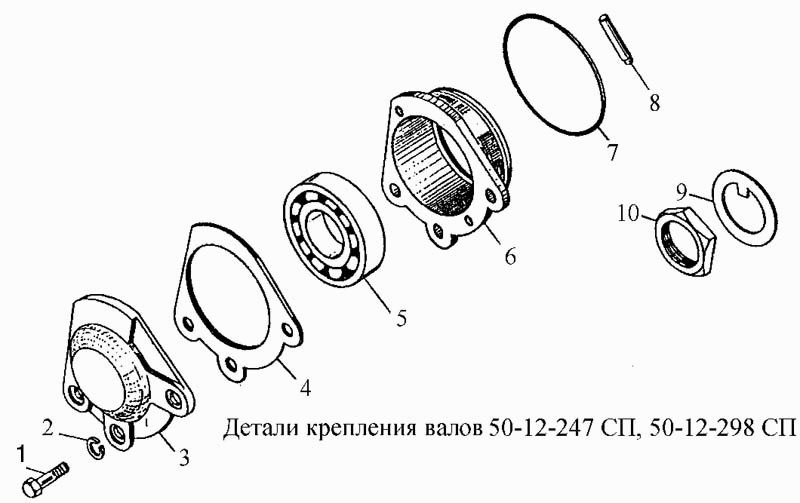

Крепежные детали вала - SP
100%
Название детали
Болт Mx
Заводской номер
Болт М12х45.58.019
Количество на модель
3
№
1
Название детали
Шайба ОТ Г
Заводской номер
Шайба 12 ОТ 65Г 09
Количество на модель
3
№
2
Название детали
Крышка
Заводской номер
18-12-105
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
700-40-2343-1
Количество на модель
1
№
4
Название детали
Подшипник А
Заводской номер
Подшипник 311А
Количество на модель
1
№
5
Название детали
Корпус подшипника
Заводской номер
18-12-190, 18-12-190
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
46791
Количество на модель
1
№
7
Название детали
Стопор
Заводской номер
18-12-274
Количество на модель
1
№
8
Название детали
Стопорная шайба
Заводской номер
700-31-2543
Количество на модель
1
№
9
Название детали
Орех
Заводской номер
700-30-2301
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx | Болт М12х45.58.019 | 3 | 3 | 1 | |||
| 2 | Шайба ОТ Г | Шайба 12 ОТ 65Г 09 | 3 | 3 | 2 | |||
| 3 | Крышка | 18-12-105 | 1 | 1 | 3 | |||
| 4 | прокладка | 700-40-2343-1 | 1 | 1 | 4 | |||
| 5 | Подшипник А | Подшипник 311А | 1 | 1 | 5 | |||
| 6 | Корпус подшипника | 18-12-190, 18-12-190 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 46791 | 1 | 1 | 7 | |||
| 8 | Стопор | 18-12-274 | 1 | 1 | 8 | |||
| 9 | Стопорная шайба | 700-31-2543 | 1 | 1 | 9 | |||
| 10 | Орех | 700-30-2301 | 1 | 1 | 10 |
