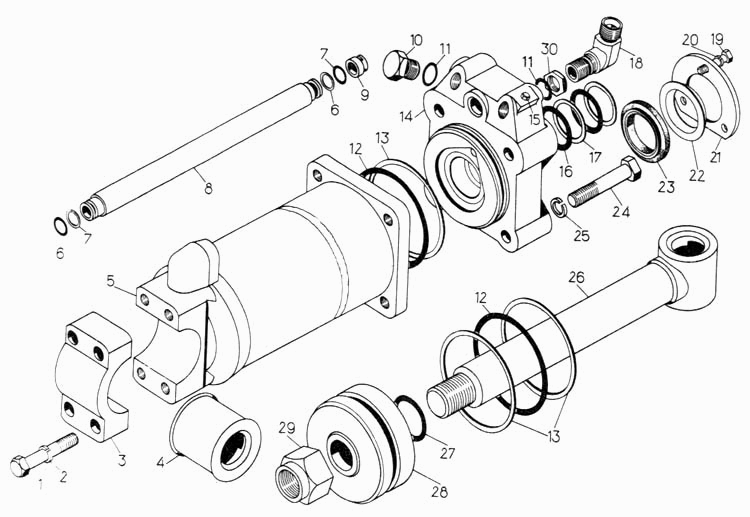

Гидроцилиндр задней навески
100%
Название детали
Цилиндр
Заводской номер
Ц125.250.160.001-II
Количество на модель
2
№
Название детали
Гидроцилиндр
Заводской номер
50-26-267СП
Количество на модель
2
№
Название детали
Крышка передняя в сборе
Заводской номер
Ц125.250.160.010-II
Количество на модель
1
№
Название детали
Маслопровод в сборе
Заводской номер
Ц125.250.160.011-II
Количество на модель
1
№
Название детали
Поршень в сборе
Заводской номер
Ц125.250.160.008-II
Количество на модель
1
№
Название детали
Болт Mx- x
Заводской номер
Болт М18х1,5-6gх70.88.35.016
Количество на модель
4
№
1
Название детали
Шайба ОТ Г
Заводской номер
Шайба 18 ОТ 65Г 09
Количество на модель
4
№
2
Название детали
Бугель
Заводской номер
Ц125.250.160.061-I
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
50-26-1112
Количество на модель
1
№
4
Название детали
Корпус цилиндра в сборе
Заводской номер
Ц125.250.160.007-III
Количество на модель
1
№
5
Название детали
Кольцо Нх
Заводской номер
Кольцо Н2-22х18-3
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
Ц125.250.160.071
Количество на модель
2
№
7
Название детали
Маслопровод
Заводской номер
Ц125.250.160.026-I
Количество на модель
1
№
8
Название детали
Клапан замедлительный
Заводской номер
Ц125.250.160.058-I
Количество на модель
1
№
9
Название детали
Заглушка
Заводской номер
Ц125.250.160.069
Количество на модель
2
№
10
Название детали
Кольцо Нх
Заводской номер
Кольцо Н1-25х20-3
Количество на модель
2
№
11
Название детали
Кольцо Нх
Заводской номер
Кольцо Н1-125х120-3
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
700А.34.29.018-01
Количество на модель
1
№
13
Название детали
Крышка передняя
Заводской номер
Ц125.250.160.021-III
Количество на модель
1
№
14
Название детали
Заглушка "
Заводской номер
Ц90.1212056-II
Количество на модель
2
№
15
Название детали
Кольцо Нх
Заводской номер
Кольцо Н1-60х50-3
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
700.46.12.026-3
Количество на модель
2
№
17
Название детали
Угольник
Заводской номер
700А.34.29.07
Количество на модель
2
№
18
Название детали
Болт M- x
Заводской номер
Болт М10-6gх20.56.016
Количество на модель
3
№
19
Название детали
Шайба Г
Заводской номер
Шайба 10 65Г 05
Количество на модель
3
№
20
Название детали
Крышка
Заводской номер
700.46.12.021
Количество на модель
1
№
21
Название детали
Скребок
Заводской номер
700.46.12.022-1
Количество на модель
1
№
22
Название детали
Манжета
Заводской номер
700.46.12.023
Количество на модель
1
№
23
Название детали
Болт Mx- x
Заводской номер
Болт М20х1,5-6gх90.88.35.019
Количество на модель
4
№
24
Название детали
Шайба ОТ Г
Заводской номер
Шайба 20 ОТ 65Г 09
Количество на модель
4
№
25
Название детали
Шток
Заводской номер
Ц125.250.160.002-III
Количество на модель
1
№
26
Название детали
Кольцо У- х
Заводской номер
Кольцо У-55х50-3
Количество на модель
1
№
27
Название детали
Поршень
Заводской номер
Ц125.250.160.023
Количество на модель
1
№
28
Название детали
Орех
Заводской номер
Ц125.250.160.064-I
Количество на модель
2
№
29
Название детали
Орех
Заводской номер
700А.34.29.027
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр | Ц125.250.160.001-II | 2 | 2 | |||||
| Гидроцилиндр | 50-26-267СП | 2 | 2 | |||||
| Крышка передняя в сборе | Ц125.250.160.010-II | 1 | 1 | |||||
| Маслопровод в сборе | Ц125.250.160.011-II | 1 | 1 | |||||
| Поршень в сборе | Ц125.250.160.008-II | 1 | 1 | |||||
| 1 | Болт Mx- x | Болт М18х1,5-6gх70.88.35.016 | 4 | 4 | 1 | |||
| 2 | Шайба ОТ Г | Шайба 18 ОТ 65Г 09 | 4 | 4 | 2 | |||
| 3 | Бугель | Ц125.250.160.061-I | 1 | 1 | 3 | |||
| 4 | Втулка | 50-26-1112 | 1 | 1 | 4 | |||
| 5 | Корпус цилиндра в сборе | Ц125.250.160.007-III | 1 | 1 | 5 | |||
| 6 | Кольцо Нх | Кольцо Н2-22х18-3 | 2 | 2 | 6 | |||
| 7 | Шайба | Ц125.250.160.071 | 2 | 2 | 7 | |||
| 8 | Маслопровод | Ц125.250.160.026-I | 1 | 1 | 8 | |||
| 9 | Клапан замедлительный | Ц125.250.160.058-I | 1 | 1 | 9 | |||
| 10 | Заглушка | Ц125.250.160.069 | 2 | 2 | 10 | |||
| 11 | Кольцо Нх | Кольцо Н1-25х20-3 | 2 | 2 | 11 | |||
| 12 | Кольцо Нх | Кольцо Н1-125х120-3 | 1 | 1 | 12 | |||
| 13 | Шайба | 700А.34.29.018-01 | 1 | 1 | 13 | |||
| 14 | Крышка передняя | Ц125.250.160.021-III | 1 | 1 | 14 | |||
| 15 | Заглушка " | Ц90.1212056-II | 2 | 2 | 15 | |||
| 16 | Кольцо Нх | Кольцо Н1-60х50-3 | 2 | 2 | 16 | |||
| 17 | Шайба | 700.46.12.026-3 | 2 | 2 | 17 | |||
| 18 | Угольник | 700А.34.29.07 | 2 | 2 | 18 | |||
| 19 | Болт M- x | Болт М10-6gх20.56.016 | 3 | 3 | 19 | |||
| 20 | Шайба Г | Шайба 10 65Г 05 | 3 | 3 | 20 | |||
| 21 | Крышка | 700.46.12.021 | 1 | 1 | 21 | |||
| 22 | Скребок | 700.46.12.022-1 | 1 | 1 | 22 | |||
| 23 | Манжета | 700.46.12.023 | 1 | 1 | 23 | |||
| 24 | Болт Mx- x | Болт М20х1,5-6gх90.88.35.019 | 4 | 4 | 24 | |||
| 25 | Шайба ОТ Г | Шайба 20 ОТ 65Г 09 | 4 | 4 | 25 | |||
| 26 | Шток | Ц125.250.160.002-III | 1 | 1 | 26 | |||
| 27 | Кольцо У- х | Кольцо У-55х50-3 | 1 | 1 | 27 | |||
| 28 | Поршень | Ц125.250.160.023 | 1 | 1 | 28 | |||
| 29 | Орех | Ц125.250.160.064-I | 2 | 2 | 29 | |||
| 30 | Орех | 700А.34.29.027 | 2 | 2 | 30 |
