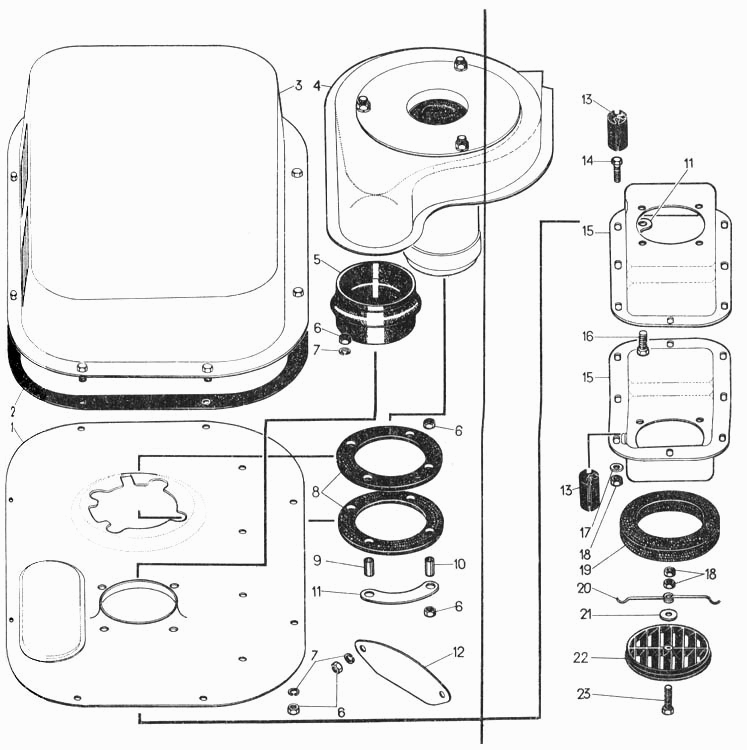

Установка вентилятора кабины
100%
Название детали
Установка вентилятора
Заводской номер
50-47-6СП
Количество на модель
1
№
Название детали
Тарелка
Заводской номер
50-47-118-СП
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
700-40-7055-01
Количество на модель
1
№
2
Название детали
Кожух
Заводской номер
50-47-108-СП
Количество на модель
1
№
3
Название детали
Вентилятор- пылеотделитель
Заводской номер
62-47-115-СП
Количество на модель
1
№
4
Название детали
Патрубок
Заводской номер
700-40-6522
Количество на модель
1
№
5
Название детали
Орех М
Заводской номер
Гайка М8.6.019
Количество на модель
22
№
6
Название детали
Шайба Т Г
Заводской номер
Шайба 8Т 65Г 09
Количество на модель
14
№
7
Название детали
прокладка
Заводской номер
700-40-6125
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
18-26-538
Количество на модель
4
№
9
Название детали
Планка
Заводской номер
60-47-16
Количество на модель
4
№
11
Название детали
Заглушка
Заводской номер
24-74-237
Количество на модель
1
№
12
Название детали
Уплотнение
Заводской номер
700-40-7081
Количество на модель
2
№
13
Название детали
Болт Mx
Заводской номер
Болт М6х20.58.019
Количество на модель
8
№
14
Название детали
Кожух
Заводской номер
60-47-8
Количество на модель
2
№
15
Название детали
Болт Mx
Заводской номер
Болт М8х20.58.019
Количество на модель
4
№
16
Название детали
Контрольная шайба.
Заводской номер
Шайба 6.02.3КП.019
Количество на модель
16
№
17
Название детали
Гайка М.
Заводской номер
Гайка М6. 6.019
Количество на модель
10
№
18
Название детали
Уплотнение
Заводской номер
700-40-6523
Количество на модель
1
№
19
Название детали
Зажим
Заводской номер
50-47-45
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
31453
Количество на модель
1
№
21
Название детали
Воздухораспределитель
Заводской номер
50-47-44
Количество на модель
1
№
22
Название детали
Болт Mx
Заводской номер
Болт М6х25.58.019
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка вентилятора | 50-47-6СП | 1 | 1 | |||||
| 1 | Тарелка | 50-47-118-СП | 1 | 1 | 1 | |||
| 2 | прокладка | 700-40-7055-01 | 1 | 1 | 2 | |||
| 3 | Кожух | 50-47-108-СП | 1 | 1 | 3 | |||
| 4 | Вентилятор- пылеотделитель | 62-47-115-СП | 1 | 1 | 4 | |||
| 5 | Патрубок | 700-40-6522 | 1 | 1 | 5 | |||
| 6 | Орех М | Гайка М8.6.019 | 22 | 22 | 6 | |||
| 7 | Шайба Т Г | Шайба 8Т 65Г 09 | 14 | 14 | 7 | |||
| 8 | прокладка | 700-40-6125 | 1 | 1 | 8 | |||
| 9 | Втулка | 18-26-538 | 4 | 4 | 9 | |||
| 11 | Планка | 60-47-16 | 4 | 4 | 11 | |||
| 12 | Заглушка | 24-74-237 | 1 | 1 | 12 | |||
| 13 | Уплотнение | 700-40-7081 | 2 | 2 | 13 | |||
| 14 | Болт Mx | Болт М6х20.58.019 | 8 | 8 | 14 | |||
| 15 | Кожух | 60-47-8 | 2 | 2 | 15 | |||
| 16 | Болт Mx | Болт М8х20.58.019 | 4 | 4 | 16 | |||
| 17 | Контрольная шайба. | Шайба 6.02.3КП.019 | 16 | 16 | 17 | |||
| 18 | Гайка М. | Гайка М6. 6.019 | 10 | 10 | 18 | |||
| 19 | Уплотнение | 700-40-6523 | 1 | 1 | 19 | |||
| 20 | Зажим | 50-47-45 | 1 | 1 | 20 | |||
| 21 | Шайба | 31453 | 1 | 1 | 21 | |||
| 22 | Воздухораспределитель | 50-47-44 | 1 | 1 | 22 | |||
| 23 | Болт Mx | Болт М6х25.58.019 | 1 | 1 | 23 |
