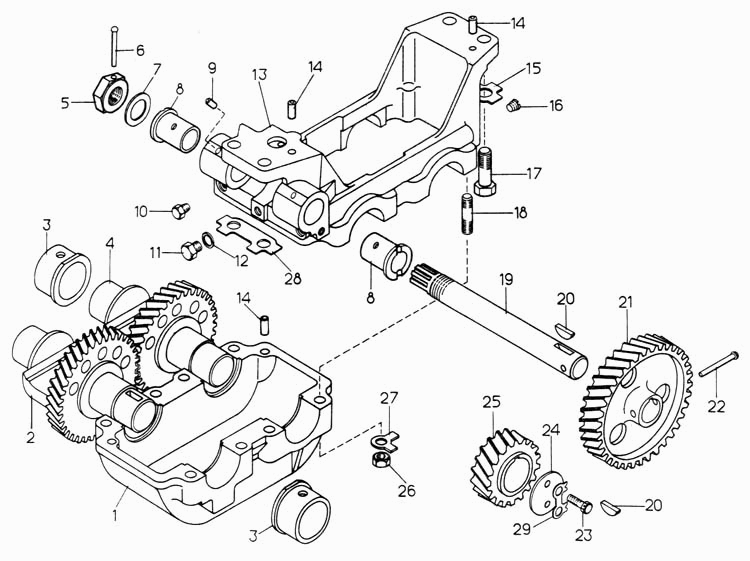

Уравновешивающий механизм
100%
Название детали
Валик в сборе с шестерней
Заводской номер
51-66-106СП
Количество на модель
1
№
Название детали
корпус
Заводской номер
51-66-103СП
Количество на модель
1
№
Название детали
корпус
Заводской номер
51-66-104СП
Количество на модель
1
№
Название детали
Уравновешивающий механизм
Заводской номер
51-66-1СП
Количество на модель
1
№
Название детали
Поддон
Заводской номер
51-66-2
Количество на модель
1
№
1
Название детали
Противовес
Заводской номер
51-66-26
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
51-66-3
Количество на модель
4
№
3
Название детали
Противовес
Заводской номер
51-66-27
Количество на модель
1
№
4
Название детали
Орех
Заводской номер
700-30-2339
Количество на модель
1
№
5
Название детали
Штифт
Заводской номер
700-32-2186-01
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
51-66-30
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
51-66-19
Количество на модель
2
№
8
Название детали
Штифт
Заводской номер
700-32-2195
Количество на модель
2
№
9
Название детали
Пробка
Заводской номер
375-1
Количество на модель
4
№
10
Название детали
Пробка
Заводской номер
37151
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
51-06-8
Количество на модель
1
№
12
Название детали
корпус
Заводской номер
51-66-16
Количество на модель
1
№
13
Название детали
Штифт
Заводской номер
700-32-2198
Количество на модель
2
№
14
Название детали
Тарелка
Заводской номер
700-31-2546
Количество на модель
1
№
15
Название детали
Пробка
Заводской номер
37102
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
28639
Количество на модель
4
№
17
Название детали
Шпилька
Заводской номер
700-29-2353
Количество на модель
8
№
18
Название детали
Валик промежуточный
Заводской номер
51-66-22
Количество на модель
1
№
19
Название детали
шпонка
Заводской номер
700-34-2051
Количество на модель
1
№
20
Название детали
Шестерня
Заводской номер
51-66-23
Количество на модель
1
№
21
Название детали
Штифт
Заводской номер
700-32-2186
Количество на модель
1
№
22
Название детали
Болт Mx
Заводской номер
Болт М8х20.58.019
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
51-66-12
Количество на модель
1
№
24
Название детали
Шестерня
Заводской номер
51-66-11
Количество на модель
1
№
25
Название детали
Гайка Mx-
Заводской номер
Гайка М12х1,25-6.019
Количество на модель
8
№
26
Название детали
Шайба
Заводской номер
700-31-2337
Количество на модель
8
№
27
Название детали
Тарелка
Заводской номер
700-31-2527
Количество на модель
1
№
28
Название детали
Шайба
Заводской номер
700-31-2605
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Валик в сборе с шестерней | 51-66-106СП | 1 | 1 | |||||
| корпус | 51-66-103СП | 1 | 1 | |||||
| корпус | 51-66-104СП | 1 | 1 | |||||
| Уравновешивающий механизм | 51-66-1СП | 1 | 1 | |||||
| 1 | Поддон | 51-66-2 | 1 | 1 | 1 | |||
| 2 | Противовес | 51-66-26 | 1 | 1 | 2 | |||
| 3 | Втулка | 51-66-3 | 4 | 4 | 3 | |||
| 4 | Противовес | 51-66-27 | 1 | 1 | 4 | |||
| 5 | Орех | 700-30-2339 | 1 | 1 | 5 | |||
| 6 | Штифт | 700-32-2186-01 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 51-66-30 | 1 | 1 | 7 | |||
| 8 | Втулка | 51-66-19 | 2 | 2 | 8 | |||
| 9 | Штифт | 700-32-2195 | 2 | 2 | 9 | |||
| 10 | Пробка | 375-1 | 4 | 4 | 10 | |||
| 11 | Пробка | 37151 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 51-06-8 | 1 | 1 | 12 | |||
| 13 | корпус | 51-66-16 | 1 | 1 | 13 | |||
| 14 | Штифт | 700-32-2198 | 2 | 2 | 14 | |||
| 15 | Тарелка | 700-31-2546 | 1 | 1 | 15 | |||
| 16 | Пробка | 37102 | 2 | 2 | 16 | |||
| 17 | Болт | 28639 | 4 | 4 | 17 | |||
| 18 | Шпилька | 700-29-2353 | 8 | 8 | 18 | |||
| 19 | Валик промежуточный | 51-66-22 | 1 | 1 | 19 | |||
| 20 | шпонка | 700-34-2051 | 1 | 1 | 20 | |||
| 21 | Шестерня | 51-66-23 | 1 | 1 | 21 | |||
| 22 | Штифт | 700-32-2186 | 1 | 1 | 22 | |||
| 23 | Болт Mx | Болт М8х20.58.019 | 2 | 2 | 23 | |||
| 24 | Шайба | 51-66-12 | 1 | 1 | 24 | |||
| 25 | Шестерня | 51-66-11 | 1 | 1 | 25 | |||
| 26 | Гайка Mx- | Гайка М12х1,25-6.019 | 8 | 8 | 26 | |||
| 27 | Шайба | 700-31-2337 | 8 | 8 | 27 | |||
| 28 | Тарелка | 700-31-2527 | 1 | 1 | 28 | |||
| 29 | Шайба | 700-31-2605 | 1 | 1 | 29 |
