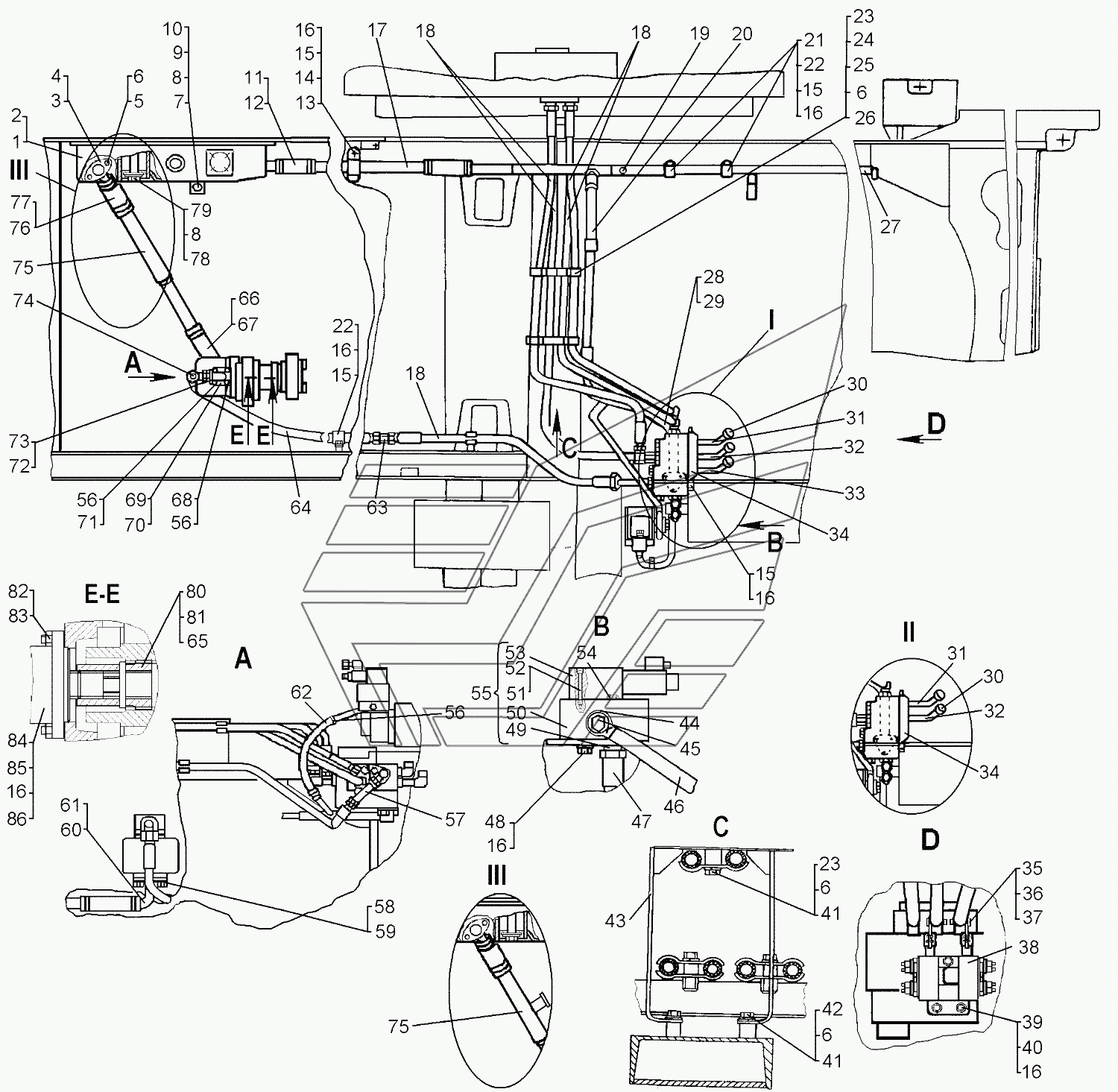

Гидросистема трубоукладчика
100%
Название детали
Гидросистема трубоукладчика
Заводской номер
48-26-62-01СП
Количество на модель
№
Название детали
Гидросистема трубоукладчика
Заводской номер
48-26-62СП
Количество на модель
№
Название детали
Бак
Заводской номер
64-26-39СП
Количество на модель
№
1
Название детали
прокладка
Заводской номер
64-26-314СП
Количество на модель
№
2
Название детали
Патрубок
Заводской номер
64-26-161
Количество на модель
№
3
Название детали
прокладка
Заводской номер
700-40-7341
Количество на модель
№
4
Название детали
Болт
Заводской номер
БолтМ12-6gх30.58.019
Количество на модель
№
5
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба12.ОТ.65Г.09
Количество на модель
№
6
Название детали
Болт
Заводской номер
БолтМ16-6gх50.88.35.019
Количество на модель
№
7
Название детали
Болт M- x
Заводской номер
БолтМ16-6gх50.109.019
Количество на модель
№
7
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба16.ОТ.65Г.09
Количество на модель
№
8
Название детали
Шайба
Заводской номер
31477-01
Количество на модель
№
9
Название детали
Орехов М.Н.
Заводской номер
ГайкаМ16-7Н.6.019
Количество на модель
№
10
Название детали
Рукав
Заводской номер
700-40-5968
Количество на модель
№
11
Название детали
Хомут
Заводской номер
18-26-320СП
Количество на модель
№
12
Название детали
Скоба и планка (составной хомут)
Заводской номер
50-26-206
Количество на модель
№
13
Название детали
Скоба и планка (составной хомут)
Заводской номер
50-26-207
Количество на модель
№
14
Название детали
Болт
Заводской номер
БолтМ10-6gх20.58.019
Количество на модель
№
15
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба10.ОТ.65Г.09
Количество на модель
№
16
Название детали
Труба
Заводской номер
48-26-292
Количество на модель
№
17
Название детали
Рукав
Заводской номер
50-26-485-11СП
Количество на модель
№
18
Название детали
Рукав
Заводской номер
50-26-485-10СП
Количество на модель
№
18
Название детали
Датчик аварийного давления масла
Заводской номер
ММ128-3810.600
Количество на модель
№
19
Название детали
Рукав
Заводской номер
50-26-485-04СП
Количество на модель
№
20
Название детали
Рукав для тропиков
Заводской номер
50-26-485-05СП
Количество на модель
№
20
Название детали
Переходник
Заводской номер
50-26-70
Количество на модель
№
21
Название детали
Хомут
Заводской номер
261115
Количество на модель
№
22
Название детали
Прижим
Заводской номер
50-60-230
Количество на модель
№
23
Название детали
Муфта
Заводской номер
42212
Количество на модель
№
24
Название детали
Болт
Заводской номер
БолтМ12-6gх45.58.019
Количество на модель
№
25
Название детали
Втулка
Заводской номер
41832
Количество на модель
№
26
Название детали
Труба
Заводской номер
48-26-228СП
Количество на модель
№
27
Название детали
Труба
Заводской номер
48-26-257СП
Количество на модель
№
28
Название детали
прокладка
Заводской номер
700-40-6929
Количество на модель
№
29
Название детали
Ручка
Заводской номер
13310СП
Количество на модель
№
30
Название детали
Рычаг
Заводской номер
48-26-338-02СП
Количество на модель
№
31
Название детали
Рычаг
Заводской номер
48-26-338-01СП
Количество на модель
№
32
Название детали
Рычаг
Заводской номер
48-26-338СП
Количество на модель
№
33
Название детали
Гидрораспределитель
Заводской номер
48-26-239-01СП
Количество на модель
№
34
Название детали
Гидрораспределитель
Заводской номер
48-26-239СП
Количество на модель
№
34
Название детали
Палец
Заводской номер
700-47-2193-01
Количество на модель
№
35
Название детали
Шплинт х
Заводской номер
Шплинт2х16.019
Количество на модель
№
36
Название детали
Шайба
Заводской номер
31434
Количество на модель
№
37
Название детали
корпус
Заводской номер
48-26-337СП
Количество на модель
№
38
Название детали
Болт
Заводской номер
БолтМ10-6gх25.58.019
Количество на модель
№
39
Название детали
Шайба
Заводской номер
31308-1
Количество на модель
№
40
Название детали
Болт
Заводской номер
БолтМ12-6gх25.58.019
Количество на модель
№
41
Название детали
Шайба
Заводской номер
3135-1
Количество на модель
№
42
Название детали
Кронштейн
Заводской номер
48-26-265СП
Количество на модель
№
43
Название детали
КОЛЬЦО
Заводской номер
40910
Количество на модель
№
44
Название детали
Болт полый
Заводской номер
700-41-3306
Количество на модель
№
45
Название детали
Труба
Заводской номер
48-26-264СП
Количество на модель
№
46
Название детали
РВД- - Мх, 5/Мх, 590°(Г=)- У
Заводской номер
РВД12-70-500-180-М20х1,5(13)/М20х1,5(13)90°(Г=70)-У
Количество на модель
№
47
Название детали
Болт
Заводской номер
БолтМ10-6gх30.58.019
Количество на модель
№
48
Название детали
Штуцер
Заводской номер
700-41-3661
Количество на модель
№
49
Название детали
Тарелка
Заводской номер
48-26-317
Количество на модель
№
50
Название детали
Винт мех
Заводской номер
ВинтМ5-6ех50.88.019
Количество на модель
№
51
Название детали
Шайба Т.Г.
Заводской номер
Шайба5Т.65Г.06
Количество на модель
№
52
Название детали
Гидрораспределитель
Заводской номер
ЮФЕИ.306113.006
Количество на модель
№
53
Название детали
Кольцо уплотнительное
Заводской номер
Кольцо9,25х1,78
Количество на модель
№
54
Название детали
Гидроузел
Заводской номер
48-26-336СП
Количество на модель
№
55
Название детали
Хомут
Заводской номер
700-41-2228СП
Количество на модель
№
56
Название детали
Хомут червячный
Заводской номер
20-32/12W2
Количество на модель
№
56
Название детали
Труба
Заводской номер
80-26-131СП
Количество на модель
№
57
Название детали
Болт
Заводской номер
БолтМ8-6gх30.88.35.019
Количество на модель
№
58
Название детали
Шайба Т.Г.
Заводской номер
Шайба8Т.65Г.09
Количество на модель
№
59
Название детали
Труба
Заводской номер
48-26-270СП
Количество на модель
№
60
Название детали
прокладка
Заводской номер
700-40-7790
Количество на модель
№
61
Название детали
Рукав
Заводской номер
700-46-2165
Количество на модель
№
62
Название детали
Штуцер проходной
Заводской номер
700-41-3567
Количество на модель
№
63
Название детали
Рукав
Заводской номер
50-26-485-02СП
Количество на модель
№
64
Название детали
Рукав
Заводской номер
50-26-485-03СП
Количество на модель
№
64
Название детали
Втулка
Заводской номер
48-26-206
Количество на модель
№
65
Название детали
Рукав
Заводской номер
700-46-2142
Количество на модель
№
66
Название детали
Хомут
Заводской номер
700-41-2224СП
Количество на модель
№
67
Название детали
Хомут червячный
Заводской номер
32-50/12W2
Количество на модель
№
67
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх55.88.35.019
Количество на модель
№
68
Название детали
Муфта угловая
Заводской номер
21-56-44
Количество на модель
№
69
Название детали
КОЛЬЦО
Заводской номер
700-40-7415
Количество на модель
№
70
Название детали
Болт
Заводской номер
БолтМ8-6gх25.88.35.019
Количество на модель
№
71
Название детали
Штуцер
Заводской номер
700-41-3413
Количество на модель
№
72
Название детали
КОЛЬЦО
Заводской номер
700-40-2135
Количество на модель
№
73
Название детали
Переходник
Заводской номер
700-41-2246-05СП
Количество на модель
№
74
Название детали
Труба
Заводской номер
48-26-331СП
Количество на модель
№
75
Название детали
Труба
Заводской номер
48-26-333СП
Количество на модель
№
75
Название детали
Рукав
Заводской номер
700-40-3552
Количество на модель
№
76
Название детали
Хомут червячный
Заводской номер
50-70/12W2
Количество на модель
№
77
Название детали
Хомут
Заводской номер
37-26-139СП
Количество на модель
№
77
Название детали
Болт
Заводской номер
БолтМ16-6gх140.88.35.019
Количество на модель
№
78
Название детали
Шайба
Заводской номер
3178
Количество на модель
№
79
Название детали
Муфта
Заводской номер
48-26-207
Количество на модель
№
80
Название детали
Штифт
Заводской номер
700-32-2081
Количество на модель
№
81
Название детали
Шпилька
Заводской номер
700-29-2354
Количество на модель
№
82
Название детали
Орех
Заводской номер
700-30-2099
Количество на модель
№
83
Название детали
Насос шестеренный
Заводской номер
НШ32М-3Л
Количество на модель
№
84
Название детали
прокладка
Заводской номер
700-40-2631
Количество на модель
№
85
Название детали
Болт Mx
Заводской номер
БолтМ10х35.58.019
Количество на модель
№
86
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема трубоукладчика | 48-26-62-01СП | |||||||
| Гидросистема трубоукладчика | 48-26-62СП | |||||||
| 1 | Бак | 64-26-39СП | 1 | |||||
| 2 | прокладка | 64-26-314СП | 2 | |||||
| 3 | Патрубок | 64-26-161 | 3 | |||||
| 4 | прокладка | 700-40-7341 | 4 | |||||
| 5 | Болт | БолтМ12-6gх30.58.019 | 5 | |||||
| 6 | Шайба .ОТ.Г. | Шайба12.ОТ.65Г.09 | 6 | |||||
| 7 | Болт | БолтМ16-6gх50.88.35.019 | 7 | |||||
| 7 | Болт M- x | БолтМ16-6gх50.109.019 | 7 | |||||
| 8 | Шайба .ОТ.Г. | Шайба16.ОТ.65Г.09 | 8 | |||||
| 9 | Шайба | 31477-01 | 9 | |||||
| 10 | Орехов М.Н. | ГайкаМ16-7Н.6.019 | 10 | |||||
| 11 | Рукав | 700-40-5968 | 11 | |||||
| 12 | Хомут | 18-26-320СП | 12 | |||||
| 13 | Скоба и планка (составной хомут) | 50-26-206 | 13 | |||||
| 14 | Скоба и планка (составной хомут) | 50-26-207 | 14 | |||||
| 15 | Болт | БолтМ10-6gх20.58.019 | 15 | |||||
| 16 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 16 | |||||
| 17 | Труба | 48-26-292 | 17 | |||||
| 18 | Рукав | 50-26-485-11СП | 18 | |||||
| 18 | Рукав | 50-26-485-10СП | 18 | |||||
| 19 | Датчик аварийного давления масла | ММ128-3810.600 | 19 | |||||
| 20 | Рукав | 50-26-485-04СП | 20 | |||||
| 20 | Рукав для тропиков | 50-26-485-05СП | 20 | |||||
| 21 | Переходник | 50-26-70 | 21 | |||||
| 22 | Хомут | 261115 | 22 | |||||
| 23 | Прижим | 50-60-230 | 23 | |||||
| 24 | Муфта | 42212 | 24 | |||||
| 25 | Болт | БолтМ12-6gх45.58.019 | 25 | |||||
| 26 | Втулка | 41832 | 26 | |||||
| 27 | Труба | 48-26-228СП | 27 | |||||
| 28 | Труба | 48-26-257СП | 28 | |||||
| 29 | прокладка | 700-40-6929 | 29 | |||||
| 30 | Ручка | 13310СП | 30 | |||||
| 31 | Рычаг | 48-26-338-02СП | 31 | |||||
| 32 | Рычаг | 48-26-338-01СП | 32 | |||||
| 33 | Рычаг | 48-26-338СП | 33 | |||||
| 34 | Гидрораспределитель | 48-26-239-01СП | 34 | |||||
| 34 | Гидрораспределитель | 48-26-239СП | 34 | |||||
| 35 | Палец | 700-47-2193-01 | 35 | |||||
| 36 | Шплинт х | Шплинт2х16.019 | 36 | |||||
| 37 | Шайба | 31434 | 37 | |||||
| 38 | корпус | 48-26-337СП | 38 | |||||
| 39 | Болт | БолтМ10-6gх25.58.019 | 39 | |||||
| 40 | Шайба | 31308-1 | 40 | |||||
| 41 | Болт | БолтМ12-6gх25.58.019 | 41 | |||||
| 42 | Шайба | 3135-1 | 42 | |||||
| 43 | Кронштейн | 48-26-265СП | 43 | |||||
| 44 | КОЛЬЦО | 40910 | 44 | |||||
| 45 | Болт полый | 700-41-3306 | 45 | |||||
| 46 | Труба | 48-26-264СП | 46 | |||||
| 47 | РВД- - Мх, 5/Мх, 590°(Г=)- У | РВД12-70-500-180-М20х1,5(13)/М20х1,5(13)90°(Г=70)-У | 47 | |||||
| 48 | Болт | БолтМ10-6gх30.58.019 | 48 | |||||
| 49 | Штуцер | 700-41-3661 | 49 | |||||
| 50 | Тарелка | 48-26-317 | 50 | |||||
| 51 | Винт мех | ВинтМ5-6ех50.88.019 | 51 | |||||
| 52 | Шайба Т.Г. | Шайба5Т.65Г.06 | 52 | |||||
| 53 | Гидрораспределитель | ЮФЕИ.306113.006 | 53 | |||||
| 54 | Кольцо уплотнительное | Кольцо9,25х1,78 | 54 | |||||
| 55 | Гидроузел | 48-26-336СП | 55 | |||||
| 56 | Хомут | 700-41-2228СП | 56 | |||||
| 56 | Хомут червячный | 20-32/12W2 | 56 | |||||
| 57 | Труба | 80-26-131СП | 57 | |||||
| 58 | Болт | БолтМ8-6gх30.88.35.019 | 58 | |||||
| 59 | Шайба Т.Г. | Шайба8Т.65Г.09 | 59 | |||||
| 60 | Труба | 48-26-270СП | 60 | |||||
| 61 | прокладка | 700-40-7790 | 61 | |||||
| 62 | Рукав | 700-46-2165 | 62 | |||||
| 63 | Штуцер проходной | 700-41-3567 | 63 | |||||
| 64 | Рукав | 50-26-485-02СП | 64 | |||||
| 64 | Рукав | 50-26-485-03СП | 64 | |||||
| 65 | Втулка | 48-26-206 | 65 | |||||
| 66 | Рукав | 700-46-2142 | 66 | |||||
| 67 | Хомут | 700-41-2224СП | 67 | |||||
| 67 | Хомут червячный | 32-50/12W2 | 67 | |||||
| 68 | Болт M- x | БолтМ8-6gх55.88.35.019 | 68 | |||||
| 69 | Муфта угловая | 21-56-44 | 69 | |||||
| 70 | КОЛЬЦО | 700-40-7415 | 70 | |||||
| 71 | Болт | БолтМ8-6gх25.88.35.019 | 71 | |||||
| 72 | Штуцер | 700-41-3413 | 72 | |||||
| 73 | КОЛЬЦО | 700-40-2135 | 73 | |||||
| 74 | Переходник | 700-41-2246-05СП | 74 | |||||
| 75 | Труба | 48-26-331СП | 75 | |||||
| 75 | Труба | 48-26-333СП | 75 | |||||
| 76 | Рукав | 700-40-3552 | 76 | |||||
| 77 | Хомут червячный | 50-70/12W2 | 77 | |||||
| 77 | Хомут | 37-26-139СП | 77 | |||||
| 78 | Болт | БолтМ16-6gх140.88.35.019 | 78 | |||||
| 79 | Шайба | 3178 | 79 | |||||
| 80 | Муфта | 48-26-207 | 80 | |||||
| 81 | Штифт | 700-32-2081 | 81 | |||||
| 82 | Шпилька | 700-29-2354 | 82 | |||||
| 83 | Орех | 700-30-2099 | 83 | |||||
| 84 | Насос шестеренный | НШ32М-3Л | 84 | |||||
| 85 | прокладка | 700-40-2631 | 85 | |||||
| 86 | Болт Mx | БолтМ10х35.58.019 | 86 |
