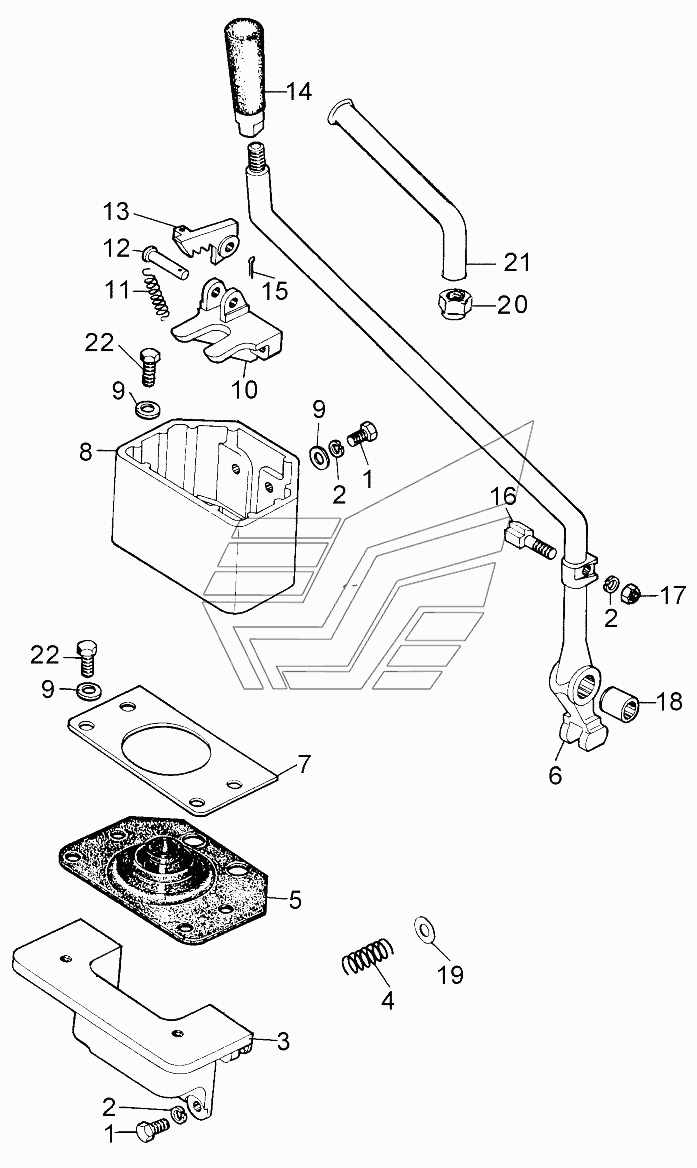

Механизм управления поворотом- продолжение
100%
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх20.58.019
Количество на модель
№
1
Название детали
Шайба Т.Г.
Заводской номер
Шайба8Т.65Г.09
Количество на модель
№
2
Название детали
Кожух
Заводской номер
24-13-6
Количество на модель
№
3
Название детали
Пружина
Заводской номер
38346
Количество на модель
№
4
Название детали
чехол
Заводской номер
700-40-7238
Количество на модель
№
5
Название детали
Рычаг
Заводской номер
24-13-101СП
Количество на модель
№
6
Название детали
Рамка
Заводской номер
50-13-37
Количество на модель
№
7
Название детали
Кожух
Заводской номер
50-13-124
Количество на модель
№
8
Название детали
Шайба
Заводской номер
31386
Количество на модель
№
9
Название детали
Кронштейн
Заводской номер
64-13-21
Количество на модель
№
10
Название детали
Пружина
Заводской номер
700-38-2089-01
Количество на модель
№
11
Название детали
Палец
Заводской номер
35-13-20
Количество на модель
№
12
Название детали
Рычаг
Заводской номер
24-13-8
Количество на модель
№
13
Название детали
Ручка
Заводской номер
15202СП
Количество на модель
№
14
Название детали
Шплинт х
Заводской номер
Шплинт2х14.01.019
Количество на модель
№
15
Название детали
Зуб
Заводской номер
35-13-15
Количество на модель
№
16
Название детали
Орех
Заводской номер
ГайкаМ8.6.019
Количество на модель
№
17
Название детали
Втулка
Заводской номер
35-13-18
Количество на модель
№
18
Название детали
Упор
Заводской номер
64-13-140
Количество на модель
№
19
Название детали
Гайка Мх, Н.
Заводской номер
ГайкаМ12х1,25-7Н.6.019
Количество на модель
№
20
Название детали
Ручка
Заводской номер
50-13-277
Количество на модель
№
21
Название детали
Болт
Заводской номер
2848
Количество на модель
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M- x | БолтМ8-6gх20.58.019 | 1 | |||||
| 2 | Шайба Т.Г. | Шайба8Т.65Г.09 | 2 | |||||
| 3 | Кожух | 24-13-6 | 3 | |||||
| 4 | Пружина | 38346 | 4 | |||||
| 5 | чехол | 700-40-7238 | 5 | |||||
| 6 | Рычаг | 24-13-101СП | 6 | |||||
| 7 | Рамка | 50-13-37 | 7 | |||||
| 8 | Кожух | 50-13-124 | 8 | |||||
| 9 | Шайба | 31386 | 9 | |||||
| 10 | Кронштейн | 64-13-21 | 10 | |||||
| 11 | Пружина | 700-38-2089-01 | 11 | |||||
| 12 | Палец | 35-13-20 | 12 | |||||
| 13 | Рычаг | 24-13-8 | 13 | |||||
| 14 | Ручка | 15202СП | 14 | |||||
| 15 | Шплинт х | Шплинт2х14.01.019 | 15 | |||||
| 16 | Зуб | 35-13-15 | 16 | |||||
| 17 | Орех | ГайкаМ8.6.019 | 17 | |||||
| 18 | Втулка | 35-13-18 | 18 | |||||
| 19 | Упор | 64-13-140 | 19 | |||||
| 20 | Гайка Мх, Н. | ГайкаМ12х1,25-7Н.6.019 | 20 | |||||
| 21 | Ручка | 50-13-277 | 21 | |||||
| 22 | Болт | 2848 | 22 |
