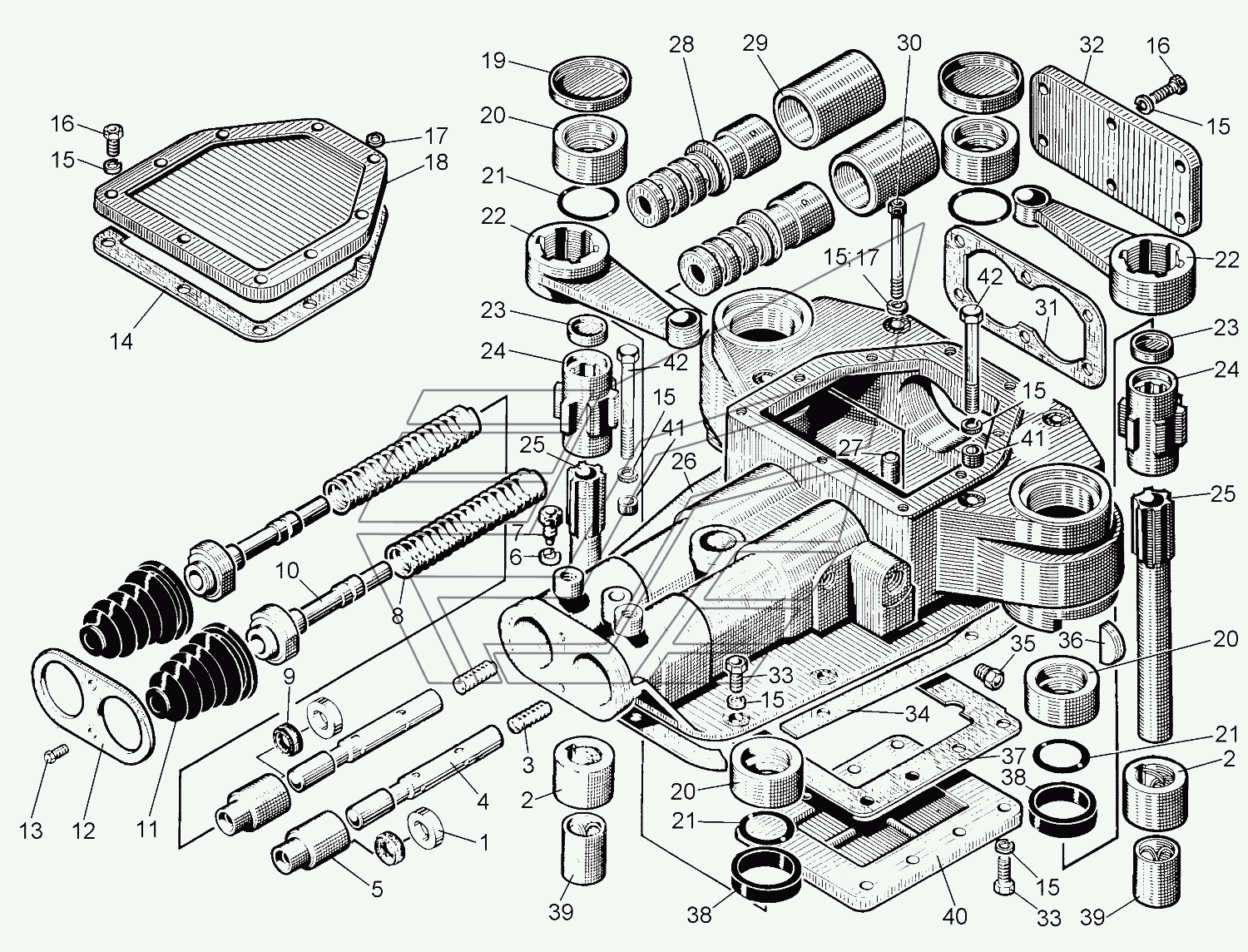

Сервомеханизм управления поворотом
100%
Название детали
Сервомеханизм
Заводской номер
21-17-4СП
Количество на модель
№
Название детали
КОЛЬЦО
Заводской номер
17329
Количество на модель
№
1
Название детали
Втулка
Заводской номер
50-11-37
Количество на модель
№
2
Название детали
Пружина
Заводской номер
700-38-2319
Количество на модель
№
3
Название детали
Золотник
Заводской номер
21-17-106СП
Количество на модель
№
4
Название детали
Втулка
Заводской номер
21-17-44
Количество на модель
№
5
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба12.ОТ.65Г.09
Количество на модель
№
6
Название детали
Винт
Заводской номер
35202
Количество на модель
№
7
Название детали
Пружина
Заводской номер
700-38-2723
Количество на модель
№
8
Название детали
Манжета
Заводской номер
700-40-9455
Количество на модель
№
9
Название детали
Толкатель
Заводской номер
17385
Количество на модель
№
10
Название детали
чехол
Заводской номер
40589
Количество на модель
№
11
Название детали
Крышка
Заводской номер
17498
Количество на модель
№
12
Название детали
Болт Mx
Заводской номер
БолтМ6х16.58.019
Количество на модель
№
13
Название детали
прокладка
Заводской номер
700-40-5959
Количество на модель
№
14
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба10.ОТ.65Г.09
Количество на модель
№
15
Название детали
Болт M- x
Заводской номер
БолтМ10-6gх30.58
Количество на модель
№
16
Название детали
КОЛЬЦО
Заводской номер
40912
Количество на модель
№
17
Название детали
Крышка
Заводской номер
21-17-27-1
Количество на модель
№
18
Название детали
Заглушка
Заводской номер
17311
Количество на модель
№
19
Название детали
Втулка
Заводской номер
21-17-22
Количество на модель
№
20
Название детали
Кольцо- -
Заводской номер
042-050-46-2-5
Количество на модель
№
21
Название детали
Рычаг
Заводской номер
17482
Количество на модель
№
22
Название детали
Заглушка
Заводской номер
0295
Количество на модель
№
23
Название детали
Муфта
Заводской номер
17310
Количество на модель
№
24
Название детали
Валик
Заводской номер
50-17-25
Количество на модель
№
25
Название детали
корпус
Заводской номер
21-17-37-1
Количество на модель
№
26
Название детали
Штифт цилиндрический
Заводской номер
32221
Количество на модель
№
27
Название детали
Гильза
Заводской номер
17303-1
Количество на модель
№
28
Название детали
Поршень
Заводской номер
21-17-21
Количество на модель
№
29
Название детали
Болт M- x
Заводской номер
БолтМ10-6gх130.58.019
Количество на модель
№
30
Название детали
прокладка
Заводской номер
40714-1
Количество на модель
№
31
Название детали
Крышка
Заводской номер
50-17-5
Количество на модель
№
32
Название детали
Болт
Заводской номер
БолтМ10-6gх25.58.019
Количество на модель
№
33
Название детали
прокладка
Заводской номер
40736
Количество на модель
№
34
Название детали
Пробка
Заводской номер
371
Количество на модель
№
35
Название детали
шпонка
Заводской номер
700-34-2029
Количество на модель
№
36
Название детали
прокладка
Заводской номер
40725-1
Количество на модель
№
37
Название детали
Кольцо- прокладка
Заводской номер
700-40-4532
Количество на модель
№
38
Название детали
Втулка
Заводской номер
50-11-36
Количество на модель
№
39
Название детали
Крышка
Заводской номер
21-17-25-1
Количество на модель
№
40
Название детали
Втулка
Заводской номер
51-70-2
Количество на модель
№
41
Название детали
Болт
Заводской номер
БолтМ10-6gх120.58.019
Количество на модель
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сервомеханизм | 21-17-4СП | |||||||
| 1 | КОЛЬЦО | 17329 | 1 | |||||
| 2 | Втулка | 50-11-37 | 2 | |||||
| 3 | Пружина | 700-38-2319 | 3 | |||||
| 4 | Золотник | 21-17-106СП | 4 | |||||
| 5 | Втулка | 21-17-44 | 5 | |||||
| 6 | Шайба .ОТ.Г. | Шайба12.ОТ.65Г.09 | 6 | |||||
| 7 | Винт | 35202 | 7 | |||||
| 8 | Пружина | 700-38-2723 | 8 | |||||
| 9 | Манжета | 700-40-9455 | 9 | |||||
| 10 | Толкатель | 17385 | 10 | |||||
| 11 | чехол | 40589 | 11 | |||||
| 12 | Крышка | 17498 | 12 | |||||
| 13 | Болт Mx | БолтМ6х16.58.019 | 13 | |||||
| 14 | прокладка | 700-40-5959 | 14 | |||||
| 15 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 15 | |||||
| 16 | Болт M- x | БолтМ10-6gх30.58 | 16 | |||||
| 17 | КОЛЬЦО | 40912 | 17 | |||||
| 18 | Крышка | 21-17-27-1 | 18 | |||||
| 19 | Заглушка | 17311 | 19 | |||||
| 20 | Втулка | 21-17-22 | 20 | |||||
| 21 | Кольцо- - | 042-050-46-2-5 | 21 | |||||
| 22 | Рычаг | 17482 | 22 | |||||
| 23 | Заглушка | 0295 | 23 | |||||
| 24 | Муфта | 17310 | 24 | |||||
| 25 | Валик | 50-17-25 | 25 | |||||
| 26 | корпус | 21-17-37-1 | 26 | |||||
| 27 | Штифт цилиндрический | 32221 | 27 | |||||
| 28 | Гильза | 17303-1 | 28 | |||||
| 29 | Поршень | 21-17-21 | 29 | |||||
| 30 | Болт M- x | БолтМ10-6gх130.58.019 | 30 | |||||
| 31 | прокладка | 40714-1 | 31 | |||||
| 32 | Крышка | 50-17-5 | 32 | |||||
| 33 | Болт | БолтМ10-6gх25.58.019 | 33 | |||||
| 34 | прокладка | 40736 | 34 | |||||
| 35 | Пробка | 371 | 35 | |||||
| 36 | шпонка | 700-34-2029 | 36 | |||||
| 37 | прокладка | 40725-1 | 37 | |||||
| 38 | Кольцо- прокладка | 700-40-4532 | 38 | |||||
| 39 | Втулка | 50-11-36 | 39 | |||||
| 40 | Крышка | 21-17-25-1 | 40 | |||||
| 41 | Втулка | 51-70-2 | 41 | |||||
| 42 | Болт | БолтМ10-6gх120.58.019 | 42 |
