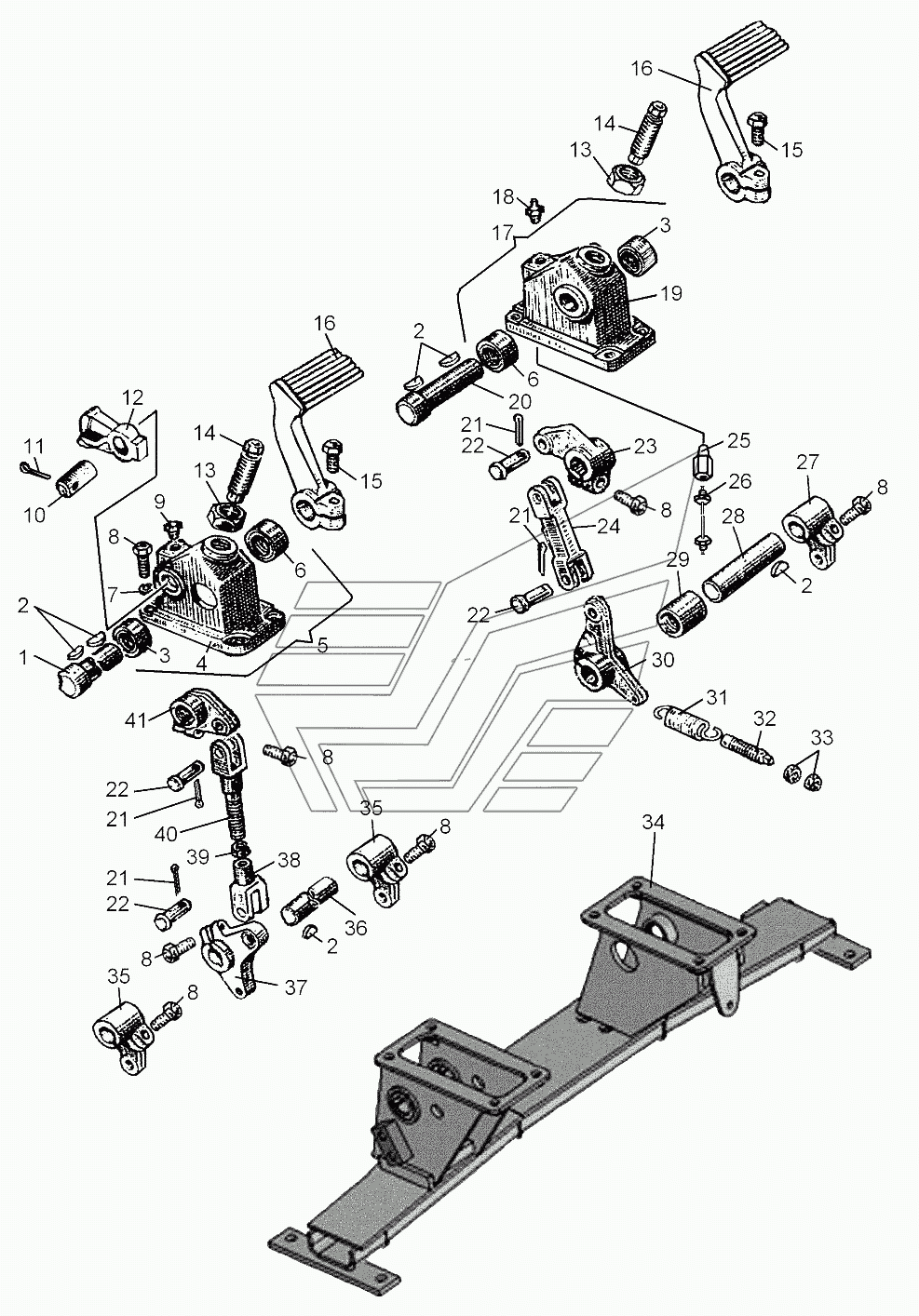

Установка педалей
100%
Название детали
Установка педалей
Заводской номер
48-15-112СП
Количество на модель
№
Название детали
Вот
Заводской номер
50-15-28
Количество на модель
№
1
Название детали
шпонка
Заводской номер
34128
Количество на модель
№
2
Название детали
Втулка
Заводской номер
50-15-22
Количество на модель
№
3
Название детали
Колонка
Заводской номер
50-15-32
Количество на модель
№
4
Название детали
Колонка
Заводской номер
50-15-105СП
Количество на модель
№
5
Название детали
Втулка
Заводской номер
50-15-23
Количество на модель
№
6
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба10.ОТ.65Г.09
Количество на модель
№
7
Название детали
Болт
Заводской номер
БолтМ10-6gх25.58.019
Количество на модель
№
8
Название детали
Пробка
Заводской номер
375-01
Количество на модель
№
9
Название детали
Вот
Заводской номер
700-47-2099
Количество на модель
№
10
Название детали
Шплинт
Заводской номер
Шплинт4х32.019
Количество на модель
№
11
Название детали
Фиксатор
Заводской номер
50-15-29
Количество на модель
№
12
Название детали
Гайка Мх, Н.
Заводской номер
ГайкаМ16х1,5-6Н.6.019
Количество на модель
№
13
Название детали
Упор
Заводской номер
50-15-57
Количество на модель
№
14
Название детали
BoltMx
Заводской номер
БолтМ10х30.58.019
Количество на модель
№
15
Название детали
Педаль
Заводской номер
24-15-23
Количество на модель
№
16
Название детали
Колонка
Заводской номер
48-15-121СП
Количество на модель
№
17
Название детали
Масленка
Заводской номер
1.3.Ц6
Количество на модель
№
18
Название детали
Колонка
Заводской номер
48-15-15
Количество на модель
№
19
Название детали
Вот
Заводской номер
50-15-2
Количество на модель
№
20
Название детали
Шплинт х
Заводской номер
Шплинт3,2х25
Количество на модель
№
21
Название детали
Палец
Заводской номер
17317
Количество на модель
№
22
Название детали
Рычаг
Заводской номер
24-15-104-1
Количество на модель
№
23
Название детали
Тяга
Заводской номер
24-15-106
Количество на модель
№
24
Название детали
Ниппель
Заводской номер
25569
Количество на модель
№
25
Название детали
Труба
Заводской номер
48-15-110СП
Количество на модель
№
26
Название детали
Рычаг
Заводской номер
24-15-63-1
Количество на модель
№
27
Название детали
Вот
Заводской номер
50-15-19
Количество на модель
№
28
Название детали
Втулка
Заводской номер
50-15-20
Количество на модель
№
29
Название детали
Рычаг
Заводской номер
24-15-105-1
Количество на модель
№
30
Название детали
Пружина
Заводской номер
700-38-2279
Количество на модель
№
31
Название детали
Винт
Заводской номер
06412
Количество на модель
№
32
Название детали
Гайка Mx
Заводской номер
ГайкаМ8х1.6.019
Количество на модель
№
33
Название детали
Кронштейн
Заводской номер
48-15-113СП
Количество на модель
№
34
Название детали
Рычаг
Заводской номер
48-15-14
Количество на модель
№
35
Название детали
Валик
Заводской номер
48-15-2
Количество на модель
№
36
Название детали
Рычаг
Заводской номер
24-15-64-1
Количество на модель
№
37
Название детали
Вилка
Заводской номер
24-15-109
Количество на модель
№
38
Название детали
Орех
Заводской номер
700-30-2414
Количество на модель
№
39
Название детали
Тяга
Заводской номер
24-15-126СП
Количество на модель
№
40
Название детали
Рычаг
Заводской номер
24-15-65-1
Количество на модель
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка педалей | 48-15-112СП | |||||||
| 1 | Вот | 50-15-28 | 1 | |||||
| 2 | шпонка | 34128 | 2 | |||||
| 3 | Втулка | 50-15-22 | 3 | |||||
| 4 | Колонка | 50-15-32 | 4 | |||||
| 5 | Колонка | 50-15-105СП | 5 | |||||
| 6 | Втулка | 50-15-23 | 6 | |||||
| 7 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 7 | |||||
| 8 | Болт | БолтМ10-6gх25.58.019 | 8 | |||||
| 9 | Пробка | 375-01 | 9 | |||||
| 10 | Вот | 700-47-2099 | 10 | |||||
| 11 | Шплинт | Шплинт4х32.019 | 11 | |||||
| 12 | Фиксатор | 50-15-29 | 12 | |||||
| 13 | Гайка Мх, Н. | ГайкаМ16х1,5-6Н.6.019 | 13 | |||||
| 14 | Упор | 50-15-57 | 14 | |||||
| 15 | BoltMx | БолтМ10х30.58.019 | 15 | |||||
| 16 | Педаль | 24-15-23 | 16 | |||||
| 17 | Колонка | 48-15-121СП | 17 | |||||
| 18 | Масленка | 1.3.Ц6 | 18 | |||||
| 19 | Колонка | 48-15-15 | 19 | |||||
| 20 | Вот | 50-15-2 | 20 | |||||
| 21 | Шплинт х | Шплинт3,2х25 | 21 | |||||
| 22 | Палец | 17317 | 22 | |||||
| 23 | Рычаг | 24-15-104-1 | 23 | |||||
| 24 | Тяга | 24-15-106 | 24 | |||||
| 25 | Ниппель | 25569 | 25 | |||||
| 26 | Труба | 48-15-110СП | 26 | |||||
| 27 | Рычаг | 24-15-63-1 | 27 | |||||
| 28 | Вот | 50-15-19 | 28 | |||||
| 29 | Втулка | 50-15-20 | 29 | |||||
| 30 | Рычаг | 24-15-105-1 | 30 | |||||
| 31 | Пружина | 700-38-2279 | 31 | |||||
| 32 | Винт | 06412 | 32 | |||||
| 33 | Гайка Mx | ГайкаМ8х1.6.019 | 33 | |||||
| 34 | Кронштейн | 48-15-113СП | 34 | |||||
| 35 | Рычаг | 48-15-14 | 35 | |||||
| 36 | Валик | 48-15-2 | 36 | |||||
| 37 | Рычаг | 24-15-64-1 | 37 | |||||
| 38 | Вилка | 24-15-109 | 38 | |||||
| 39 | Орех | 700-30-2414 | 39 | |||||
| 40 | Тяга | 24-15-126СП | 40 | |||||
| 41 | Рычаг | 24-15-65-1 | 41 |
