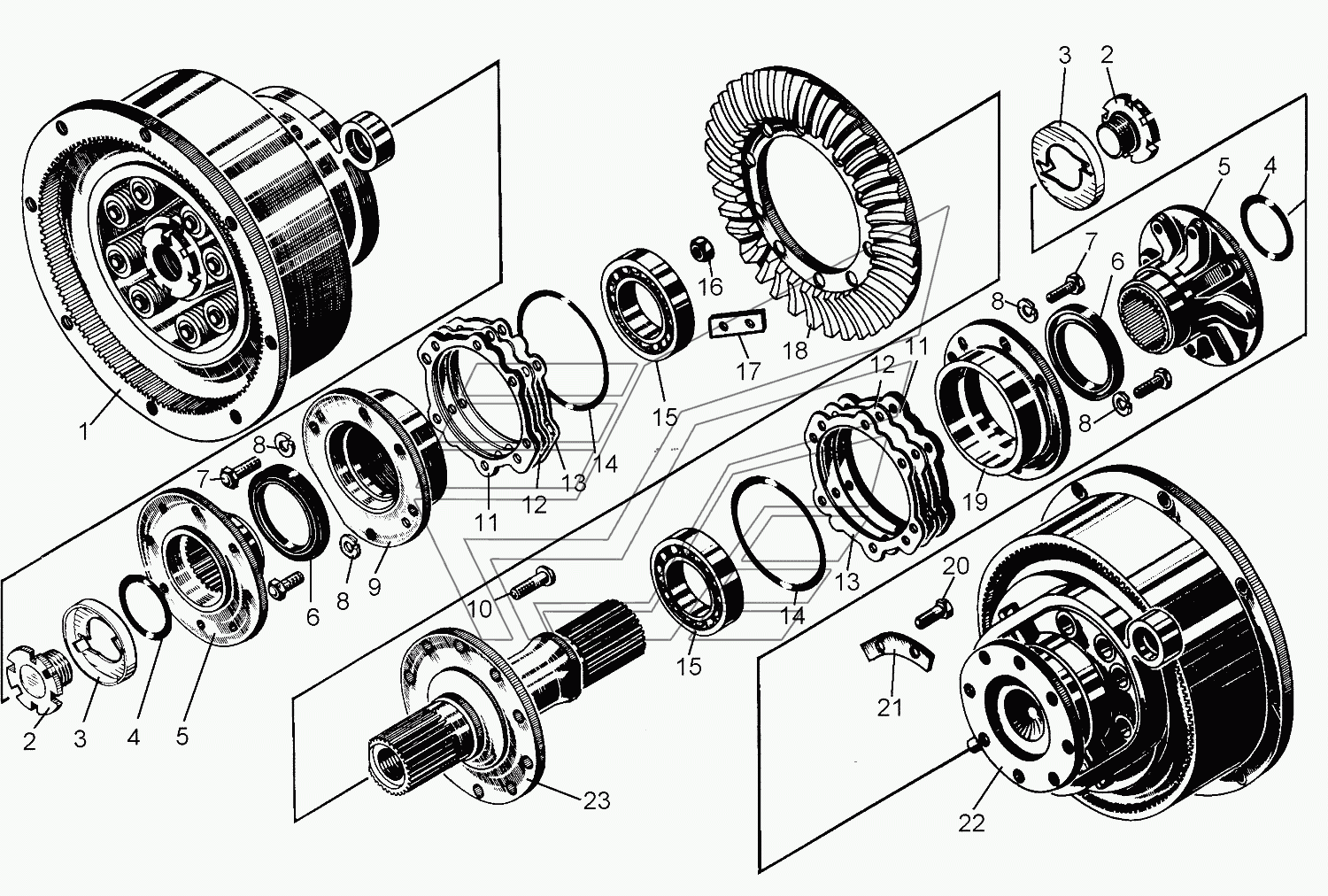

Главная передача с бортовыми фрикционами
100%
Название детали
Главная передача с бортовыми фрикционами
Заводской номер
24-16-1-01СП
Количество на модель
№
Название детали
Фрикцион бортовой левый
Заводской номер
24-16-102-01СП
Количество на модель
№
1
Название детали
Пробка
Заводской номер
28-19-37-1
Количество на модель
№
2
Название детали
Тарелка
Заводской номер
700-31-2474
Количество на модель
№
3
Название детали
КОЛЬЦО
Заводской номер
700-40-8135
Количество на модель
№
4
Название детали
Фланец
Заводской номер
50-16-20
Количество на модель
№
5
Название детали
Манжета
Заводской номер
DIN3761
Количество на модель
№
6
Название детали
Болт
Заводской номер
28556
Количество на модель
№
7
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба12.ОТ.65Г.09
Количество на модель
№
8
Название детали
Корпус подшипника
Заводской номер
28-16-4-1
Количество на модель
№
9
Название детали
Болт
Заводской номер
16103
Количество на модель
№
10
Название детали
прокладка
Заводской номер
28-16-107СП
Количество на модель
№
11
Название детали
прокладка
Заводской номер
28-16-24
Количество на модель
№
12
Название детали
прокладка
Заводской номер
28-16-25
Количество на модель
№
13
Название детали
КОЛЬЦО
Заводской номер
46905
Количество на модель
№
14
Название детали
Подшипник А
Заводской номер
7516А
Количество на модель
№
15
Название детали
Орех
Заводской номер
30212
Количество на модель
№
16
Название детали
Тарелка
Заводской номер
31396
Количество на модель
№
17
Название детали
Шестерня коническая
Заводской номер
16354
Количество на модель
№
18
Название детали
Корпус подшипника
Заводской номер
28-16-3-1
Количество на модель
№
19
Название детали
Болт
Заводской номер
700-28-2509
Количество на модель
№
20
Название детали
Тарелка
Заводской номер
31318
Количество на модель
№
21
Название детали
Фрикцион бортовой правый
Заводской номер
24-16-101-01СП
Количество на модель
№
22
Название детали
ВАЛ
Заводской номер
24-16-1
Количество на модель
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Главная передача с бортовыми фрикционами | 24-16-1-01СП | |||||||
| 1 | Фрикцион бортовой левый | 24-16-102-01СП | 1 | |||||
| 2 | Пробка | 28-19-37-1 | 2 | |||||
| 3 | Тарелка | 700-31-2474 | 3 | |||||
| 4 | КОЛЬЦО | 700-40-8135 | 4 | |||||
| 5 | Фланец | 50-16-20 | 5 | |||||
| 6 | Манжета | DIN3761 | 6 | |||||
| 7 | Болт | 28556 | 7 | |||||
| 8 | Шайба .ОТ.Г. | Шайба12.ОТ.65Г.09 | 8 | |||||
| 9 | Корпус подшипника | 28-16-4-1 | 9 | |||||
| 10 | Болт | 16103 | 10 | |||||
| 11 | прокладка | 28-16-107СП | 11 | |||||
| 12 | прокладка | 28-16-24 | 12 | |||||
| 13 | прокладка | 28-16-25 | 13 | |||||
| 14 | КОЛЬЦО | 46905 | 14 | |||||
| 15 | Подшипник А | 7516А | 15 | |||||
| 16 | Орех | 30212 | 16 | |||||
| 17 | Тарелка | 31396 | 17 | |||||
| 18 | Шестерня коническая | 16354 | 18 | |||||
| 19 | Корпус подшипника | 28-16-3-1 | 19 | |||||
| 20 | Болт | 700-28-2509 | 20 | |||||
| 21 | Тарелка | 31318 | 21 | |||||
| 22 | Фрикцион бортовой правый | 24-16-101-01СП | 22 | |||||
| 23 | ВАЛ | 24-16-1 | 23 |
