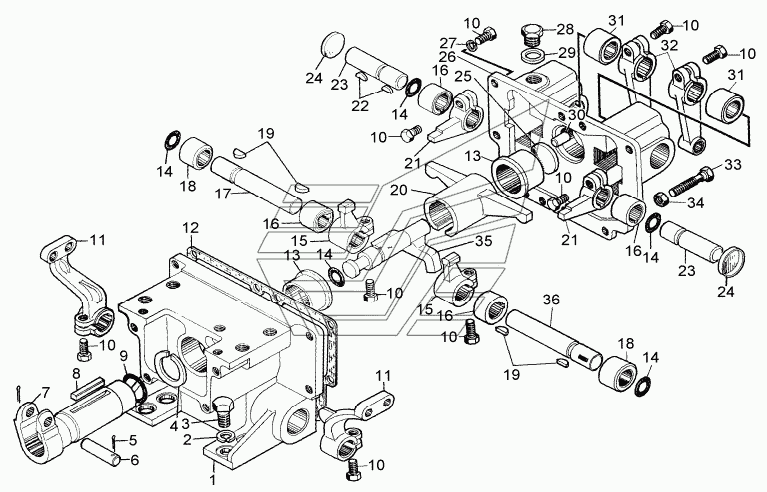

Механизм управления поворотом (для трактора c механической трансмиссией)
100%
Название детали
Механизм управления поворотом
Заводской номер
50-13-5СП
Количество на модель
1
№
Название детали
корпус
Заводской номер
24-13-102СП
Количество на модель
1
№
1
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба16.ОТ.65Г.09
Количество на модель
4
№
2
Название детали
Болт
Заводской номер
700-28-2621
Количество на модель
4
№
3
Название детали
КОЛЬЦО
Заводской номер
18-17-87
Количество на модель
1
№
4
Название детали
Шплинт,
Заводской номер
Шплинт2,5x25.019
Количество на модель
2
№
5
Название детали
Палец
Заводской номер
35-13-30
Количество на модель
1
№
6
Название детали
Валик
Заводской номер
24-13-105СП
Количество на модель
1
№
7
Название детали
шпонка
Заводской номер
700-34-2048
Количество на модель
1
№
8
Название детали
Кольцо- -
Заводской номер
Кольцо038-046-46-2-6
Количество на модель
1
№
9
Название детали
Болт М
Заводской номер
БолтМ10x25.58.019
Количество на модель
10
№
10
Название детали
Рычаг
Заводской номер
50-13-29
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
700-40-3114
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
35-13-16-1
Количество на модель
2
№
13
Название детали
Кольцо- -
Заводской номер
Кольцо020-025-30-2-5
Количество на модель
5
№
14
Название детали
Рычаг
Заводской номер
50-13-2
Количество на модель
2
№
15
Название детали
Втулка
Заводской номер
50-15-22
Количество на модель
4
№
16
Название детали
Валик
Заводской номер
24-13-20
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
50-13-56
Количество на модель
2
№
18
Название детали
шпонка
Заводской номер
34128
Количество на модель
4
№
19
Название детали
Рычаг
Заводской номер
35-13-9
Количество на модель
1
№
20
Название детали
Рычаг
Заводской номер
35-13-11-1
Количество на модель
2
№
21
Название детали
шпонка
Заводской номер
700-34-2040
Количество на модель
4
№
22
Название детали
Валик
Заводской номер
24-13-18
Количество на модель
2
№
23
Название детали
Заглушка
Заводской номер
13410
Количество на модель
2
№
24
Название детали
Заглушка
Заводской номер
18-17-9
Количество на модель
1
№
25
Название детали
Крышка
Заводской номер
24-13-4
Количество на модель
1
№
26
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба10.ОТ.65Г.09
Количество на модель
6
№
27
Название детали
Пробка
Заводской номер
2621
Количество на модель
1
№
28
Название детали
прокладка
Заводской номер
700-40-7114
Количество на модель
1
№
29
Название детали
Штифт
Заводской номер
700-32-2198
Количество на модель
2
№
30
Название детали
Втулка
Заводской номер
50-13-26
Количество на модель
2
№
31
Название детали
Рычаг
Заводской номер
18-17-29-1
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
700-28-2381
Количество на модель
2
№
33
Название детали
Орех
Заводской номер
ГайкаМ10.6.019
Количество на модель
2
№
34
Название детали
Рычаг
Заводской номер
50-13-101CП
Количество на модель
1
№
35
Название детали
Валик
Заводской номер
24-13-2
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм управления поворотом | 50-13-5СП | 1 | 1 | |||||
| 1 | корпус | 24-13-102СП | 1 | 1 | 1 | |||
| 2 | Шайба .ОТ.Г. | Шайба16.ОТ.65Г.09 | 4 | 4 | 2 | |||
| 3 | Болт | 700-28-2621 | 4 | 4 | 3 | |||
| 4 | КОЛЬЦО | 18-17-87 | 1 | 1 | 4 | |||
| 5 | Шплинт, | Шплинт2,5x25.019 | 2 | 2 | 5 | |||
| 6 | Палец | 35-13-30 | 1 | 1 | 6 | |||
| 7 | Валик | 24-13-105СП | 1 | 1 | 7 | |||
| 8 | шпонка | 700-34-2048 | 1 | 1 | 8 | |||
| 9 | Кольцо- - | Кольцо038-046-46-2-6 | 1 | 1 | 9 | |||
| 10 | Болт М | БолтМ10x25.58.019 | 10 | 10 | 10 | |||
| 11 | Рычаг | 50-13-29 | 2 | 2 | 11 | |||
| 12 | прокладка | 700-40-3114 | 1 | 1 | 12 | |||
| 13 | Втулка | 35-13-16-1 | 2 | 2 | 13 | |||
| 14 | Кольцо- - | Кольцо020-025-30-2-5 | 5 | 5 | 14 | |||
| 15 | Рычаг | 50-13-2 | 2 | 2 | 15 | |||
| 16 | Втулка | 50-15-22 | 4 | 4 | 16 | |||
| 17 | Валик | 24-13-20 | 1 | 1 | 17 | |||
| 18 | Втулка | 50-13-56 | 2 | 2 | 18 | |||
| 19 | шпонка | 34128 | 4 | 4 | 19 | |||
| 20 | Рычаг | 35-13-9 | 1 | 1 | 20 | |||
| 21 | Рычаг | 35-13-11-1 | 2 | 2 | 21 | |||
| 22 | шпонка | 700-34-2040 | 4 | 4 | 22 | |||
| 23 | Валик | 24-13-18 | 2 | 2 | 23 | |||
| 24 | Заглушка | 13410 | 2 | 2 | 24 | |||
| 25 | Заглушка | 18-17-9 | 1 | 1 | 25 | |||
| 26 | Крышка | 24-13-4 | 1 | 1 | 26 | |||
| 27 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 6 | 6 | 27 | |||
| 28 | Пробка | 2621 | 1 | 1 | 28 | |||
| 29 | прокладка | 700-40-7114 | 1 | 1 | 29 | |||
| 30 | Штифт | 700-32-2198 | 2 | 2 | 30 | |||
| 31 | Втулка | 50-13-26 | 2 | 2 | 31 | |||
| 32 | Рычаг | 18-17-29-1 | 2 | 2 | 32 | |||
| 33 | Болт | 700-28-2381 | 2 | 2 | 33 | |||
| 34 | Орех | ГайкаМ10.6.019 | 2 | 2 | 34 | |||
| 35 | Рычаг | 50-13-101CП | 1 | 1 | 35 | |||
| 36 | Валик | 24-13-2 | 1 | 1 | 36 |
