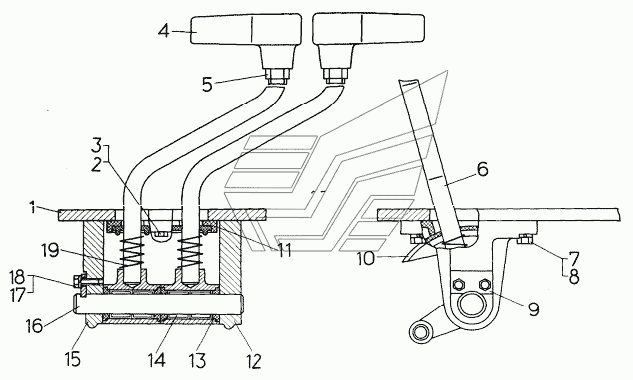

Механизм управления поворотом
100%
Название детали
Механизм управления
Заводской номер
64-13-153СП
Количество на модель
i
№
Название детали
Тарелка
Заводской номер
64-13-85
Количество на модель
1
№
1
Название детали
Болт М
Заводской номер
БолтМ8x16.58.019
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
31386
Количество на модель
2
№
3
Название детали
Ручка
Заводской номер
64-13-49
Количество на модель
2
№
4
Название детали
Гайка М16x1, Н.
Заводской номер
ГайкаМ16x1,5-6Н.6.019
Количество на модель
1
№
5
Название детали
Ручка
Заводской номер
64-13-146СП
Количество на модель
2
№
6
Название детали
Болт М
Заводской номер
БолтМ8x25.88.35.019
Количество на модель
4
№
7
Название детали
Шайба Т.Г.
Заводской номер
Шайба8Т.65Г.09
Количество на модель
4
№
8
Название детали
Тарелка
Заводской номер
64-13-43
Количество на модель
1
№
9
Название детали
Уплотнитель
Заводской номер
64-13-90
Количество на модель
2
№
10
Название детали
Крышка
Заводской номер
64-13-84
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
64-13-96
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
700-42-2503
Количество на модель
4
№
13
Название детали
Подшипник
Заводской номер
942/20
Количество на модель
4
№
14
Название детали
Кронштейн
Заводской номер
64-13-96-1
Количество на модель
1
№
15
Название детали
Валик
Заводской номер
64-13-89
Количество на модель
1
№
16
Название детали
Шайба Т.Г.
Заводской номер
Шайба6Т.65Г.09
Количество на модель
2
№
17
Название детали
Болт M6-
Заводской номер
БолтM6-6gx14.88.35.019
Количество на модель
2
№
18
Название детали
Пружина
Заводской номер
38429
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм управления | 64-13-153СП | i | i | |||||
| 1 | Тарелка | 64-13-85 | 1 | 1 | 1 | |||
| 2 | Болт М | БолтМ8x16.58.019 | 2 | 2 | 2 | |||
| 3 | Шайба | 31386 | 2 | 2 | 3 | |||
| 4 | Ручка | 64-13-49 | 2 | 2 | 4 | |||
| 5 | Гайка М16x1, Н. | ГайкаМ16x1,5-6Н.6.019 | 1 | 1 | 5 | |||
| 6 | Ручка | 64-13-146СП | 2 | 2 | 6 | |||
| 7 | Болт М | БолтМ8x25.88.35.019 | 4 | 4 | 7 | |||
| 8 | Шайба Т.Г. | Шайба8Т.65Г.09 | 4 | 4 | 8 | |||
| 9 | Тарелка | 64-13-43 | 1 | 1 | 9 | |||
| 10 | Уплотнитель | 64-13-90 | 2 | 2 | 10 | |||
| 11 | Крышка | 64-13-84 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 64-13-96 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | 700-42-2503 | 4 | 4 | 13 | |||
| 14 | Подшипник | 942/20 | 4 | 4 | 14 | |||
| 15 | Кронштейн | 64-13-96-1 | 1 | 1 | 15 | |||
| 16 | Валик | 64-13-89 | 1 | 1 | 16 | |||
| 17 | Шайба Т.Г. | Шайба6Т.65Г.09 | 2 | 2 | 17 | |||
| 18 | Болт M6- | БолтM6-6gx14.88.35.019 | 2 | 2 | 18 | |||
| 19 | Пружина | 38429 | 2 | 2 | 19 |
