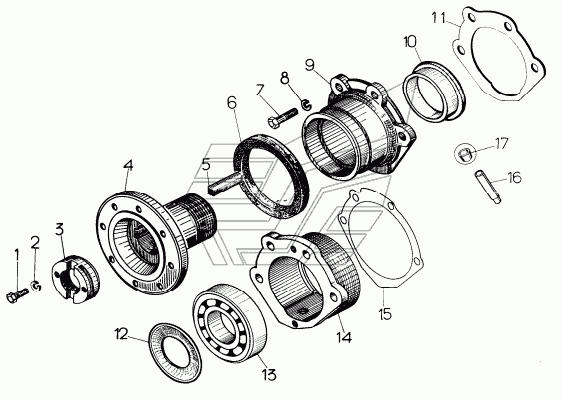

Детали крепления вала
100%
Название детали
Вал верхний
Заводской номер
50-12-246СП
Количество на модель
№
Название детали
Болт
Заводской номер
БолтМ8-6gx16.88.35.019
Количество на модель
2
№
1
Название детали
Шайба Т.Г.
Заводской номер
Шайба8Т.65Г.09
Количество на модель
2
№
2
Название детали
NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP
Заводской номер
30280
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
18-12-201
Количество на модель
1
№
4
Название детали
шпонка
Заводской номер
700-34-2050
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
40795
Количество на модель
1
№
6
Название детали
Болт М-
Заводской номер
БолтМ12-6gx50.58.019
Количество на модель
4
№
7
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба12.ОТ.65Г.09
Количество на модель
4
№
8
Название детали
Крышка
Заводской номер
18-12-150СП
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
18-12-61
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
700-40-2344-1
Количество на модель
1
№
11
Название детали
Маслоотражатель
Заводской номер
18-12-59
Количество на модель
1
№
12
Название детали
Подшипник А
Заводской номер
312А
Количество на модель
1
№
13
Название детали
Корпус подшипника
Заводской номер
18-12-187-1
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
700-40-7886
Количество на модель
1
№
15
Название детали
Стопор
Заводской номер
18-12-274
Количество на модель
1
№
16
Название детали
Шпилька цилиндра В
Заводской номер
12343
Количество на модель
4
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал верхний | 50-12-246СП | |||||||
| 1 | Болт | БолтМ8-6gx16.88.35.019 | 2 | 2 | 1 | |||
| 2 | Шайба Т.Г. | Шайба8Т.65Г.09 | 2 | 2 | 2 | |||
| 3 | NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP | 30280 | 1 | 1 | 3 | |||
| 4 | Фланец | 18-12-201 | 1 | 1 | 4 | |||
| 5 | шпонка | 700-34-2050 | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | 40795 | 1 | 1 | 6 | |||
| 7 | Болт М- | БолтМ12-6gx50.58.019 | 4 | 4 | 7 | |||
| 8 | Шайба .ОТ.Г. | Шайба12.ОТ.65Г.09 | 4 | 4 | 8 | |||
| 9 | Крышка | 18-12-150СП | 1 | 1 | 9 | |||
| 10 | Втулка | 18-12-61 | 1 | 1 | 10 | |||
| 11 | прокладка | 700-40-2344-1 | 1 | 1 | 11 | |||
| 12 | Маслоотражатель | 18-12-59 | 1 | 1 | 12 | |||
| 13 | Подшипник А | 312А | 1 | 1 | 13 | |||
| 14 | Корпус подшипника | 18-12-187-1 | 1 | 1 | 14 | |||
| 15 | прокладка | 700-40-7886 | 1 | 1 | 15 | |||
| 16 | Стопор | 18-12-274 | 1 | 1 | 16 | |||
| 17 | Шпилька цилиндра В | 12343 | 4 | 4 | 17 |
