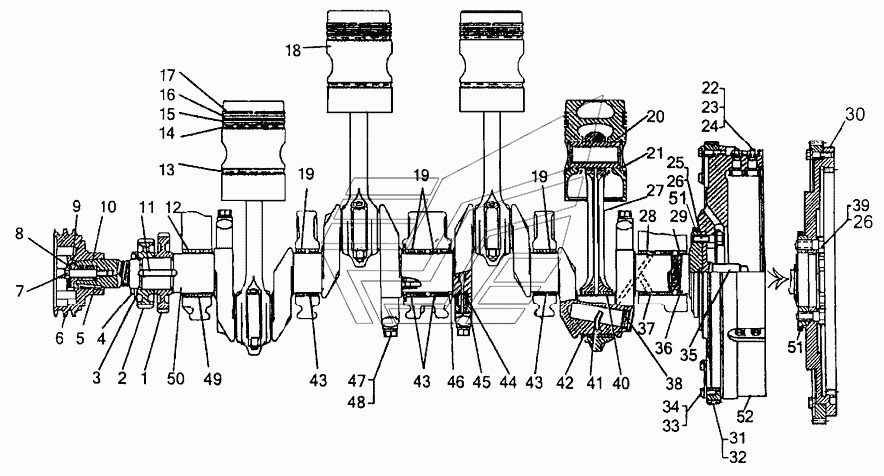

Кривошипно- шатунный механизм дизеля
100%
Название детали
Шестерня
Заводской номер
16-03-37
Количество на модель
1
№
1
Название детали
Шестерня
Заводской номер
16-03-20
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
16-03-49
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
03323
Количество на модель
1
№
4
Название детали
шпонка
Заводской номер
34107
Количество на модель
1
№
5
Название детали
Шкив коленчатого вала
Заводской номер
14-03-12
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
03331
Количество на модель
1
№
7
Название детали
Стопор
Заводской номер
51-03-15
Количество на модель
1
№
8
Название детали
стопорная пластина
Заводской номер
31337
Количество на модель
1
№
9
Название детали
Вал коленчатый
Заводской номер
16-03-112СП
Количество на модель
2
№
10
Название детали
Вал коленчатый
Заводской номер
16-03-112ОКСП
Количество на модель
2
№
10
Название детали
Вал коленчатый
Заводской номер
16-03-112ОШСП
Количество на модель
2
№
10
Название детали
Вал коленчатый
Заводской номер
16-03-112ОКШСП
Количество на модель
2
№
10
Название детали
шпонка
Заводской номер
34106
Количество на модель
1
№
11
Название детали
Вкладыш коренного подшипника верхний
Заводской номер
А23.01-103.059-04
Количество на модель
1
№
12
Название детали
Кольцо маслосъемное
Заводской номер
СТА27.17.83.072
Количество на модель
4
№
13
Название детали
Кольцо маслосъемное
Заводской номер
СТА27.17.83.000
Количество на модель
4
№
14
Название детали
Кольцо компрессионное
Заводской номер
СТА27.07.01.064
Количество на модель
4
№
15
Название детали
Кольцо компрессионное
Заводской номер
СТА27.07.02.162
Количество на модель
4
№
17
Название детали
Поршень
Заводской номер
51-03-40-01
Количество на модель
4
№
18
Название детали
Вкладыш коренного подшипника верхний
Заводской номер
А23.01-103.061-04
Количество на модель
4
№
19
Название детали
Палец поршневой
Заводской номер
16-03-50-01
Количество на модель
4
№
20
Название детали
Замок
Заводской номер
03306
Количество на модель
8
№
21
Название детали
Сухарик
Заводской номер
16-03-13
Количество на модель
6
№
22
Название детали
Орех
Заводской номер
3011
Количество на модель
6
№
23
Название детали
стопорная пластина
Заводской номер
16-03-12
Количество на модель
3
№
24
Название детали
Болт
Заводской номер
28504
Количество на модель
6
№
25
Название детали
стопорная пластина
Заводской номер
31335
Количество на модель
3
№
26
Название детали
шатун
Заводской номер
51-03-112СП
Количество на модель
4
№
27
Название детали
Вкладыш коренного подшипника верхний
Заводской номер
А23.01-103.063-04
Количество на модель
1
№
28
Название детали
Вкладыш коренного подшипника верхний
Заводской номер
А23.01-103.065-04
Количество на модель
1
№
29
Название детали
Маховик
Заводской номер
65-03-103СП
Количество на модель
1
№
30
Название детали
Маховик для дизеля с ЭССП
Заводской номер
65-03-104СП
Количество на модель
1
№
30
Название детали
Венец
Заводской номер
59-03-21
Количество на модель
1
№
31
Название детали
Венец
Заводской номер
03618-1
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
700-28-2465
Количество на модель
10
№
33
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба10.ОТ.65Г.09
Количество на модель
10
№
34
Название детали
Зажим
Заводской номер
16-03-17
Количество на модель
1
№
35
Название детали
Вкладыш коренного подшипника нижний
Заводской номер
А23.01-103.066-04
Количество на модель
1
№
36
Название детали
Вкладыш коренного подшипника нижний
Заводской номер
А23.01-103.064-04
Количество на модель
1
№
37
Название детали
Заглушка
Заводской номер
03652
Количество на модель
4
№
38
Название детали
Заглушка
Заводской номер
03652-1
Количество на модель
4
№
38
Название детали
Болт
Заводской номер
03327
Количество на модель
6
№
39
Название детали
Вкладыш шатунного подшипника верхний
Заводской номер
А23.01-100.025
Количество на модель
4
№
40
Название детали
Труба
Заводской номер
03396
Количество на модель
4
№
41
Название детали
Вкладыш шатунного подшипника нижний
Заводской номер
А23.01-100.026
Количество на модель
4
№
42
Название детали
Вкладыш коренного подшипника верхний
Заводской номер
А23.01-103.062-04
Количество на модель
4
№
43
Название детали
Втулка
Заводской номер
14-03-17
Количество на модель
8
№
44
Название детали
Противовес
Заводской номер
65-03-10
Количество на модель
4
№
45
Название детали
Противовес
Заводской номер
65-03-9
Количество на модель
4
№
45
Название детали
Противовес
Заводской номер
51-03-16
Количество на модель
4
№
45
Название детали
Противовес
Заводской номер
14-03-20
Количество на модель
4
№
45
Название детали
Противовес
Заводской номер
14-03-18
Количество на модель
4
№
45
Название детали
ПОЛУКОЛЬЦО УПОРНОЕ
Заводской номер
А23.01-13701А-03
Количество на модель
4
№
46
Название детали
стопорная пластина
Заводской номер
700-31-2125
Количество на модель
4
№
47
Название детали
Болт
Заводской номер
700-28-2130
Количество на модель
8
№
48
Название детали
Вкладыш коренного подшипника нижний
Заводской номер
А23.01-103.060-04
Количество на модель
1
№
49
Название детали
Вал коленчатый
Заводской номер
16-03-36ОКШ
Количество на модель
1
№
50
Название детали
Вал коленчатый
Заводской номер
16-03-36ОШ
Количество на модель
1
№
50
Название детали
Вал коленчатый
Заводской номер
16-03-36ОК
Количество на модель
1
№
50
Название детали
Вал коленчатый
Заводской номер
16-03-36
Количество на модель
1
№
50
Название детали
Втулка
Заводской номер
65-03-4
Количество на модель
1
№
51
Название детали
Маховик
Заводской номер
59-03-117СП
Количество на модель
1
№
52
Название детали
Маховик
Заводской номер
16-03-111СП
Количество на модель
1
№
52
Название детали
Маховик
Заводской номер
16-03-30
Количество на модель
1
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестерня | 16-03-37 | 1 | 1 | 1 | |||
| 2 | Шестерня | 16-03-20 | 1 | 1 | 2 | |||
| 3 | Шайба | 16-03-49 | 1 | 1 | 3 | |||
| 4 | Орех | 03323 | 1 | 1 | 4 | |||
| 5 | шпонка | 34107 | 1 | 1 | 5 | |||
| 6 | Шкив коленчатого вала | 14-03-12 | 1 | 1 | 6 | |||
| 7 | Болт | 03331 | 1 | 1 | 7 | |||
| 8 | Стопор | 51-03-15 | 1 | 1 | 8 | |||
| 9 | стопорная пластина | 31337 | 1 | 1 | 9 | |||
| 10 | Вал коленчатый | 16-03-112СП | 2 | 2 | 10 | |||
| 10 | Вал коленчатый | 16-03-112ОКСП | 2 | 2 | 10 | |||
| 10 | Вал коленчатый | 16-03-112ОШСП | 2 | 2 | 10 | |||
| 10 | Вал коленчатый | 16-03-112ОКШСП | 2 | 2 | 10 | |||
| 11 | шпонка | 34106 | 1 | 1 | 11 | |||
| 12 | Вкладыш коренного подшипника верхний | А23.01-103.059-04 | 1 | 1 | 12 | |||
| 13 | Кольцо маслосъемное | СТА27.17.83.072 | 4 | 4 | 13 | |||
| 14 | Кольцо маслосъемное | СТА27.17.83.000 | 4 | 4 | 14 | |||
| 15 | Кольцо компрессионное | СТА27.07.01.064 | 4 | 4 | 15 | |||
| 17 | Кольцо компрессионное | СТА27.07.02.162 | 4 | 4 | 17 | |||
| 18 | Поршень | 51-03-40-01 | 4 | 4 | 18 | |||
| 19 | Вкладыш коренного подшипника верхний | А23.01-103.061-04 | 4 | 4 | 19 | |||
| 20 | Палец поршневой | 16-03-50-01 | 4 | 4 | 20 | |||
| 21 | Замок | 03306 | 8 | 8 | 21 | |||
| 22 | Сухарик | 16-03-13 | 6 | 6 | 22 | |||
| 23 | Орех | 3011 | 6 | 6 | 23 | |||
| 24 | стопорная пластина | 16-03-12 | 3 | 3 | 24 | |||
| 25 | Болт | 28504 | 6 | 6 | 25 | |||
| 26 | стопорная пластина | 31335 | 3 | 3 | 26 | |||
| 27 | шатун | 51-03-112СП | 4 | 4 | 27 | |||
| 28 | Вкладыш коренного подшипника верхний | А23.01-103.063-04 | 1 | 1 | 28 | |||
| 29 | Вкладыш коренного подшипника верхний | А23.01-103.065-04 | 1 | 1 | 29 | |||
| 30 | Маховик | 65-03-103СП | 1 | 1 | 30 | |||
| 30 | Маховик для дизеля с ЭССП | 65-03-104СП | 1 | 1 | 30 | |||
| 31 | Венец | 59-03-21 | 1 | 1 | 31 | |||
| 32 | Венец | 03618-1 | 1 | 1 | 32 | |||
| 33 | Болт | 700-28-2465 | 10 | 10 | 33 | |||
| 34 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 10 | 10 | 34 | |||
| 35 | Зажим | 16-03-17 | 1 | 1 | 35 | |||
| 36 | Вкладыш коренного подшипника нижний | А23.01-103.066-04 | 1 | 1 | 36 | |||
| 37 | Вкладыш коренного подшипника нижний | А23.01-103.064-04 | 1 | 1 | 37 | |||
| 38 | Заглушка | 03652 | 4 | 4 | 38 | |||
| 38 | Заглушка | 03652-1 | 4 | 4 | 38 | |||
| 39 | Болт | 03327 | 6 | 6 | 39 | |||
| 40 | Вкладыш шатунного подшипника верхний | А23.01-100.025 | 4 | 4 | 40 | |||
| 41 | Труба | 03396 | 4 | 4 | 41 | |||
| 42 | Вкладыш шатунного подшипника нижний | А23.01-100.026 | 4 | 4 | 42 | |||
| 43 | Вкладыш коренного подшипника верхний | А23.01-103.062-04 | 4 | 4 | 43 | |||
| 44 | Втулка | 14-03-17 | 8 | 8 | 44 | |||
| 45 | Противовес | 65-03-10 | 4 | 4 | 45 | |||
| 45 | Противовес | 65-03-9 | 4 | 4 | 45 | |||
| 45 | Противовес | 51-03-16 | 4 | 4 | 45 | |||
| 45 | Противовес | 14-03-20 | 4 | 4 | 45 | |||
| 45 | Противовес | 14-03-18 | 4 | 4 | 45 | |||
| 46 | ПОЛУКОЛЬЦО УПОРНОЕ | А23.01-13701А-03 | 4 | 4 | 46 | |||
| 47 | стопорная пластина | 700-31-2125 | 4 | 4 | 47 | |||
| 48 | Болт | 700-28-2130 | 8 | 8 | 48 | |||
| 49 | Вкладыш коренного подшипника нижний | А23.01-103.060-04 | 1 | 1 | 49 | |||
| 50 | Вал коленчатый | 16-03-36ОКШ | 1 | 1 | 50 | |||
| 50 | Вал коленчатый | 16-03-36ОШ | 1 | 1 | 50 | |||
| 50 | Вал коленчатый | 16-03-36ОК | 1 | 1 | 50 | |||
| 50 | Вал коленчатый | 16-03-36 | 1 | 1 | 50 | |||
| 51 | Втулка | 65-03-4 | 1 | 1 | 51 | |||
| 52 | Маховик | 59-03-117СП | 1 | 1 | 52 | |||
| 52 | Маховик | 16-03-111СП | 1 | 1 | 52 | |||
| 52 | Маховик | 16-03-30 | 1 | 1 | 52 |
