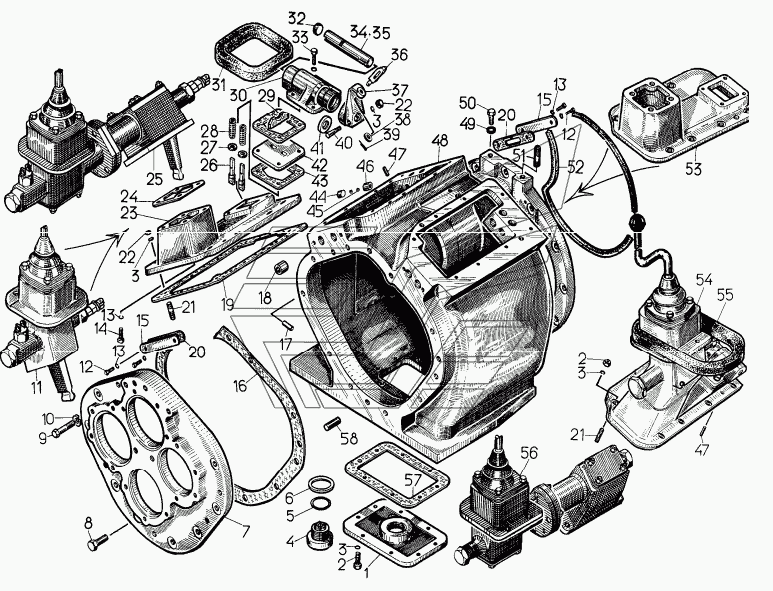

Корпус коробки передач с крышками и механизмами переключения
100%
Название детали
Крышка
Заводской номер
24-12-8
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
БолтМ10-6gx25.58.019
Количество на модель
8
№
2
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба10.ОТ.65Г.09
Количество на модель
34
№
3
Название детали
Пробка
Заводской номер
01483СП
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
46588
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
40927СП
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
18-12-182
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
700-28-2623
Количество на модель
8
№
8
Название детали
Болт М
Заводской номер
БолтМ16x75.58.019
Количество на модель
1
№
9
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба16.ОТ.65Г.09
Количество на модель
9
№
10
Название детали
Механизм переключения правый
Заводской номер
18-12-178СП
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
БолтМ12-6gx30.58.019
Количество на модель
8
№
12
Название детали
Шайба .ОТ.Г.
Заводской номер
Шайба12.ОТ.65Г.09
Количество на модель
31
№
13
Название детали
Болт
Заводской номер
28558
Количество на модель
8
№
14
Название детали
Крышка
Заводской номер
18-12-325
Количество на модель
4
№
15
Название детали
прокладка
Заводской номер
700-40-2227
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
700-40-2227-1
Количество на модель
1
№
16
Название детали
Штифт
Заводской номер
700-32-2197
Количество на модель
2
№
17
Название детали
Втулка
Заводской номер
20-12-87
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
700-40-7392
Количество на модель
2
№
19
Название детали
прокладка
Заводской номер
700-40-7392-1
Количество на модель
2
№
19
Название детали
прокладка
Заводской номер
700-40-5089-1
Количество на модель
18
№
20
Название детали
Шпилька
Заводской номер
700-29-2146
Количество на модель
16
№
21
Название детали
Орех
Заводской номер
700-30-2099
Количество на модель
№
22
Название детали
Крышка
Заводской номер
18-12-329
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
700-40-5091-1
Количество на модель
2
№
24
Название детали
прокладка
Заводской номер
700-40-5091
Количество на модель
2
№
24
Название детали
Механизм переключения
Заводской номер
20-12-132СП
Количество на модель
1
№
25
Название детали
Фиксатор
Заводской номер
50-12-781
Количество на модель
4
№
26
Название детали
КОЛЬЦО
Заводской номер
13339
Количество на модель
4
№
27
Название детали
Пружина
Заводской номер
38327
Количество на модель
4
№
28
Название детали
Планка
Заводской номер
50-12-780
Количество на модель
2
№
29
Название детали
Планка
Заводской номер
50-12-780-01
Количество на модель
2
№
29
Название детали
корпус
Заводской номер
50-12-316СП
Количество на модель
1
№
30
Название детали
корпус
Заводской номер
15-12-157-01
Количество на модель
1
№
30
Название детали
Уплотнение
Заводской номер
700-40-7221
Количество на модель
1
№
31
Название детали
Заглушка
Заводской номер
13358-01
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
БолтМ10-6gx30.58.019
Количество на модель
8
№
33
Название детали
Валик
Заводской номер
50-12-778
Количество на модель
1
№
34
Название детали
Валик
Заводской номер
50-12-778-01
Количество на модель
1
№
34
Название детали
Валик
Заводской номер
50-12-779
Количество на модель
1
№
35
Название детали
Валик
Заводской номер
50-12-779-01
Количество на модель
1
№
35
Название детали
Наконечник
Заводской номер
13356
Количество на модель
2
№
36
Название детали
Рычаг
Заводской номер
50-12-777
Количество на модель
1
№
37
Название детали
Рычаг
Заводской номер
50-12-777-01
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
31308-1
Количество на модель
2
№
38
Название детали
Шплинт
Заводской номер
Шплинт2x25.019
Количество на модель
2
№
39
Название детали
Стопор
Заводской номер
50-12-523
Количество на модель
2
№
40
Название детали
Манжета-
Заводской номер
Манжета2.2-22x40-1
Количество на модель
1
№
41
Название детали
Плита направляющая
Заводской номер
15-12-164
Количество на модель
2
№
42
Название детали
прокладка
Заводской номер
700-40-2173-1
Количество на модель
10
№
43
Название детали
прокладка
Заводской номер
700-40-2173
Количество на модель
10
№
43
Название детали
Заглушка
Заводской номер
0280-1
Количество на модель
2
№
44
Название детали
Балл Б,
Заводской номер
ШарикБ9,5-200
Количество на модель
2
№
45
Название детали
Втулка
Заводской номер
18-12-121
Количество на модель
2
№
46
Название детали
Втулка
Заводской номер
50-12-240СП
Количество на модель
2
№
46
Название детали
Штифт
Заводской номер
700-32-2201
Количество на модель
10
№
47
Название детали
корпус
Заводской номер
24-12-7
Количество на модель
1
№
48
Название детали
Корпус коробки передач
Заводской номер
18-12-156СП
Количество на модель
1
№
48
Название детали
КОЛЬЦО
Заводской номер
40911
Количество на модель
2
№
49
Название детали
Болт М
Заводской номер
БолтМ16x30.58.019
Количество на модель
2
№
50
Название детали
Шпилька
Заводской номер
700-29-2296
Количество на модель
2
№
51
Название детали
КОЛЬЦО
Заводской номер
700-40-4786
Количество на модель
1
№
52
Название детали
Крышка
Заводской номер
18-12-328
Количество на модель
1
№
53
Название детали
Механизм переключения левый
Заводской номер
18-12-177СП
Количество на модель
1
№
54
Название детали
Уплотнение
Заводской номер
700-40-7226
Количество на модель
1
№
55
Название детали
Механизм переключения
Заводской номер
20-12-131СП
Количество на модель
1
№
56
Название детали
прокладка
Заводской номер
700-40-3780-1
Количество на модель
1
№
57
Название детали
Штифт
Заводской номер
700-32-2012
Количество на модель
3
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 24-12-8 | 1 | 1 | 1 | |||
| 2 | Болт | БолтМ10-6gx25.58.019 | 8 | 8 | 2 | |||
| 3 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 34 | 34 | 3 | |||
| 4 | Пробка | 01483СП | 1 | 1 | 4 | |||
| 5 | КОЛЬЦО | 46588 | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | 40927СП | 1 | 1 | 6 | |||
| 7 | Крышка | 18-12-182 | 1 | 1 | 7 | |||
| 8 | Болт | 700-28-2623 | 8 | 8 | 8 | |||
| 9 | Болт М | БолтМ16x75.58.019 | 1 | 1 | 9 | |||
| 10 | Шайба .ОТ.Г. | Шайба16.ОТ.65Г.09 | 9 | 9 | 10 | |||
| 11 | Механизм переключения правый | 18-12-178СП | 1 | 1 | 11 | |||
| 12 | Болт | БолтМ12-6gx30.58.019 | 8 | 8 | 12 | |||
| 13 | Шайба .ОТ.Г. | Шайба12.ОТ.65Г.09 | 31 | 31 | 13 | |||
| 14 | Болт | 28558 | 8 | 8 | 14 | |||
| 15 | Крышка | 18-12-325 | 4 | 4 | 15 | |||
| 16 | прокладка | 700-40-2227 | 1 | 1 | 16 | |||
| 16 | прокладка | 700-40-2227-1 | 1 | 1 | 16 | |||
| 17 | Штифт | 700-32-2197 | 2 | 2 | 17 | |||
| 18 | Втулка | 20-12-87 | 1 | 1 | 18 | |||
| 19 | прокладка | 700-40-7392 | 2 | 2 | 19 | |||
| 19 | прокладка | 700-40-7392-1 | 2 | 2 | 19 | |||
| 20 | прокладка | 700-40-5089-1 | 18 | 18 | 20 | |||
| 21 | Шпилька | 700-29-2146 | 16 | 16 | 21 | |||
| 22 | Орех | 700-30-2099 | 22 | |||||
| 23 | Крышка | 18-12-329 | 1 | 1 | 23 | |||
| 24 | прокладка | 700-40-5091-1 | 2 | 2 | 24 | |||
| 24 | прокладка | 700-40-5091 | 2 | 2 | 24 | |||
| 25 | Механизм переключения | 20-12-132СП | 1 | 1 | 25 | |||
| 26 | Фиксатор | 50-12-781 | 4 | 4 | 26 | |||
| 27 | КОЛЬЦО | 13339 | 4 | 4 | 27 | |||
| 28 | Пружина | 38327 | 4 | 4 | 28 | |||
| 29 | Планка | 50-12-780 | 2 | 2 | 29 | |||
| 29 | Планка | 50-12-780-01 | 2 | 2 | 29 | |||
| 30 | корпус | 50-12-316СП | 1 | 1 | 30 | |||
| 30 | корпус | 15-12-157-01 | 1 | 1 | 30 | |||
| 31 | Уплотнение | 700-40-7221 | 1 | 1 | 31 | |||
| 32 | Заглушка | 13358-01 | 2 | 2 | 32 | |||
| 33 | Болт | БолтМ10-6gx30.58.019 | 8 | 8 | 33 | |||
| 34 | Валик | 50-12-778 | 1 | 1 | 34 | |||
| 34 | Валик | 50-12-778-01 | 1 | 1 | 34 | |||
| 35 | Валик | 50-12-779 | 1 | 1 | 35 | |||
| 35 | Валик | 50-12-779-01 | 1 | 1 | 35 | |||
| 36 | Наконечник | 13356 | 2 | 2 | 36 | |||
| 37 | Рычаг | 50-12-777 | 1 | 1 | 37 | |||
| 37 | Рычаг | 50-12-777-01 | 1 | 1 | 37 | |||
| 38 | Шайба | 31308-1 | 2 | 2 | 38 | |||
| 39 | Шплинт | Шплинт2x25.019 | 2 | 2 | 39 | |||
| 40 | Стопор | 50-12-523 | 2 | 2 | 40 | |||
| 41 | Манжета- | Манжета2.2-22x40-1 | 1 | 1 | 41 | |||
| 42 | Плита направляющая | 15-12-164 | 2 | 2 | 42 | |||
| 43 | прокладка | 700-40-2173-1 | 10 | 10 | 43 | |||
| 43 | прокладка | 700-40-2173 | 10 | 10 | 43 | |||
| 44 | Заглушка | 0280-1 | 2 | 2 | 44 | |||
| 45 | Балл Б, | ШарикБ9,5-200 | 2 | 2 | 45 | |||
| 46 | Втулка | 18-12-121 | 2 | 2 | 46 | |||
| 46 | Втулка | 50-12-240СП | 2 | 2 | 46 | |||
| 47 | Штифт | 700-32-2201 | 10 | 10 | 47 | |||
| 48 | корпус | 24-12-7 | 1 | 1 | 48 | |||
| 48 | Корпус коробки передач | 18-12-156СП | 1 | 1 | 48 | |||
| 49 | КОЛЬЦО | 40911 | 2 | 2 | 49 | |||
| 50 | Болт М | БолтМ16x30.58.019 | 2 | 2 | 50 | |||
| 51 | Шпилька | 700-29-2296 | 2 | 2 | 51 | |||
| 52 | КОЛЬЦО | 700-40-4786 | 1 | 1 | 52 | |||
| 53 | Крышка | 18-12-328 | 1 | 1 | 53 | |||
| 54 | Механизм переключения левый | 18-12-177СП | 1 | 1 | 54 | |||
| 55 | Уплотнение | 700-40-7226 | 1 | 1 | 55 | |||
| 56 | Механизм переключения | 20-12-131СП | 1 | 1 | 56 | |||
| 57 | прокладка | 700-40-3780-1 | 1 | 1 | 57 | |||
| 58 | Штифт | 700-32-2012 | 3 | 3 | 58 |
