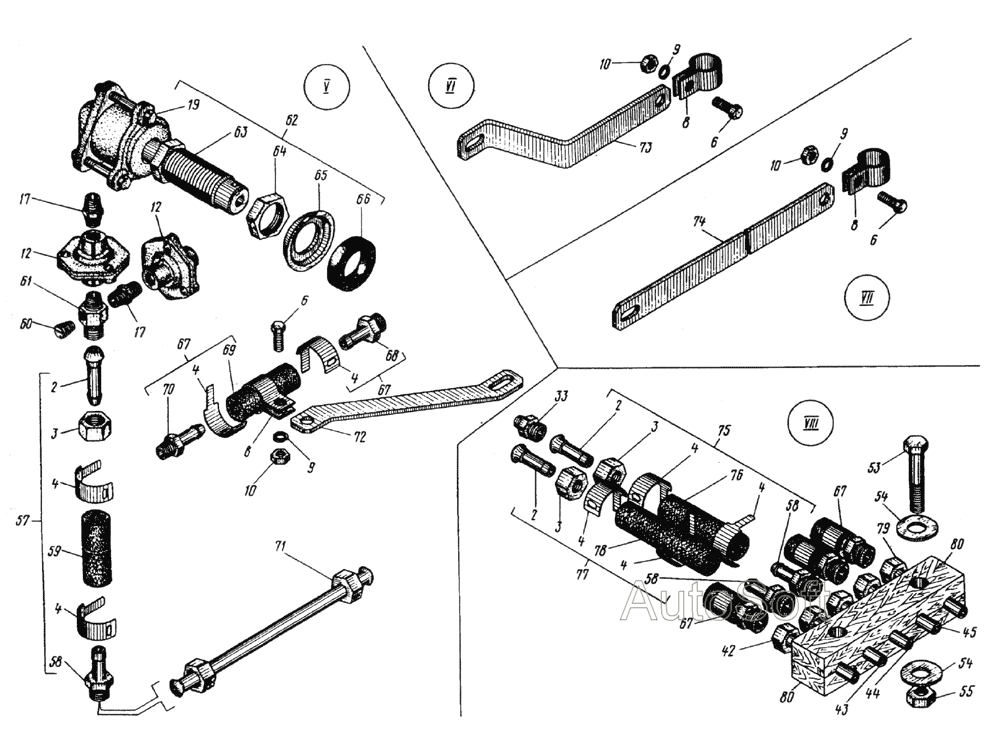

Пневморазводка
100%
Название детали
Наконечник сферический
Заводской номер
652Б.470.05.251
Количество на модель
13
№
2
Название детали
Гайка соединительная
Заводской номер
264.13.05
Количество на модель
13
№
3
Название детали
Хомутик
Заводской номер
264.13.23
Количество на модель
26
№
4
Название детали
Болт
Заводской номер
7798M8x20
Количество на модель
9
№
6
Название детали
Хомутик
Заводской номер
652A.080.00.54
Количество на модель
6
№
8
Название детали
Шайба
Заводской номер
64028Т65Г
Количество на модель
9
№
9
Название детали
Гайка
Заводской номер
5915M8
Количество на модель
11
№
10
Название детали
Клапан быстрого оттормаживания
Заводской номер
264.5.00
Количество на модель
5
№
12
Название детали
Ниппель переходный
Заводской номер
264.13.26
Количество на модель
5
№
17
Название детали
Вращающееся соединение на одно направление
Заводской номер
264.7.00
Количество на модель
6
№
19
Название детали
Ниппель конечный
Заводской номер
264.13.01
Количество на модель
13
№
33
Название детали
Труба
Заводской номер
ЭО-4112.20.55.14.000
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
ЭО-4112.20.55.14.000-01
Количество на модель
1
№
43
Название детали
Труба
Заводской номер
ЭО-4112.20.55.14.000-02
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
ЭО-4112.20.55.14.000-03
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
7798М12х65
Количество на модель
6
№
53
Название детали
Шайба
Заводской номер
652.080.00.58
Количество на модель
12
№
54
Название детали
Гайка
Заводской номер
5915М12
Количество на модель
6
№
55
Название детали
Шланг гибкий
Заводской номер
ЭО-4112.20.55.17.000-01
Количество на модель
1
№
57
Название детали
Штуцер
Заводской номер
264.13.29
Количество на модель
7
№
58
Название детали
Рукав L =0,6 м
Заводской номер
1036210x17,5-15В
Количество на модель
1
№
59
Название детали
Пробка
Заводской номер
"К1/4"""
Количество на модель
2
№
60
Название детали
Тройник
Заводской номер
652Б.248.58.1
Количество на модель
1
№
61
Название детали
Соединение вращающееся
Заводской номер
652А.500.22
Количество на модель
2
№
62
Название детали
Штуцер
Заводской номер
652A.500.22.1
Количество на модель
2
№
63
Название детали
Гайка
Заводской номер
652А.500.22.2
Количество на модель
2
№
64
Название детали
Чашка
Заводской номер
652А.500.22.5
Количество на модель
2
№
65
Название детали
Шайба
Заводской номер
652А.500.22.3
Количество на модель
2
№
66
Название детали
Шланг гибкий
Заводской номер
652A.500.26-15
Количество на модель
3
№
67
Название детали
Штуцер сварной
Заводской номер
264.13.30
Количество на модель
6
№
68
Название детали
Рукав d9
Заводской номер
8318Г10
Количество на модель
3
№
69
Название детали
Наконечник
Заводской номер
264.13.21
Количество на модель
6
№
70
Название детали
Труба
Заводской номер
ЭО-4112.20.55.02.000
Количество на модель
1
№
71
Название детали
Поводок
Заводской номер
652.080.00.91
Количество на модель
1
№
72
Название детали
Поводок
Заводской номер
652А.500.00.45
Количество на модель
1
№
73
Название детали
Поводок
Заводской номер
652.080.00.92
Количество на модель
1
№
74
Название детали
Шланг гибкий
Заводской номер
ЭО-4112.20.55.17.000
Количество на модель
4
№
75
Название детали
Рукав L=0,4 м
Заводской номер
1036210x17,5-15B
Количество на модель
4
№
76
Название детали
Шланг гибкий
Заводской номер
ЭО-4112.20.55.17.000-02
Количество на модель
2
№
77
Название детали
Труба
Заводской номер
652A.500.35-01
Количество на модель
1
№
79
Название детали
Колодка
Заводской номер
ЭО-4112.20.55.00.001
Количество на модель
2
№
80
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Наконечник сферический | 652Б.470.05.251 | 13 | 13 | 2 | |||
| 3 | Гайка соединительная | 264.13.05 | 13 | 13 | 3 | |||
| 4 | Хомутик | 264.13.23 | 26 | 26 | 4 | |||
| 6 | Болт | 7798M8x20 | 9 | 9 | 6 | |||
| 8 | Хомутик | 652A.080.00.54 | 6 | 6 | 8 | |||
| 9 | Шайба | 64028Т65Г | 9 | 9 | 9 | |||
| 10 | Гайка | 5915M8 | 11 | 11 | 10 | |||
| 12 | Клапан быстрого оттормаживания | 264.5.00 | 5 | 5 | 12 | |||
| 17 | Ниппель переходный | 264.13.26 | 5 | 5 | 17 | |||
| 19 | Вращающееся соединение на одно направление | 264.7.00 | 6 | 6 | 19 | |||
| 33 | Ниппель конечный | 264.13.01 | 13 | 13 | 33 | |||
| 42 | Труба | ЭО-4112.20.55.14.000 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-4112.20.55.14.000-01 | 1 | 1 | 43 | |||
| 44 | Труба | ЭО-4112.20.55.14.000-02 | 1 | 1 | 44 | |||
| 45 | Труба | ЭО-4112.20.55.14.000-03 | 1 | 1 | 45 | |||
| 53 | Болт | 7798М12х65 | 6 | 6 | 53 | |||
| 54 | Шайба | 652.080.00.58 | 12 | 12 | 54 | |||
| 55 | Гайка | 5915М12 | 6 | 6 | 55 | |||
| 57 | Шланг гибкий | ЭО-4112.20.55.17.000-01 | 1 | 1 | 57 | |||
| 58 | Штуцер | 264.13.29 | 7 | 7 | 58 | |||
| 59 | Рукав L =0,6 м | 1036210x17,5-15В | 1 | 1 | 59 | |||
| 60 | Пробка | "К1/4""" | 2 | 2 | 60 | |||
| 61 | Тройник | 652Б.248.58.1 | 1 | 1 | 61 | |||
| 62 | Соединение вращающееся | 652А.500.22 | 2 | 2 | 62 | |||
| 63 | Штуцер | 652A.500.22.1 | 2 | 2 | 63 | |||
| 64 | Гайка | 652А.500.22.2 | 2 | 2 | 64 | |||
| 65 | Чашка | 652А.500.22.5 | 2 | 2 | 65 | |||
| 66 | Шайба | 652А.500.22.3 | 2 | 2 | 66 | |||
| 67 | Шланг гибкий | 652A.500.26-15 | 3 | 3 | 67 | |||
| 68 | Штуцер сварной | 264.13.30 | 6 | 6 | 68 | |||
| 69 | Рукав d9 | 8318Г10 | 3 | 3 | 69 | |||
| 70 | Наконечник | 264.13.21 | 6 | 6 | 70 | |||
| 71 | Труба | ЭО-4112.20.55.02.000 | 1 | 1 | 71 | |||
| 72 | Поводок | 652.080.00.91 | 1 | 1 | 72 | |||
| 73 | Поводок | 652А.500.00.45 | 1 | 1 | 73 | |||
| 74 | Поводок | 652.080.00.92 | 1 | 1 | 74 | |||
| 75 | Шланг гибкий | ЭО-4112.20.55.17.000 | 4 | 4 | 75 | |||
| 76 | Рукав L=0,4 м | 1036210x17,5-15B | 4 | 4 | 76 | |||
| 77 | Шланг гибкий | ЭО-4112.20.55.17.000-02 | 2 | 2 | 77 | |||
| 79 | Труба | 652A.500.35-01 | 1 | 1 | 79 | |||
| 80 | Колодка | ЭО-4112.20.55.00.001 | 2 | 2 | 80 |
