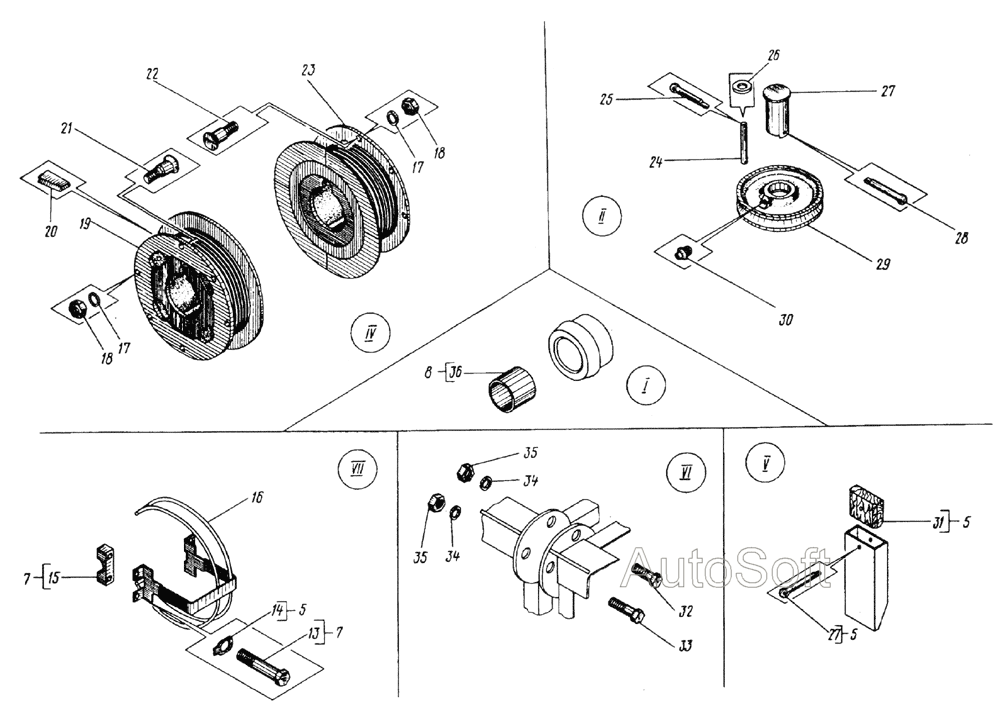

Оборудование драглайн
100%
Название детали
Стрела драглайна
Заводской номер
ЭО-4111В.00.03.01.000
Количество на модель
1
№
5
Название детали
Верх стрелы
Заводской номер
ЭО-4111B.00.03.01.200
Количество на модель
1
№
7
Название детали
Низ стрелы
Заводской номер
ЭО-4111B.00.03.01.100
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
7798M24х130
Количество на модель
4
№
13
Название детали
Шайба стопорная
Заводской номер
17-61-005
Количество на модель
4
№
14
Название детали
Крышка подшипника
Заводской номер
505A.201.00.2
Количество на модель
2
№
15
Название детали
Ограждение
Заводской номер
ЭО-4111В.00.03.01.600
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
640216Т.65Г
Количество на модель
12
№
17
Название детали
Гайка
Заводской номер
5915M16
Количество на модель
12
№
18
Название детали
Сменная часть левого барабана
Заводской номер
652.051.00.37
Количество на модель
1
№
19
Название детали
Клин
Заводской номер
652.041.00.19
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
652.051.00.39
Количество на модель
6
№
21
Название детали
Болт
Заводской номер
652.051.00.12
Количество на модель
6
№
22
Название детали
Сменная часть правого барабана
Заводской номер
505A.051.05
Количество на модель
1
№
23
Название детали
Ось
Заводской номер
652Б.160.03.8
Количество на модель
1
№
24
Название детали
Шплинт
Заводской номер
3974x40
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
1137116
Количество на модель
2
№
26
Название детали
Ось блоков
Заводской номер
652.160.00,7
Количество на модель
1
№
27
Название детали
Шплинт
Заводской номер
39710x112
Количество на модель
2
№
28
Название детали
Блок
Заводской номер
652Б.380.00.8
Количество на модель
1
№
29
Название детали
Масленка
Заводской номер
198531.3
Количество на модель
1
№
30
Название детали
Брус буфера
Заводской номер
505A.200.00.2
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
7798M20x60
Количество на модель
8
№
32
Название детали
Болт
Заводской номер
7798М20х75
Количество на модель
4
№
33
Название детали
Шайба
Заводской номер
640220Т.65Г
Количество на модель
12
№
34
Название детали
Гайка
Заводской номер
5915М20
Количество на модель
12
№
35
Название детали
Втулка пяты
Заводской номер
505А.200.00.3
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Стрела драглайна | ЭО-4111В.00.03.01.000 | 1 | 1 | 5 | |||
| 7 | Верх стрелы | ЭО-4111B.00.03.01.200 | 1 | 1 | 7 | |||
| 8 | Низ стрелы | ЭО-4111B.00.03.01.100 | 1 | 1 | 8 | |||
| 13 | Болт | 7798M24х130 | 4 | 4 | 13 | |||
| 14 | Шайба стопорная | 17-61-005 | 4 | 4 | 14 | |||
| 15 | Крышка подшипника | 505A.201.00.2 | 2 | 2 | 15 | |||
| 16 | Ограждение | ЭО-4111В.00.03.01.600 | 1 | 1 | 16 | |||
| 17 | Шайба | 640216Т.65Г | 12 | 12 | 17 | |||
| 18 | Гайка | 5915M16 | 12 | 12 | 18 | |||
| 19 | Сменная часть левого барабана | 652.051.00.37 | 1 | 1 | 19 | |||
| 20 | Клин | 652.041.00.19 | 4 | 4 | 20 | |||
| 21 | Болт | 652.051.00.39 | 6 | 6 | 21 | |||
| 22 | Болт | 652.051.00.12 | 6 | 6 | 22 | |||
| 23 | Сменная часть правого барабана | 505A.051.05 | 1 | 1 | 23 | |||
| 24 | Ось | 652Б.160.03.8 | 1 | 1 | 24 | |||
| 25 | Шплинт | 3974x40 | 2 | 2 | 25 | |||
| 26 | Шайба | 1137116 | 2 | 2 | 26 | |||
| 27 | Ось блоков | 652.160.00,7 | 1 | 1 | 27 | |||
| 28 | Шплинт | 39710x112 | 2 | 2 | 28 | |||
| 29 | Блок | 652Б.380.00.8 | 1 | 1 | 29 | |||
| 30 | Масленка | 198531.3 | 1 | 1 | 30 | |||
| 31 | Брус буфера | 505A.200.00.2 | 1 | 1 | 31 | |||
| 32 | Болт | 7798M20x60 | 8 | 8 | 32 | |||
| 33 | Болт | 7798М20х75 | 4 | 4 | 33 | |||
| 34 | Шайба | 640220Т.65Г | 12 | 12 | 34 | |||
| 35 | Гайка | 5915М20 | 12 | 12 | 35 | |||
| 36 | Втулка пяты | 505А.200.00.3 | 2 | 2 | 36 |
