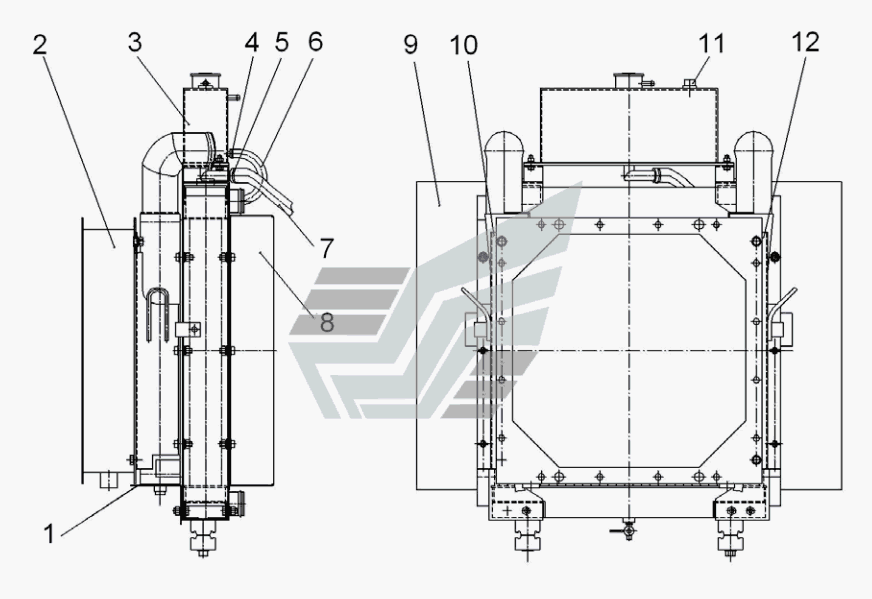

Блок радиаторов АБ-
100%
Название детали
Планка
Заводской номер
А122Б-2.10.02.001
Количество на модель
1
№
1
Название детали
Калорифер масляный
Заводской номер
КМ040-00-80.06.100
Количество на модель
1
№
2
Название детали
Радиатор
Заводской номер
РВ-ОНВЕК-14-03
Количество на модель
1
№
3
Название детали
Хомут червячный
Заводской номер
Хомут12-22
Количество на модель
2
№
4
Название детали
Хомут
Заводской номер
Хомут25-40
Количество на модель
1
№
5
Название детали
Шланг
Заводской номер
А122Б-2.10.02.005
Количество на модель
1
№
6
Название детали
Шланг
Заводской номер
А122Б-2.10.02.004
Количество на модель
1
№
7
Название детали
Диффузор
Заводской номер
А122Б-2.10.02.002
Количество на модель
1
№
8
Название детали
Щит
Заводской номер
А122Б-2.10.02.003
Количество на модель
2
№
9
Название детали
Проставка
Заводской номер
А122Б-2.10.02.020
Количество на модель
1
№
10
Название детали
Пробка
Заводской номер
22062-11.52
Количество на модель
1
№
11
Название детали
Проставка
Заводской номер
А122Б-2.10.02.020-01
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Планка | А122Б-2.10.02.001 | 1 | 1 | 1 | |||
| 2 | Калорифер масляный | КМ040-00-80.06.100 | 1 | 1 | 2 | |||
| 3 | Радиатор | РВ-ОНВЕК-14-03 | 1 | 1 | 3 | |||
| 4 | Хомут червячный | Хомут12-22 | 2 | 2 | 4 | |||
| 5 | Хомут | Хомут25-40 | 1 | 1 | 5 | |||
| 6 | Шланг | А122Б-2.10.02.005 | 1 | 1 | 6 | |||
| 7 | Шланг | А122Б-2.10.02.004 | 1 | 1 | 7 | |||
| 8 | Диффузор | А122Б-2.10.02.002 | 1 | 1 | 8 | |||
| 9 | Щит | А122Б-2.10.02.003 | 2 | 2 | 9 | |||
| 10 | Проставка | А122Б-2.10.02.020 | 1 | 1 | 10 | |||
| 11 | Пробка | 22062-11.52 | 1 | 1 | 11 | |||
| 12 | Проставка | А122Б-2.10.02.020-01 | 1 | 1 | 12 |
