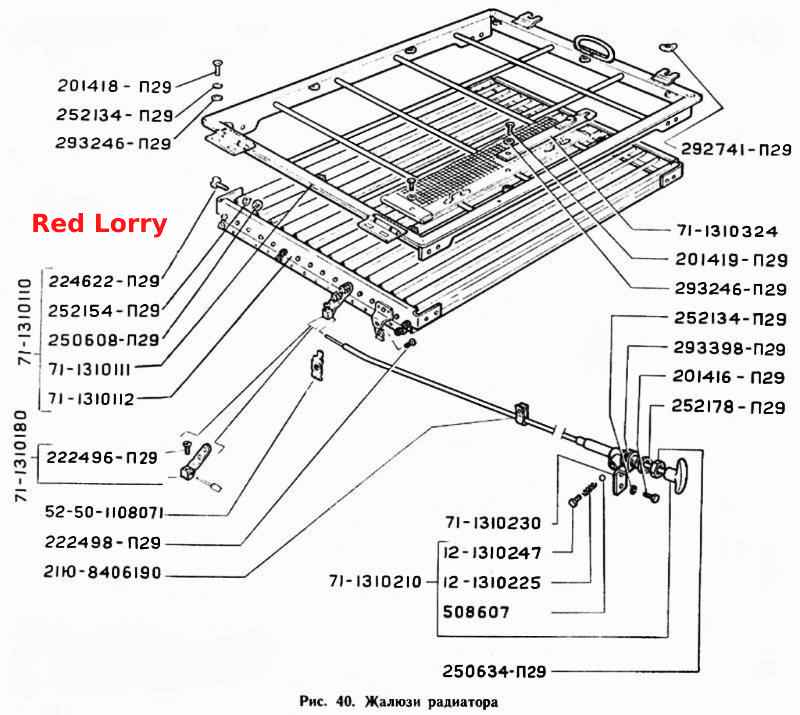

Жалюзи радиатора
100%
Название детали
Болт М6-6gх12 ОСТ 37.001.123-96
Заводской номер
201416-П29
Количество на модель
2
№
Название детали
Рамка жалюзи радиатора в сборе
Заводской номер
71-1310111
Количество на модель
1
№
Название детали
Ремень фиксации жалюзи в сборе
Заводской номер
71-1310324
Количество на модель
1
№
Название детали
Рычаг привода жалюзи в сборе
Заводской номер
71-1310180
Количество на модель
1
№
Название детали
Скоба
Заводской номер
21Ю-8406190
Количество на модель
1
№
Название детали
Узел тяги управления жалюзи радиатора
Заводской номер
71-1310210
Количество на модель
1
№
Название детали
Шайба 15 крепления промежуточного рычага
Заводской номер
293398-П29
Количество на модель
1
№
Название детали
Шайба 6,5
Заводской номер
293246-П29
Количество на модель
1
№
Название детали
Шайба 2-14 ОСТ 37.001.145-75
Заводской номер
252178-П29
Количество на модель
1
№
Название детали
Шайба .Т
Заводской номер
252134-П29
Количество на модель
2
№
Название детали
Шайба .Л
Заводской номер
252154-П29
Количество на модель
8
№
Название детали
Пружина
Заводской номер
12-1310225
Количество на модель
1
№
Название детали
Кронштейн крепления привода жалюзи
Заводской номер
71-1310230
Количество на модель
1
№
Название детали
Болт М6-6gх16 ОСТ 37.001.123-96
Заводской номер
201418-П29
Количество на модель
4
№
Название детали
Болт М6
Заводской номер
201419-П29
Количество на модель
1
№
Название детали
Болт
Заводской номер
12-1310247
Количество на модель
1
№
Название детали
Винт М6-6gх10 ОСТ 37.001.130-81
Заводской номер
224622-П29
Количество на модель
8
№
Название детали
Винт М5-6gх12
Заводской номер
222498-П29
Количество на модель
1
№
Название детали
Винт М5-6gх8 ОСТ 37.001.128-96
Заводской номер
222496-П29
Количество на модель
1
№
Название детали
Гайка М6-6Н ОСТ 37.001.124-93
Заводской номер
250608-П29
Количество на модель
8
№
Название детали
Гайка М14х1,5
Заводской номер
250634-П29
Количество на модель
1
№
Название детали
Барный орех
Заводской номер
292741-П29
Количество на модель
2
№
Название детали
Сборка жалюзи радиатора
Заводской номер
71-1310112
Количество на модель
1
№
Название детали
Жалюзи радиатора с рамкой в сборе
Заводской номер
71-1310110
Количество на модель
1
№
Название детали
Зажим кронштейна
Заводской номер
52-50-1108071
Количество на модель
1
№
Название детали
Шарик
Заводской номер
508607
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт М6-6gх12 ОСТ 37.001.123-96 | 201416-П29 | 2 | 2 | |||||
| Рамка жалюзи радиатора в сборе | 71-1310111 | 1 | 1 | |||||
| Ремень фиксации жалюзи в сборе | 71-1310324 | 1 | 1 | |||||
| Рычаг привода жалюзи в сборе | 71-1310180 | 1 | 1 | |||||
| Скоба | 21Ю-8406190 | 1 | 1 | |||||
| Узел тяги управления жалюзи радиатора | 71-1310210 | 1 | 1 | |||||
| Шайба 15 крепления промежуточного рычага | 293398-П29 | 1 | 1 | |||||
| Шайба 6,5 | 293246-П29 | 1 | 1 | |||||
| Шайба 2-14 ОСТ 37.001.145-75 | 252178-П29 | 1 | 1 | |||||
| Шайба .Т | 252134-П29 | 2 | 2 | |||||
| Шайба .Л | 252154-П29 | 8 | 8 | |||||
| Пружина | 12-1310225 | 1 | 1 | |||||
| Кронштейн крепления привода жалюзи | 71-1310230 | 1 | 1 | |||||
| Болт М6-6gх16 ОСТ 37.001.123-96 | 201418-П29 | 4 | 4 | |||||
| Болт М6 | 201419-П29 | 1 | 1 | |||||
| Болт | 12-1310247 | 1 | 1 | |||||
| Винт М6-6gх10 ОСТ 37.001.130-81 | 224622-П29 | 8 | 8 | |||||
| Винт М5-6gх12 | 222498-П29 | 1 | 1 | |||||
| Винт М5-6gх8 ОСТ 37.001.128-96 | 222496-П29 | 1 | 1 | |||||
| Гайка М6-6Н ОСТ 37.001.124-93 | 250608-П29 | 8 | 8 | |||||
| Гайка М14х1,5 | 250634-П29 | 1 | 1 | |||||
| Барный орех | 292741-П29 | 2 | 2 | |||||
| Сборка жалюзи радиатора | 71-1310112 | 1 | 1 | |||||
| Жалюзи радиатора с рамкой в сборе | 71-1310110 | 1 | 1 | |||||
| Зажим кронштейна | 52-50-1108071 | 1 | 1 | |||||
| Шарик | 508607 | 1 | 1 |
