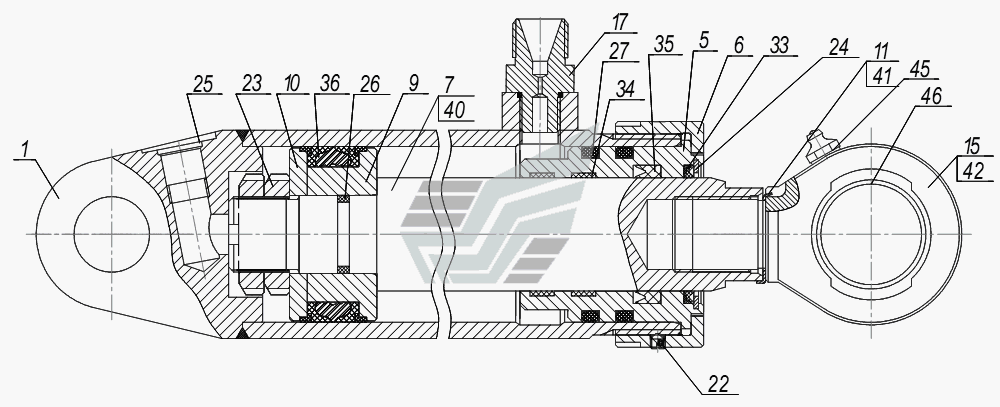

Цилиндр подъема мачты
100%
Название детали
Цилиндр подъема мачты
Заводской номер
ПБУ-2.22.00.000-01
Количество на модель
№
Название детали
Цилиндр в сборе
Заводской номер
ПБУ-2.22.01.000
Количество на модель
1
№
1
Название детали
Зажимная втулка
Заводской номер
ПБУ-2.22.00.001
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
ПБУ-2.22.00.002
Количество на модель
1
№
6
Название детали
Шток
Заводской номер
ПБУ-2.22.00.003
Количество на модель
1
№
7
Название детали
Втулка направляющая
Заводской номер
ПБУ-2.22.00.004
Количество на модель
1
№
8
Название детали
Поршень
Заводской номер
ПБУ-2.22.00.005
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
ПБУ-2.22.00.006
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
ПБУ-2.22.00.007
Количество на модель
1
№
11
Название детали
Головка штока
Заводской номер
ПБУ-1.22.00.002
Количество на модель
1
№
15
Название детали
Штуцер
Заводской номер
УГБ 50М-27-24
Количество на модель
2
№
17
Название детали
Винт M-H.
Заводской номер
Винт М6-6gx6.14Н.019
Количество на модель
1
№
22
Название детали
Гайка Мх, Н.
Заводской номер
Гайка М30х1,5-6Н.05.019
Количество на модель
2
№
23
Название детали
Кольцо 014-018-25-2-2
Заводской номер
Кольцо 014-018-25-2-2
Количество на модель
2
№
24
Название детали
Кольцо- -
Заводской номер
Кольцо 025-031-36-2-2
Количество на модель
1
№
25
Название детали
Кольцо- -
Заводской номер
Кольцо 045-051-36-2-2
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
Кольцо 060-065-30-2-2
Количество на модель
1
№
27
Название детали
Кольцо- -
Заводской номер
Кольцо 060-070-58-2-2
Количество на модель
2
№
28
Название детали
Грязесъемник
Заводской номер
SWР 4555
Количество на модель
1
№
33
Название детали
КОЛЬЦО
Заводской номер
I/GТ-45х50-9,7/102
Количество на модель
2
№
34
Название детали
Манжета
Заводской номер
RU0500450-Z22
Количество на модель
1
№
35
Название детали
Манжета
Заводской номер
DВМ 275212/М
Количество на модель
1
№
36
Название детали
Шток
Заводской номер
ПБУ-2.22.00.012
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
ПБУ-2.22.00.013
Количество на модель
1
№
41
Название детали
Головка штока
Заводской номер
ЛБУ-24-05А
Количество на модель
1
№
42
Название детали
Масленка.
Заводской номер
Масленка 1.3.Ц6
Количество на модель
1
№
45
Название детали
Подшипник- Ш
Заводской номер
Подшипник 1-Ш40
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр подъема мачты | ПБУ-2.22.00.000-01 | |||||||
| 1 | Цилиндр в сборе | ПБУ-2.22.01.000 | 1 | 1 | 1 | |||
| 5 | Зажимная втулка | ПБУ-2.22.00.001 | 1 | 1 | 5 | |||
| 6 | Орех | ПБУ-2.22.00.002 | 1 | 1 | 6 | |||
| 7 | Шток | ПБУ-2.22.00.003 | 1 | 1 | 7 | |||
| 8 | Втулка направляющая | ПБУ-2.22.00.004 | 1 | 1 | 8 | |||
| 9 | Поршень | ПБУ-2.22.00.005 | 1 | 1 | 9 | |||
| 10 | Шайба | ПБУ-2.22.00.006 | 1 | 1 | 10 | |||
| 11 | Шайба | ПБУ-2.22.00.007 | 1 | 1 | 11 | |||
| 15 | Головка штока | ПБУ-1.22.00.002 | 1 | 1 | 15 | |||
| 17 | Штуцер | УГБ 50М-27-24 | 2 | 2 | 17 | |||
| 22 | Винт M-H. | Винт М6-6gx6.14Н.019 | 1 | 1 | 22 | |||
| 23 | Гайка Мх, Н. | Гайка М30х1,5-6Н.05.019 | 2 | 2 | 23 | |||
| 24 | Кольцо 014-018-25-2-2 | Кольцо 014-018-25-2-2 | 2 | 2 | 24 | |||
| 25 | Кольцо- - | Кольцо 025-031-36-2-2 | 1 | 1 | 25 | |||
| 26 | Кольцо- - | Кольцо 045-051-36-2-2 | 1 | 1 | 26 | |||
| 27 | Кольцо | Кольцо 060-065-30-2-2 | 1 | 1 | 27 | |||
| 28 | Кольцо- - | Кольцо 060-070-58-2-2 | 2 | 2 | 28 | |||
| 33 | Грязесъемник | SWР 4555 | 1 | 1 | 33 | |||
| 34 | КОЛЬЦО | I/GТ-45х50-9,7/102 | 2 | 2 | 34 | |||
| 35 | Манжета | RU0500450-Z22 | 1 | 1 | 35 | |||
| 36 | Манжета | DВМ 275212/М | 1 | 1 | 36 | |||
| 40 | Шток | ПБУ-2.22.00.012 | 1 | 1 | 40 | |||
| 41 | Шайба | ПБУ-2.22.00.013 | 1 | 1 | 41 | |||
| 42 | Головка штока | ЛБУ-24-05А | 1 | 1 | 42 | |||
| 45 | Масленка. | Масленка 1.3.Ц6 | 1 | 1 | 45 | |||
| 46 | Подшипник- Ш | Подшипник 1-Ш40 | 1 | 1 | 46 |
