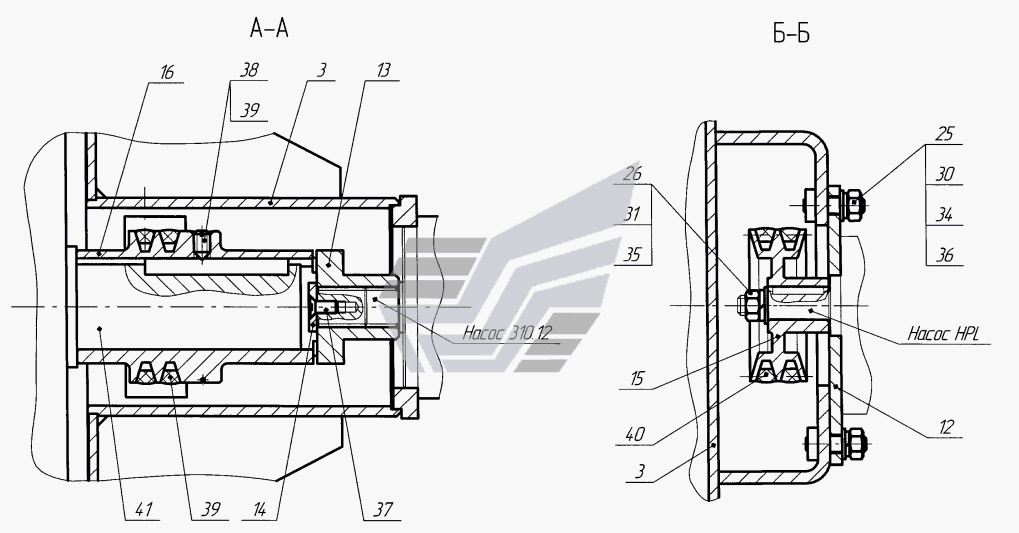

Блок привода (с электродвигателем)
100%
Название детали
Блок привода
Заводской номер
ББУ.04.000-01
Количество на модель
№
Название детали
Подставка
Заводской номер
ББУ.04.100-01
Количество на модель
1
№
1
Название детали
Подставка
Заводской номер
ББУ.04.100-02
Количество на модель
1
№
2
Название детали
Кронштейн насосов
Заводской номер
ББУ.04.200-02
Количество на модель
1
№
3
Название детали
Зажим
Заводской номер
ББУ.04.301-01
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
ББУ.04.302-01
Количество на модель
2
№
5
Название детали
Гайка
Заводской номер
Гайка М12-6Н.6.019
Количество на модель
2
№
6
Название детали
Гайка
Заводской номер
Гайка М16-6Н.6.019
Количество на модель
2
№
7
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.019
Количество на модель
2
№
8
Название детали
Шайба Г.
Заводской номер
Шайба 16.65Г.019
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
Шайба 12.01.019
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
Шайба 16.01.019
Количество на модель
2
№
11
Название детали
Проставка
Заводской номер
ББУ.04.400
Количество на модель
1
№
12
Название детали
Муфта
Заводской номер
ББУ.04.003
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ББУ.04.004
Количество на модель
1
№
14
Название детали
Шкив
Заводской номер
ББУ.04.005
Количество на модель
1
№
15
Название детали
Муфта
Заводской номер
ББУ.04.001-02
Количество на модель
1
№
16
Название детали
Ручка
Заводской номер
ББУ.04.007-01
Количество на модель
№
17
Название детали
Вставка
Заводской номер
ББУ.04.008-01
Количество на модель
1
№
18
Название детали
Болт M- x
Заводской номер
Болт М6-6gх50.66.019
Количество на модель
2
№
19
Название детали
Болт M- x
Заводской номер
Болт М8-6gх25.66.019
Количество на модель
4
№
20
Название детали
Колесо без кронштейна артикул С
Заводской номер
С54
Количество на модель
2
№
21
Название детали
Болт M- x
Заводской номер
Болт М10-6gх50.66.019
Количество на модель
4
№
22
Название детали
Болт M- x
Заводской номер
Болт М14-6gх55.66.019
Количество на модель
4
№
23
Название детали
Болт M- x
Заводской номер
Болт М18-6gх55.66.019
Количество на модель
4
№
24
Название детали
Гайка М8-6Н.6.019
Заводской номер
Гайка М8-6Н.6.019
Количество на модель
2
№
25
Название детали
Гайка М10-6Н.6.019
Заводской номер
Гайка М10-6Н.6.019
Количество на модель
7
№
26
Название детали
Гайка М14-6Н.6.019
Заводской номер
Гайка М14-6Н.6.019
Количество на модель
4
№
27
Название детали
Гайка
Заводской номер
Гайка М18-6Н.6.019
Количество на модель
4
№
28
Название детали
Шайба 6.65Г.019
Заводской номер
Шайба 6.65Г.019
Количество на модель
4
№
29
Название детали
Шайба 8.65Г.019
Заводской номер
Шайба 8.65Г.019
Количество на модель
6
№
30
Название детали
Шайба
Заводской номер
Шайба 10.65Г.019
Количество на модель
7
№
31
Название детали
Шайба 14.65Г.019
Заводской номер
Шайба 14.65Г.019
Количество на модель
4
№
32
Название детали
Шайба Г.
Заводской номер
Шайба 18.65Г.019
Количество на модель
4
№
33
Название детали
Шайба
Заводской номер
Шайба 8.01.019
Количество на модель
2
№
34
Название детали
Шайба
Заводской номер
Шайба 10.01.019
Количество на модель
5
№
35
Название детали
Шпилька М- х
Заводской номер
Шпилька М8-6gх18.66.019
Количество на модель
2
№
36
Название детали
ВинтА М- х
Заводской номер
ВинтА М6-6gх14.46.019
Количество на модель
№
37
Название детали
Кольцо II
Заводской номер
Кольцо 75 II 01 3
Количество на модель
1
№
38
Название детали
ВинтВ М- хН.
Заводской номер
ВинтВ М8-6gх16.14Н.35.019
Количество на модель
1
№
39
Название детали
Ремень Z-
Заводской номер
Ремень Z(0)-500
Количество на модель
2
№
40
Название детали
Двигатель RAM160 MB2УЗ, В, Гц, IM
Заводской номер
RAM160 MB2УЗ
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок привода | ББУ.04.000-01 | |||||||
| 1 | Подставка | ББУ.04.100-01 | 1 | 1 | 1 | |||
| 2 | Подставка | ББУ.04.100-02 | 1 | 1 | 2 | |||
| 3 | Кронштейн насосов | ББУ.04.200-02 | 1 | 1 | 3 | |||
| 4 | Зажим | ББУ.04.301-01 | 2 | 2 | 4 | |||
| 5 | Шайба | ББУ.04.302-01 | 2 | 2 | 5 | |||
| 6 | Гайка | Гайка М12-6Н.6.019 | 2 | 2 | 6 | |||
| 7 | Гайка | Гайка М16-6Н.6.019 | 2 | 2 | 7 | |||
| 8 | Шайба Г. | Шайба 12.65Г.019 | 2 | 2 | 8 | |||
| 9 | Шайба Г. | Шайба 16.65Г.019 | 2 | 2 | 9 | |||
| 10 | Шайба | Шайба 12.01.019 | 2 | 2 | 10 | |||
| 11 | Шайба | Шайба 16.01.019 | 2 | 2 | 11 | |||
| 12 | Проставка | ББУ.04.400 | 1 | 1 | 12 | |||
| 13 | Муфта | ББУ.04.003 | 1 | 1 | 13 | |||
| 14 | Шайба | ББУ.04.004 | 1 | 1 | 14 | |||
| 15 | Шкив | ББУ.04.005 | 1 | 1 | 15 | |||
| 16 | Муфта | ББУ.04.001-02 | 1 | 1 | 16 | |||
| 17 | Ручка | ББУ.04.007-01 | 17 | |||||
| 18 | Вставка | ББУ.04.008-01 | 1 | 1 | 18 | |||
| 19 | Болт M- x | Болт М6-6gх50.66.019 | 2 | 2 | 19 | |||
| 20 | Болт M- x | Болт М8-6gх25.66.019 | 4 | 4 | 20 | |||
| 21 | Колесо без кронштейна артикул С | С54 | 2 | 2 | 21 | |||
| 22 | Болт M- x | Болт М10-6gх50.66.019 | 4 | 4 | 22 | |||
| 23 | Болт M- x | Болт М14-6gх55.66.019 | 4 | 4 | 23 | |||
| 24 | Болт M- x | Болт М18-6gх55.66.019 | 4 | 4 | 24 | |||
| 25 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | 2 | 2 | 25 | |||
| 26 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | 7 | 7 | 26 | |||
| 27 | Гайка М14-6Н.6.019 | Гайка М14-6Н.6.019 | 4 | 4 | 27 | |||
| 28 | Гайка | Гайка М18-6Н.6.019 | 4 | 4 | 28 | |||
| 29 | Шайба 6.65Г.019 | Шайба 6.65Г.019 | 4 | 4 | 29 | |||
| 30 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | 6 | 6 | 30 | |||
| 31 | Шайба | Шайба 10.65Г.019 | 7 | 7 | 31 | |||
| 32 | Шайба 14.65Г.019 | Шайба 14.65Г.019 | 4 | 4 | 32 | |||
| 33 | Шайба Г. | Шайба 18.65Г.019 | 4 | 4 | 33 | |||
| 34 | Шайба | Шайба 8.01.019 | 2 | 2 | 34 | |||
| 35 | Шайба | Шайба 10.01.019 | 5 | 5 | 35 | |||
| 36 | Шпилька М- х | Шпилька М8-6gх18.66.019 | 2 | 2 | 36 | |||
| 37 | ВинтА М- х | ВинтА М6-6gх14.46.019 | 37 | |||||
| 38 | Кольцо II | Кольцо 75 II 01 3 | 1 | 1 | 38 | |||
| 39 | ВинтВ М- хН. | ВинтВ М8-6gх16.14Н.35.019 | 1 | 1 | 39 | |||
| 40 | Ремень Z- | Ремень Z(0)-500 | 2 | 2 | 40 | |||
| 41 | Двигатель RAM160 MB2УЗ, В, Гц, IM | RAM160 MB2УЗ | 1 | 1 | 41 |
