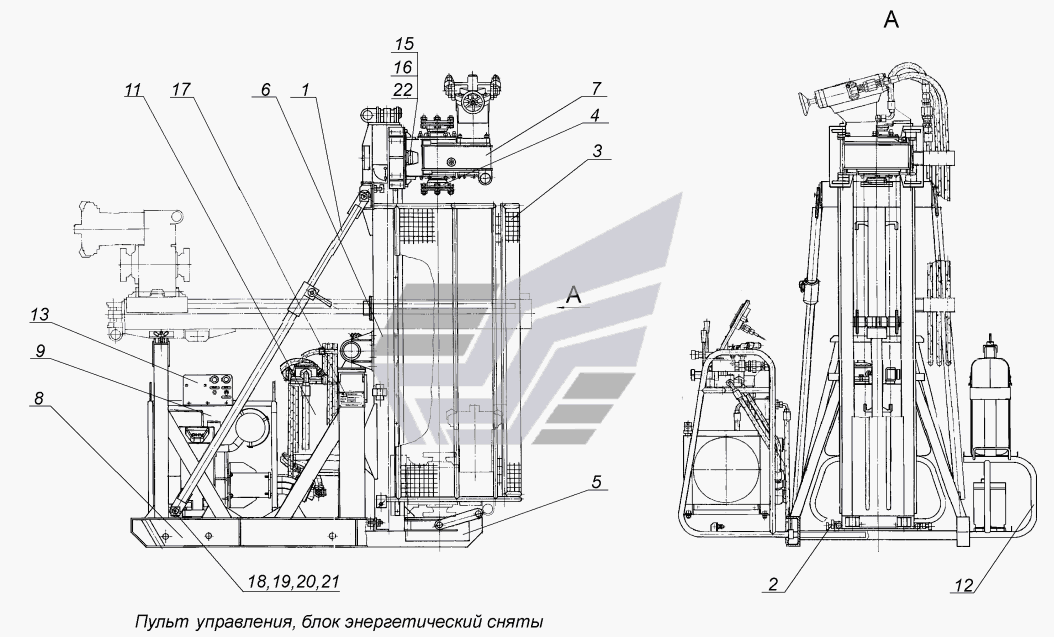

Блочная буровая установка ББУ- "Опенок"(бензопривод)
100%
Название детали
Комплект принадлежностей
Заводской номер
БП.00.000
Количество на модель
1
№
Название детали
Подкос
Заводской номер
ББУ.00.010
Количество на модель
2
№
1
Название детали
Струбцина
Заводской номер
ББУ.00.050
Количество на модель
8
№
2
Название детали
Ограждение
Заводской номер
ББУ.00.060
Количество на модель
1
№
3
Название детали
Фланец центрирующий
Заводской номер
ББУ.00.070
Количество на модель
2
№
4
Название детали
Установка центратора
Заводской номер
ББУ.00.100
Количество на модель
1
№
5
Название детали
Стойка с механизмом подачи
Заводской номер
ББУ.01.000
Количество на модель
1
№
6
Название детали
Ротатор
Заводской номер
ББУ.02.000
Количество на модель
1
№
7
Название детали
Основание
Заводской номер
ББУ.03.000
Количество на модель
1
№
8
Название детали
Блок привода
Заводской номер
ББУ.04.000
Количество на модель
1
№
9
Название детали
Блок привода
Заводской номер
ББУ.04.000-01
Количество на модель
1
№
10
Название детали
Гидросистема
Заводской номер
ББУ.05.000
Количество на модель
1
№
11
Название детали
Блок энергетический
Заводской номер
ББУ.06.000
Количество на модель
1
№
12
Название детали
Электрооборудование
Заводской номер
ББУ.07.000
Количество на модель
1
№
13
Название детали
Электрооборудование
Заводской номер
ББУ.07.000-01
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
ББУ.00.001
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
ББУ.00.002
Количество на модель
2
№
16
Название детали
Табличка фирменная
Заводской номер
ТФУ 001
Количество на модель
1
№
17
Название детали
Болт M- x
Заводской номер
Болт М16-6gх60.66.019
Количество на модель
4
№
18
Название детали
Гайка
Заводской номер
Гайка М16-6Н.6.019
Количество на модель
4
№
19
Название детали
Шайба Г.
Заводской номер
Шайба 16.65Г.019
Количество на модель
4
№
20
Название детали
Шайба .Ст
Заводской номер
Шайба 16.02.Ст3.019
Количество на модель
8
№
21
Название детали
Шплинт х
Заводской номер
Шплинт 4х25.019
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Комплект принадлежностей | БП.00.000 | 1 | 1 | |||||
| 1 | Подкос | ББУ.00.010 | 2 | 2 | 1 | |||
| 2 | Струбцина | ББУ.00.050 | 8 | 8 | 2 | |||
| 3 | Ограждение | ББУ.00.060 | 1 | 1 | 3 | |||
| 4 | Фланец центрирующий | ББУ.00.070 | 2 | 2 | 4 | |||
| 5 | Установка центратора | ББУ.00.100 | 1 | 1 | 5 | |||
| 6 | Стойка с механизмом подачи | ББУ.01.000 | 1 | 1 | 6 | |||
| 7 | Ротатор | ББУ.02.000 | 1 | 1 | 7 | |||
| 8 | Основание | ББУ.03.000 | 1 | 1 | 8 | |||
| 9 | Блок привода | ББУ.04.000 | 1 | 1 | 9 | |||
| 10 | Блок привода | ББУ.04.000-01 | 1 | 1 | 10 | |||
| 11 | Гидросистема | ББУ.05.000 | 1 | 1 | 11 | |||
| 12 | Блок энергетический | ББУ.06.000 | 1 | 1 | 12 | |||
| 13 | Электрооборудование | ББУ.07.000 | 1 | 1 | 13 | |||
| 14 | Электрооборудование | ББУ.07.000-01 | 1 | 1 | 14 | |||
| 15 | Палец | ББУ.00.001 | 2 | 2 | 15 | |||
| 16 | Шайба | ББУ.00.002 | 2 | 2 | 16 | |||
| 17 | Табличка фирменная | ТФУ 001 | 1 | 1 | 17 | |||
| 18 | Болт M- x | Болт М16-6gх60.66.019 | 4 | 4 | 18 | |||
| 19 | Гайка | Гайка М16-6Н.6.019 | 4 | 4 | 19 | |||
| 20 | Шайба Г. | Шайба 16.65Г.019 | 4 | 4 | 20 | |||
| 21 | Шайба .Ст | Шайба 16.02.Ст3.019 | 8 | 8 | 21 | |||
| 22 | Шплинт х | Шплинт 4х25.019 | 2 | 2 | 22 |
