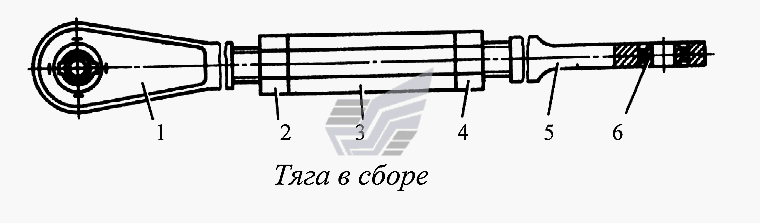

Тяговый узел
100%
Название детали
Тяговый узел
Заводской номер
ЛБУМ2.48.05.000
Количество на модель
№
Название детали
Тяга
Заводской номер
ЛБУМ2.48.05.001
Количество на модель
1
№
1
Название детали
Гайка М ГОСТ
Заводской номер
[Гайка М16.5.019 ГОСТ5915-70]
Количество на модель
1
№
2
Название детали
Муфта
Заводской номер
ЛБУМ2.48.05.002
Количество на модель
1
№
3
Название детали
Гайка М левая ГОСТ
Заводской номер
[Гайка М16.5.019 левая ГОСТ5915-70]
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
ЛБУМ2.48.05.003
Количество на модель
1
№
5
Название детали
Шарнирный подшипник ГОСТ
Заводской номер
[Шарнирный подшипник ГОСТ3635-74]
Количество на модель
2
№
6
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тяговый узел | ЛБУМ2.48.05.000 | |||||||
| 1 | Тяга | ЛБУМ2.48.05.001 | 1 | 1 | 1 | |||
| 2 | Гайка М ГОСТ | [Гайка М16.5.019 ГОСТ5915-70] | 1 | 1 | 2 | |||
| 3 | Муфта | ЛБУМ2.48.05.002 | 1 | 1 | 3 | |||
| 4 | Гайка М левая ГОСТ | [Гайка М16.5.019 левая ГОСТ5915-70] | 1 | 1 | 4 | |||
| 5 | Тяга | ЛБУМ2.48.05.003 | 1 | 1 | 5 | |||
| 6 | Шарнирный подшипник ГОСТ | [Шарнирный подшипник ГОСТ3635-74] | 2 | 2 | 6 |
