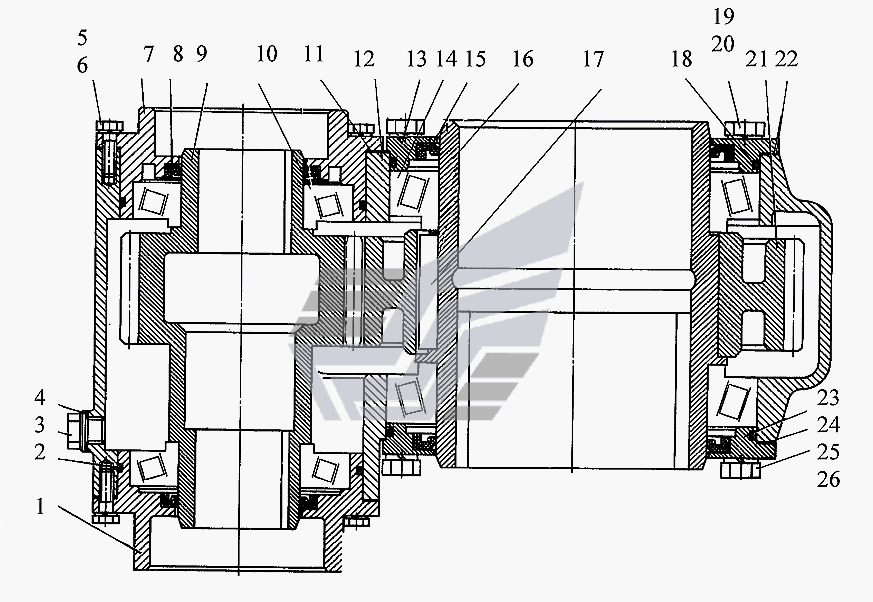

Ротатор
100%
Название детали
Ротатор
Заводской номер
ЛБУМ2.40.00.000
Количество на модель
№
Название детали
Стакан
Заводской номер
ЛБУ50-40-01
Количество на модель
1
№
1
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 195-200-36-1-2 ГОСТ9833-73]
Количество на модель
2
№
2
Название детали
Пробка Мх
Заводской номер
ЛБУ-03-127
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
ЛБУ-03-61
Количество на модель
1
№
4
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М12х35.58.019 ГОСТ7798-70]
Количество на модель
12
№
5
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 12.65Г.019 ГОСТ6402-70]
Количество на модель
12
№
6
Название детали
Стакан
Заводской номер
ЛБУ50-40-03
Количество на модель
1
№
7
Название детали
Манжета X ГОСТ
Заводской номер
[Манжета 1-100х125-2 ГОСТ8752-70]
Количество на модель
2
№
8
Название детали
Вал–шестерня
Заводской номер
ЛБУ-18-02
Количество на модель
1
№
9
Название детали
Подшипник
Заводской номер
7220
Количество на модель
2
№
10
Название детали
прокладка
Заводской номер
ЛБУ50-40-04
Количество на модель
2
№
11
Название детали
Корпус в сборе
Заводской номер
ЛБУ50-40-01А
Количество на модель
1
№
12
Название детали
Фланец
Заводской номер
ЛБУ50-40-05
Количество на модель
1
№
13
Название детали
Подшипник ГОСТ
Заводской номер
2007944
Количество на модель
2
№
14
Название детали
Манжета X ГОСТ
Заводской номер
[Манжета 1-220х260-2 ГОСТ8752-70]
Количество на модель
2
№
15
Название детали
ВАЛ
Заводской номер
ЛБУ50-40-06
Количество на модель
1
№
16
Название детали
Шпонка Ахх ГОСТ
Заводской номер
[Шпонка А36х20х90 ГОСТ8789-68]
Количество на модель
2
№
17
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 290-300-58-1-2 ГОСТ9833-73]
Количество на модель
2
№
18
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М16х40.58.019 ГОСТ7798-70]
Количество на модель
6
№
19
Название детали
Шайба 16.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 16.65Г.019 ГОСТ6402-70]
Количество на модель
6
№
20
Название детали
Шестерня
Заводской номер
ЛБУ50-40-08
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
ЛБУ50-40-07
Количество на модель
1
№
22
Название детали
Фланец
Заводской номер
ЛБУМ2.40.00.001
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
ЛБУ50-40-10
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
ЛБУ-08-08
Количество на модель
8
№
25
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 20.65Г.019 ГОСТ6402-70]
Количество на модель
8
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ротатор | ЛБУМ2.40.00.000 | |||||||
| 1 | Стакан | ЛБУ50-40-01 | 1 | 1 | 1 | |||
| 2 | Кольцо- - ГОСТ | [Кольцо 195-200-36-1-2 ГОСТ9833-73] | 2 | 2 | 2 | |||
| 3 | Пробка Мх | ЛБУ-03-127 | 1 | 1 | 3 | |||
| 4 | прокладка | ЛБУ-03-61 | 1 | 1 | 4 | |||
| 5 | Болт Mx ГОСТ | [Болт М12х35.58.019 ГОСТ7798-70] | 12 | 12 | 5 | |||
| 6 | Шайба Г. ГОСТ | [Шайба 12.65Г.019 ГОСТ6402-70] | 12 | 12 | 6 | |||
| 7 | Стакан | ЛБУ50-40-03 | 1 | 1 | 7 | |||
| 8 | Манжета X ГОСТ | [Манжета 1-100х125-2 ГОСТ8752-70] | 2 | 2 | 8 | |||
| 9 | Вал–шестерня | ЛБУ-18-02 | 1 | 1 | 9 | |||
| 10 | Подшипник | 7220 | 2 | 2 | 10 | |||
| 11 | прокладка | ЛБУ50-40-04 | 2 | 2 | 11 | |||
| 12 | Корпус в сборе | ЛБУ50-40-01А | 1 | 1 | 12 | |||
| 13 | Фланец | ЛБУ50-40-05 | 1 | 1 | 13 | |||
| 14 | Подшипник ГОСТ | 2007944 | 2 | 2 | 14 | |||
| 15 | Манжета X ГОСТ | [Манжета 1-220х260-2 ГОСТ8752-70] | 2 | 2 | 15 | |||
| 16 | ВАЛ | ЛБУ50-40-06 | 1 | 1 | 16 | |||
| 17 | Шпонка Ахх ГОСТ | [Шпонка А36х20х90 ГОСТ8789-68] | 2 | 2 | 17 | |||
| 18 | Кольцо- - ГОСТ | [Кольцо 290-300-58-1-2 ГОСТ9833-73] | 2 | 2 | 18 | |||
| 19 | Болт Mx ГОСТ | [Болт М16х40.58.019 ГОСТ7798-70] | 6 | 6 | 19 | |||
| 20 | Шайба 16.65Г.019 ГОСТ6402-70 | [Шайба 16.65Г.019 ГОСТ6402-70] | 6 | 6 | 20 | |||
| 21 | Шестерня | ЛБУ50-40-08 | 1 | 1 | 21 | |||
| 22 | прокладка | ЛБУ50-40-07 | 1 | 1 | 22 | |||
| 23 | Фланец | ЛБУМ2.40.00.001 | 1 | 1 | 23 | |||
| 24 | прокладка | ЛБУ50-40-10 | 1 | 1 | 24 | |||
| 25 | Болт | ЛБУ-08-08 | 8 | 8 | 25 | |||
| 26 | Шайба Г. ГОСТ | [Шайба 20.65Г.019 ГОСТ6402-70] | 8 | 8 | 26 |
