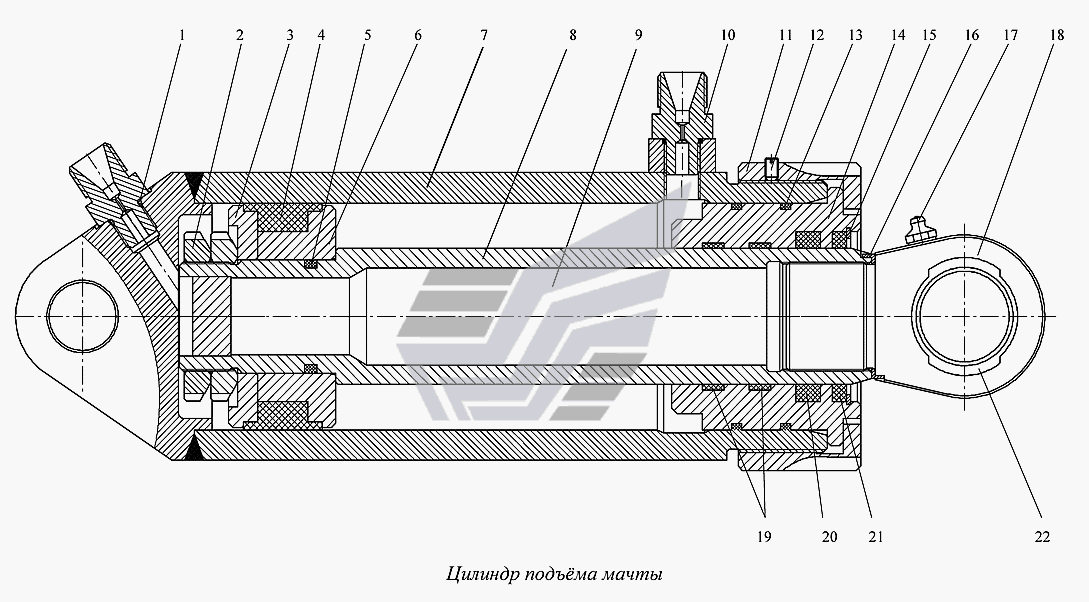

Цилиндр подъема мачты
100%
Название детали
Цилиндр подъема мачты
Заводской номер
ЛБУ50-04.20.00.000
Количество на модель
№
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 014-018-25-2-2 ГОСТ9833-73]
Количество на модель
2
№
1
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
[Гайка М48х1,5-6Н.05.019 ГОСТ11871-88]
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
ЛБУ50-04.20.00.006
Количество на модель
1
№
3
Название детали
Манжета
Заводской номер
DВМ393295
Количество на модель
1
№
4
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 042-050-46-2-2 ГОСТ9833-73]
Количество на модель
1
№
5
Название детали
Поршень
Заводской номер
ЛБУ50-04.20.00.003
Количество на модель
1
№
6
Название детали
Цилиндр в сборе
Заводской номер
ЛБУ50-04.20.01.000
Количество на модель
1
№
7
Название детали
Цилиндр
Заводской номер
ЛБУ50-04.20.01.010
Количество на модель
1
№
8
Название детали
Шток в сборе
Заводской номер
ЛБУ50-04.20.02.000
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
УГБ50М-27-24
Количество на модель
2
№
10
Название детали
Орех
Заводской номер
ЛБУ50-04.20.00.001
Количество на модель
1
№
11
Название детали
Винт M-HH. ГОСТ
Заводской номер
[Винт М6-6gх10.14Н.019 ГОСТ1476-93]
Количество на модель
1
№
12
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 094-100-36-2-2 ГОСТ9833-73]
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
ЛБУ50-04.20.00.002
Количество на модель
1
№
14
Название детали
Кольцо Б ГОСТ
Заводской номер
[Кольцо Б75 ГОСТ13941-86]
Количество на модель
1
№
15
Название детали
Стопорная шайба
Заводской номер
ЛБУ50-04.20.00.009
Количество на модель
1
№
16
Название детали
Масленка .Ц ГОСТ
Заводской номер
[Масленка 1.3.Ц6 ГОСТ19853-74]
Количество на модель
1
№
17
Название детали
Головка
Заводской номер
ЛБУ50-04.20.00.007
Количество на модель
1
№
18
Название детали
КОЛЬЦО
Заводской номер
1/GТ 60х65х9,7/102
Количество на модель
2
№
19
Название детали
Манжета
Заводской номер
ЕU6075
Количество на модель
1
№
20
Название детали
Грязесъемник
Заводской номер
SWP6075
Количество на модель
1
№
21
Название детали
Подшипник ГОСТ
Заводской номер
I-Ш40
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр подъема мачты | ЛБУ50-04.20.00.000 | |||||||
| 1 | Кольцо- - ГОСТ | [Кольцо 014-018-25-2-2 ГОСТ9833-73] | 2 | 2 | 1 | |||
| 2 | Гайка Mx, N. ГОСТ | [Гайка М48х1,5-6Н.05.019 ГОСТ11871-88] | 2 | 2 | 2 | |||
| 3 | Шайба | ЛБУ50-04.20.00.006 | 1 | 1 | 3 | |||
| 4 | Манжета | DВМ393295 | 1 | 1 | 4 | |||
| 5 | Кольцо- - ГОСТ | [Кольцо 042-050-46-2-2 ГОСТ9833-73] | 1 | 1 | 5 | |||
| 6 | Поршень | ЛБУ50-04.20.00.003 | 1 | 1 | 6 | |||
| 7 | Цилиндр в сборе | ЛБУ50-04.20.01.000 | 1 | 1 | 7 | |||
| 8 | Цилиндр | ЛБУ50-04.20.01.010 | 1 | 1 | 8 | |||
| 9 | Шток в сборе | ЛБУ50-04.20.02.000 | 1 | 1 | 9 | |||
| 10 | Штуцер | УГБ50М-27-24 | 2 | 2 | 10 | |||
| 11 | Орех | ЛБУ50-04.20.00.001 | 1 | 1 | 11 | |||
| 12 | Винт M-HH. ГОСТ | [Винт М6-6gх10.14Н.019 ГОСТ1476-93] | 1 | 1 | 12 | |||
| 13 | Кольцо- - ГОСТ | [Кольцо 094-100-36-2-2 ГОСТ9833-73] | 2 | 2 | 13 | |||
| 14 | Втулка | ЛБУ50-04.20.00.002 | 1 | 1 | 14 | |||
| 15 | Кольцо Б ГОСТ | [Кольцо Б75 ГОСТ13941-86] | 1 | 1 | 15 | |||
| 16 | Стопорная шайба | ЛБУ50-04.20.00.009 | 1 | 1 | 16 | |||
| 17 | Масленка .Ц ГОСТ | [Масленка 1.3.Ц6 ГОСТ19853-74] | 1 | 1 | 17 | |||
| 18 | Головка | ЛБУ50-04.20.00.007 | 1 | 1 | 18 | |||
| 19 | КОЛЬЦО | 1/GТ 60х65х9,7/102 | 2 | 2 | 19 | |||
| 20 | Манжета | ЕU6075 | 1 | 1 | 20 | |||
| 21 | Грязесъемник | SWP6075 | 1 | 1 | 21 | |||
| 22 | Подшипник ГОСТ | I-Ш40 | 1 | 1 | 22 |
