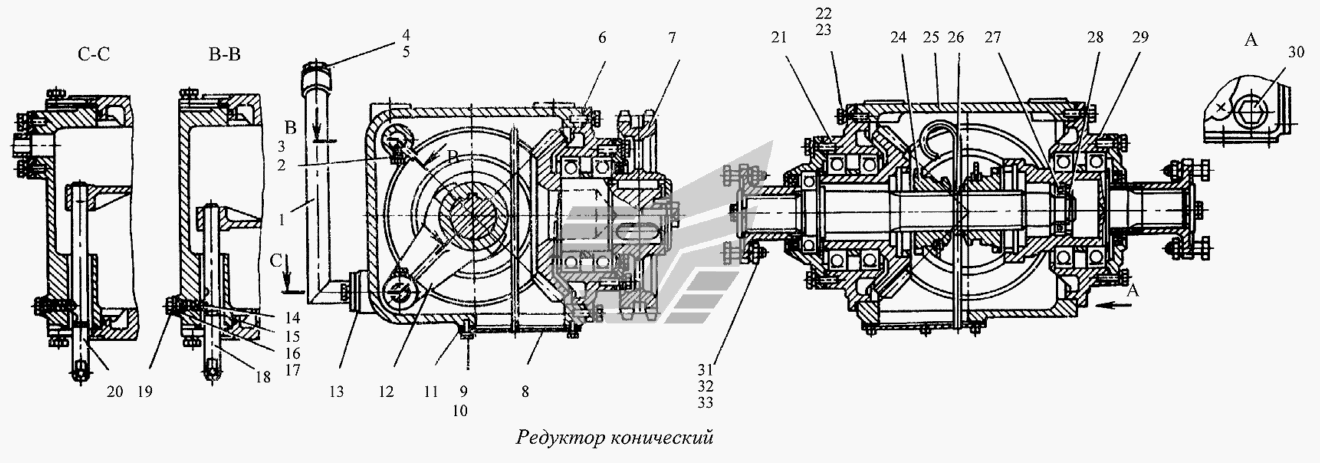

Редуктор конический
100%
Название детали
Редуктор конический
Заводской номер
УБСР25М.01.01.000
Количество на модель
№
Название детали
Патрубок
Заводской номер
УБСР25М.01.01.050
Количество на модель
1
№
1
Название детали
Болт стопорный
Заводской номер
ЛБУ-03-44
Количество на модель
2
№
2
Название детали
Проволока, (L=±мм) ГОСТ
Заводской номер
[Проволока 1,0-II, (L=150±3,0мм) ГОСТ3282-74]
Количество на модель
1
№
3
Название детали
Масломер
Заводской номер
ЛБУ-03-5
Количество на модель
2
№
4
Название детали
прокладка
Заводской номер
ЛБУ-03-33
Количество на модель
2
№
5
Название детали
прокладка
Заводской номер
ЛБУ-04-03
Количество на модель
1
№
6
Название детали
Вал–шестерня в сборе
Заводской номер
УБСР25М.01.01.030
Количество на модель
1
№
7
Название детали
Крышка в сборе
Заводской номер
УБСР25М.01.01.060
Количество на модель
8
№
8
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М6х12.58.019 ГОСТ7798-70]
Количество на модель
8
№
9
Название детали
Шайба 6.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 6.65Г.019 ГОСТ6402-70]
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
УБСР2М.01.01.003
Количество на модель
2
№
11
Название детали
Вилка
Заводской номер
ЛБУ-04-18
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
УБСР25М.01.01.005
Количество на модель
2
№
13
Название детали
Шарик УI9, ммР ГОСТ
Заводской номер
[Шарик УI9,5.25ммР ГОСТ372-81]
Количество на модель
2
№
14
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 015-019-25-2-2 ГОСТ9833-73]
Количество на модель
2
№
15
Название детали
Пружина
Заводской номер
ААА-7234
Количество на модель
2
№
16
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 010-014-25-2-2 ГОСТ9833-73]
Количество на модель
1
№
17
Название детали
Валик
Заводской номер
УБСР25М.01.01.002
Количество на модель
2
№
18
Название детали
Пробка
Заводской номер
ЛБУ-04-16
Количество на модель
1
№
19
Название детали
Валик
Заводской номер
УБСР25М.01.01.001
Количество на модель
1
№
20
Название детали
Вал в сборе
Заводской номер
УБСР25М.01.01.020
Количество на модель
20
№
21
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М10х25.58.019 ГОСТ7798-70]
Количество на модель
20
№
22
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 10.65Г.019 ГОСТ6402-70]
Количество на модель
2
№
23
Название детали
Муфта зубчатая
Заводской номер
ЛБУ-04-09
Количество на модель
1
№
24
Название детали
Корпус в сборе
Заводской номер
УБСР25М.01.01.010
Количество на модель
1
№
25
Название детали
Кольцо Б ГОСТ
Заводской номер
[Кольцо Б54 ГОСТ13942-68]
Количество на модель
1
№
26
Название детали
Подшипник ГОСТ
Заводской номер
2206к
Количество на модель
1
№
27
Название детали
Кольцо Б ГОСТ
Заводской номер
[Кольцо Б30 ГОСТ13942-68]
Количество на модель
1
№
28
Название детали
Вал–шестерня
Заводской номер
УБСР25М.01.01.040
Количество на модель
1
№
29
Название детали
Пробка Мх
Заводской номер
ЛБУ-10-21
Количество на модель
1
№
30
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 14.65Г.019 ГОСТ6402-70]
Количество на модель
8
№
31
Название детали
Гайка Мх, ГОСТ
Заводской номер
[Гайка М14х1,5.5.019 ГОСТ2524-70]
Количество на модель
8
№
32
Название детали
Болт
Заводской номер
ЛБУ-03-123
Количество на модель
8
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор конический | УБСР25М.01.01.000 | |||||||
| 1 | Патрубок | УБСР25М.01.01.050 | 1 | 1 | 1 | |||
| 2 | Болт стопорный | ЛБУ-03-44 | 2 | 2 | 2 | |||
| 3 | Проволока, (L=±мм) ГОСТ | [Проволока 1,0-II, (L=150±3,0мм) ГОСТ3282-74] | 1 | 1 | 3 | |||
| 4 | Масломер | ЛБУ-03-5 | 2 | 2 | 4 | |||
| 5 | прокладка | ЛБУ-03-33 | 2 | 2 | 5 | |||
| 6 | прокладка | ЛБУ-04-03 | 1 | 1 | 6 | |||
| 7 | Вал–шестерня в сборе | УБСР25М.01.01.030 | 1 | 1 | 7 | |||
| 8 | Крышка в сборе | УБСР25М.01.01.060 | 8 | 8 | 8 | |||
| 9 | Болт Mx ГОСТ | [Болт М6х12.58.019 ГОСТ7798-70] | 8 | 8 | 9 | |||
| 10 | Шайба 6.65Г.019 ГОСТ6402-70 | [Шайба 6.65Г.019 ГОСТ6402-70] | 1 | 1 | 10 | |||
| 11 | прокладка | УБСР2М.01.01.003 | 2 | 2 | 11 | |||
| 12 | Вилка | ЛБУ-04-18 | 1 | 1 | 12 | |||
| 13 | прокладка | УБСР25М.01.01.005 | 2 | 2 | 13 | |||
| 14 | Шарик УI9, ммР ГОСТ | [Шарик УI9,5.25ммР ГОСТ372-81] | 2 | 2 | 14 | |||
| 15 | Кольцо- - ГОСТ | [Кольцо 015-019-25-2-2 ГОСТ9833-73] | 2 | 2 | 15 | |||
| 16 | Пружина | ААА-7234 | 2 | 2 | 16 | |||
| 17 | Кольцо- - ГОСТ | [Кольцо 010-014-25-2-2 ГОСТ9833-73] | 1 | 1 | 17 | |||
| 18 | Валик | УБСР25М.01.01.002 | 2 | 2 | 18 | |||
| 19 | Пробка | ЛБУ-04-16 | 1 | 1 | 19 | |||
| 20 | Валик | УБСР25М.01.01.001 | 1 | 1 | 20 | |||
| 21 | Вал в сборе | УБСР25М.01.01.020 | 20 | 20 | 21 | |||
| 22 | Болт Mx ГОСТ | [Болт М10х25.58.019 ГОСТ7798-70] | 20 | 20 | 22 | |||
| 23 | Шайба Г. ГОСТ | [Шайба 10.65Г.019 ГОСТ6402-70] | 2 | 2 | 23 | |||
| 24 | Муфта зубчатая | ЛБУ-04-09 | 1 | 1 | 24 | |||
| 25 | Корпус в сборе | УБСР25М.01.01.010 | 1 | 1 | 25 | |||
| 26 | Кольцо Б ГОСТ | [Кольцо Б54 ГОСТ13942-68] | 1 | 1 | 26 | |||
| 27 | Подшипник ГОСТ | 2206к | 1 | 1 | 27 | |||
| 28 | Кольцо Б ГОСТ | [Кольцо Б30 ГОСТ13942-68] | 1 | 1 | 28 | |||
| 29 | Вал–шестерня | УБСР25М.01.01.040 | 1 | 1 | 29 | |||
| 30 | Пробка Мх | ЛБУ-10-21 | 1 | 1 | 30 | |||
| 31 | Шайба Г. ГОСТ | [Шайба 14.65Г.019 ГОСТ6402-70] | 8 | 8 | 31 | |||
| 32 | Гайка Мх, ГОСТ | [Гайка М14х1,5.5.019 ГОСТ2524-70] | 8 | 8 | 32 | |||
| 33 | Болт | ЛБУ-03-123 | 8 | 8 | 33 |
