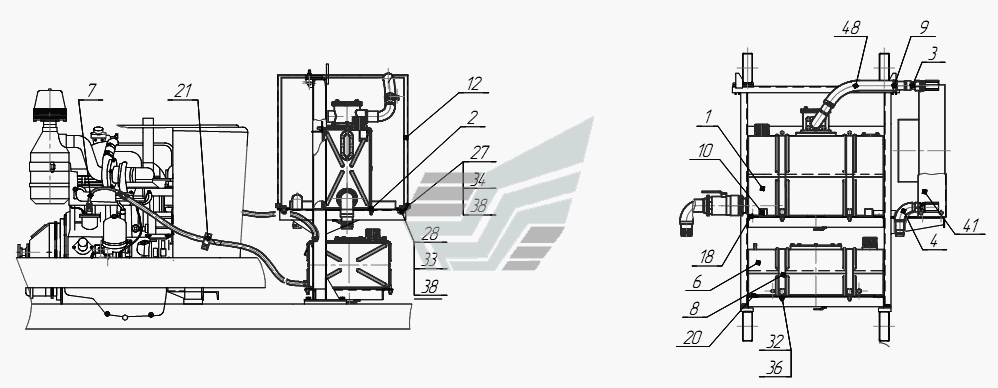

ПБУ- М. Установка топливного и масляного баков
100%
Название детали
Установка масляного и топливного бака
Заводской номер
ПБУ-2М.02.00.000
Количество на модель
№
Название детали
Бак масляный
Заводской номер
ПБУ-2М.02.01.000
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
ПБУ-2М.02.02.000
Количество на модель
2
№
2
Название детали
Патрубок
Заводской номер
ПБУ-2М.02.03.000
Количество на модель
1
№
3
Название детали
Патрубок
Заводской номер
ПБУ-2М.02.04.000
Количество на модель
1
№
4
Название детали
Бак топливный
Заводской номер
ПБУ-2.02.02.000
Количество на модель
1
№
6
Название детали
Топливопровод
Заводской номер
ПБУ-2.02.03.000
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
ПБУ-1.02.05.000
Количество на модель
2
№
8
Название детали
Хомут рукава Ду
Заводской номер
ГЕУ001.14.01.000
Количество на модель
2
№
9
Название детали
Уголок
Заводской номер
ПБУ-2М.02.00.001
Количество на модель
2
№
10
Название детали
Ограждение теплообменника
Заводской номер
ПБУ-2М.02.00.003
Количество на модель
1
№
12
Название детали
Штуцер дренажный
Заводской номер
ПБУ-2.02.00.001
Количество на модель
1
№
15
Название детали
Переходник всасывающей магистрали
Заводской номер
ПБУ-2.02.00.002
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
ПБУ-2.02.00.003
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
ПБУ-2.02.00.00 5
Количество на модель
2
№
18
Название детали
прокладка
Заводской номер
ПБУ-2.32.00.006-156
Количество на модель
1
№
19
Название детали
Прокладка под бак
Заводской номер
ПБУ-2-277.09.00.003
Количество на модель
2
№
20
Название детали
Скоба
Заводской номер
ПБУ-1.09.00.011
Количество на модель
2
№
21
Название детали
Штуцер G- на Мх
Заводской номер
ГЕУ001.05.02.062
Количество на модель
2
№
24
Название детали
Штуцер
Заводской номер
УГБ50М-01-126
Количество на модель
1
№
25
Название детали
Болт M- x
Заводской номер
М12-6gх20.58.019
Количество на модель
4
№
27
Название детали
Болт M- x
Заводской номер
М12-6gх32.58.019
Количество на модель
4
№
28
Название детали
Винт
Заводской номер
В.М5-6gх16.58.019
Количество на модель
2
№
30
Название детали
Орехов М.Н.
Заводской номер
М5-6Н.8.35.019
Количество на модель
2
№
31
Название детали
Орехов М.Н.
Заводской номер
М10-6Н.8.35.019
Количество на модель
8
№
32
Название детали
Орехов М.Н.
Заводской номер
М12-6Н.8.35.019
Количество на модель
4
№
33
Название детали
Шайба Г.
Заводской номер
10 65Г.019
Количество на модель
8
№
36
Название детали
Шайба Г.
Заводской номер
12 65Г.019
Количество на модель
8
№
38
Название детали
Кольцо уплотнительное
Заводской номер
DDW4С0832
Количество на модель
2
№
40
Название детали
Маслоохладитель
Заводской номер
ДМ-9508.171.010ГЧ
Количество на модель
1
№
41
Название детали
Хомут
Заводской номер
TORK 19-26
Количество на модель
4
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка масляного и топливного бака | ПБУ-2М.02.00.000 | |||||||
| 1 | Бак масляный | ПБУ-2М.02.01.000 | 1 | 1 | 1 | |||
| 2 | Хомут | ПБУ-2М.02.02.000 | 2 | 2 | 2 | |||
| 3 | Патрубок | ПБУ-2М.02.03.000 | 1 | 1 | 3 | |||
| 4 | Патрубок | ПБУ-2М.02.04.000 | 1 | 1 | 4 | |||
| 6 | Бак топливный | ПБУ-2.02.02.000 | 1 | 1 | 6 | |||
| 7 | Топливопровод | ПБУ-2.02.03.000 | 1 | 1 | 7 | |||
| 8 | Хомут | ПБУ-1.02.05.000 | 2 | 2 | 8 | |||
| 9 | Хомут рукава Ду | ГЕУ001.14.01.000 | 2 | 2 | 9 | |||
| 10 | Уголок | ПБУ-2М.02.00.001 | 2 | 2 | 10 | |||
| 12 | Ограждение теплообменника | ПБУ-2М.02.00.003 | 1 | 1 | 12 | |||
| 15 | Штуцер дренажный | ПБУ-2.02.00.001 | 1 | 1 | 15 | |||
| 16 | Переходник всасывающей магистрали | ПБУ-2.02.00.002 | 1 | 1 | 16 | |||
| 17 | прокладка | ПБУ-2.02.00.003 | 1 | 1 | 17 | |||
| 18 | прокладка | ПБУ-2.02.00.00 5 | 2 | 2 | 18 | |||
| 19 | прокладка | ПБУ-2.32.00.006-156 | 1 | 1 | 19 | |||
| 20 | Прокладка под бак | ПБУ-2-277.09.00.003 | 2 | 2 | 20 | |||
| 21 | Скоба | ПБУ-1.09.00.011 | 2 | 2 | 21 | |||
| 24 | Штуцер G- на Мх | ГЕУ001.05.02.062 | 2 | 2 | 24 | |||
| 25 | Штуцер | УГБ50М-01-126 | 1 | 1 | 25 | |||
| 27 | Болт M- x | М12-6gх20.58.019 | 4 | 4 | 27 | |||
| 28 | Болт M- x | М12-6gх32.58.019 | 4 | 4 | 28 | |||
| 30 | Винт | В.М5-6gх16.58.019 | 2 | 2 | 30 | |||
| 31 | Орехов М.Н. | М5-6Н.8.35.019 | 2 | 2 | 31 | |||
| 32 | Орехов М.Н. | М10-6Н.8.35.019 | 8 | 8 | 32 | |||
| 33 | Орехов М.Н. | М12-6Н.8.35.019 | 4 | 4 | 33 | |||
| 36 | Шайба Г. | 10 65Г.019 | 8 | 8 | 36 | |||
| 38 | Шайба Г. | 12 65Г.019 | 8 | 8 | 38 | |||
| 40 | Кольцо уплотнительное | DDW4С0832 | 2 | 2 | 40 | |||
| 41 | Маслоохладитель | ДМ-9508.171.010ГЧ | 1 | 1 | 41 | |||
| 42 | Хомут | TORK 19-26 | 4 | 4 | 42 |
