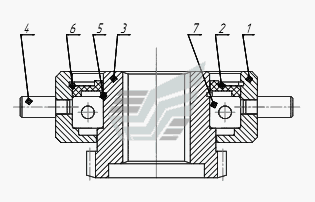

VSM. Муфта в сборе
100%
Название детали
Муфта в сборе
Заводской номер
1ВСМ. 03.01.010
Количество на модель
№
Название детали
корпус
Заводской номер
1ВСМ.03.01.051
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
1ВСМ.03.01.052А
Количество на модель
1
№
2
Название детали
Муфта зубчатая
Заводской номер
1ВСМ.03.01.053
Количество на модель
1
№
3
Название детали
Палец
Заводской номер
1ВСМ.03.01.054
Количество на модель
2
№
4
Название детали
Кольцо В
Заводской номер
В60
Количество на модель
1
№
5
Название детали
Кольцо В
Заводской номер
В95
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
112
Количество на модель
1
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Муфта в сборе | 1ВСМ. 03.01.010 | |||||||
| 1 | корпус | 1ВСМ.03.01.051 | 1 | 1 | 1 | |||
| 2 | Втулка | 1ВСМ.03.01.052А | 1 | 1 | 2 | |||
| 3 | Муфта зубчатая | 1ВСМ.03.01.053 | 1 | 1 | 3 | |||
| 4 | Палец | 1ВСМ.03.01.054 | 2 | 2 | 4 | |||
| 5 | Кольцо В | В60 | 1 | 1 | 5 | |||
| 6 | Кольцо В | В95 | 1 | 1 | 6 | |||
| 7 | Подшипник | 112 | 1 | 1 | 7 |
