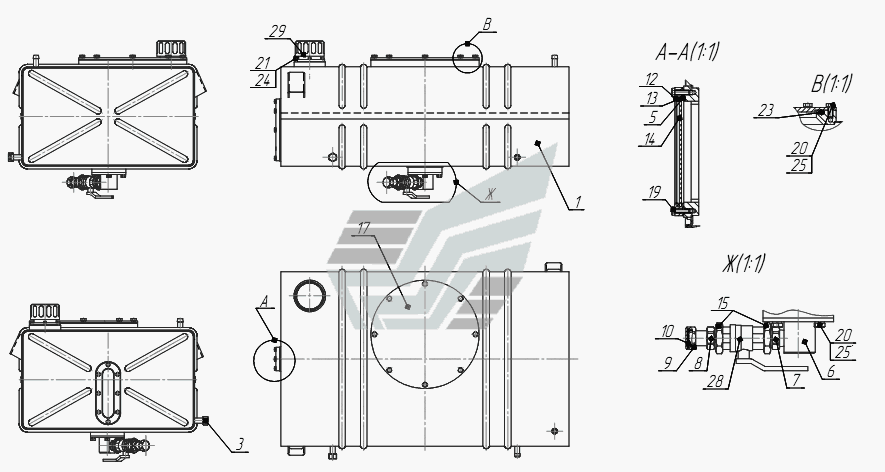

ПБУ- Бак топливный
100%
Название детали
Бак топливный
Заводской номер
ПБУ-2.02.02.000
Количество на модель
№
Название детали
Бак в сборе
Заводской номер
ПБУ-2.02.02.010
Количество на модель
1
№
1
Название детали
Заглушка
Заводской номер
ПБУ-2.02.02.001
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
ПБУ-2.02.02.002
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
ПБУ-2.02.02.003
Количество на модель
1
№
5
Название детали
Отстойник
Заводской номер
ПБУ-3.09.16.001
Количество на модель
1
№
6
Название детали
Переходник
Заводской номер
ПБУ-3.09.16.002
Количество на модель
1
№
7
Название детали
Ниппель
Заводской номер
ПБУ-3.09.16.003
Количество на модель
1
№
8
Название детали
Заглушка
Заводской номер
ПБУ-3.09.16.004
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
ПБУ-3.09.16.005
Количество на модель
1
№
10
Название детали
Фланец
Заводской номер
ГЕУ001.17.01.001
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
ГЕУ001.17.01.002
Количество на модель
1
№
13
Название детали
Окно
Заводской номер
ГЕУ001.17.01.003
Количество на модель
1
№
14
Название детали
Контргайка G-
Заводской номер
ГЕУ001.18.00.001
Количество на модель
2
№
15
Название детали
Фланец
Заводской номер
УСГ000.05.00.001
Количество на модель
1
№
17
Название детали
Болт M- x
Заводской номер
М6-6gх20.58.019
Количество на модель
8
№
19
Название детали
Болт M- x
Заводской номер
М8-6gх20.58.019
Количество на модель
12
№
20
Название детали
Винт В М- х
Заводской номер
В М5-6gх16.58.019
Количество на модель
6
№
21
Название детали
Кольцо
Заводской номер
045-050-30-2-2
Количество на модель
1
№
22
Название детали
Кольцо- -
Заводской номер
245-260-85-2-2
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
5.65Г.019
Количество на модель
6
№
24
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
12
№
25
Название детали
шаровой клапан
Заводской номер
STC DN20 3/4
Количество на модель
1
№
28
Название детали
Сапун заливная горловина
Заводской номер
ТМ 178 G150
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак топливный | ПБУ-2.02.02.000 | |||||||
| 1 | Бак в сборе | ПБУ-2.02.02.010 | 1 | 1 | 1 | |||
| 3 | Заглушка | ПБУ-2.02.02.001 | 1 | 1 | 3 | |||
| 4 | прокладка | ПБУ-2.02.02.002 | 1 | 1 | 4 | |||
| 5 | прокладка | ПБУ-2.02.02.003 | 1 | 1 | 5 | |||
| 6 | Отстойник | ПБУ-3.09.16.001 | 1 | 1 | 6 | |||
| 7 | Переходник | ПБУ-3.09.16.002 | 1 | 1 | 7 | |||
| 8 | Ниппель | ПБУ-3.09.16.003 | 1 | 1 | 8 | |||
| 9 | Заглушка | ПБУ-3.09.16.004 | 1 | 1 | 9 | |||
| 10 | прокладка | ПБУ-3.09.16.005 | 1 | 1 | 10 | |||
| 12 | Фланец | ГЕУ001.17.01.001 | 1 | 1 | 12 | |||
| 13 | прокладка | ГЕУ001.17.01.002 | 1 | 1 | 13 | |||
| 14 | Окно | ГЕУ001.17.01.003 | 1 | 1 | 14 | |||
| 15 | Контргайка G- | ГЕУ001.18.00.001 | 2 | 2 | 15 | |||
| 17 | Фланец | УСГ000.05.00.001 | 1 | 1 | 17 | |||
| 19 | Болт M- x | М6-6gх20.58.019 | 8 | 8 | 19 | |||
| 20 | Болт M- x | М8-6gх20.58.019 | 12 | 12 | 20 | |||
| 21 | Винт В М- х | В М5-6gх16.58.019 | 6 | 6 | 21 | |||
| 22 | Кольцо | 045-050-30-2-2 | 1 | 1 | 22 | |||
| 23 | Кольцо- - | 245-260-85-2-2 | 1 | 1 | 23 | |||
| 24 | Шайба | 5.65Г.019 | 6 | 6 | 24 | |||
| 25 | Шайба пружинная | 8.65Г.019 | 12 | 12 | 25 | |||
| 28 | шаровой клапан | STC DN20 3/4 | 1 | 1 | 28 | |||
| 29 | Сапун заливная горловина | ТМ 178 G150 | 1 | 1 | 29 |
