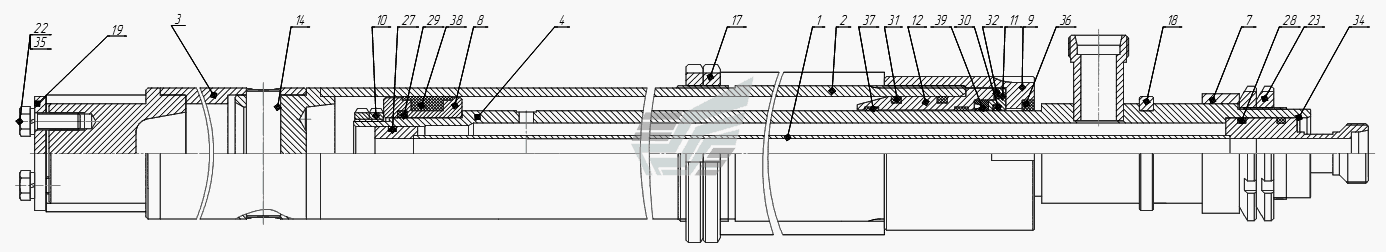

ПБУ-М. Цилиндр подачи
100%
Название детали
Цилиндр подачи
Заводской номер
ПБУ-2М.12.00.000
Количество на модель
№
Название детали
Трубопровод
Заводской номер
ПБУ-2М.12.01.000
Количество на модель
1
№
1
Название детали
Цилиндр в сборе
Заводской номер
ПБУ-2М.12.02.000
Количество на модель
1
№
2
Название детали
Шток в сборе
Заводской номер
ПБУ-2М.12.04.000
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
ПБУ-2М.12.00.001
Количество на модель
1
№
7
Название детали
Поршень
Заводской номер
ПБУ-2.12.00.002-101
Количество на модель
1
№
8
Название детали
Гаечный ключ
Заводской номер
ПБУ-2.12.00.004-101
Количество на модель
1
№
9
Название детали
Гайка специальная
Заводской номер
ПБУ-2.12.00.005-101
Количество на модель
2
№
10
Название детали
Зажимная втулка
Заводской номер
ПБУ-2.12.00.006-101
Количество на модель
1
№
11
Название детали
Втулка направляющая
Заводской номер
ПБУ-2.15.00.005
Количество на модель
1
№
12
Название детали
Кольцо регулировочное
Заводской номер
1ВСМ.12А.00.002
Количество на модель
1
№
15
Название детали
Кольцо регулировочное
Заводской номер
1ВСМ.12А.00.002-01
Количество на модель
2
№
16
Название детали
Орех
Заводской номер
1ВСМ.12А.00.007
Количество на модель
2
№
17
Название детали
Полукольцо
Заводской номер
1ВСМ.12А.00.017
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
УГБ50А-08-01
Количество на модель
1
№
19
Название детали
Болт M- x
Заводской номер
М12-6gх30.58.019
Количество на модель
2
№
22
Название детали
Гайка MxH.
Заводской номер
М64х2-6Н.06.019
Количество на модель
2
№
23
Название детали
Кольцо
Заводской номер
030-038-46-2-2
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
042-050-46-2-2
Количество на модель
2
№
28
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
1
№
29
Название детали
Кольцо- -
Заводской номер
060-068-46-2-2
Количество на модель
1
№
30
Название детали
Кольцо- -
Заводской номер
070-080-58-2-2
Количество на модель
2
№
31
Название детали
Кольцо- -
Заводской номер
082-090-46-2-2
Количество на модель
1
№
32
Название детали
КОЛЬЦО
Заводской номер
В52
Количество на модель
1
№
33
Название детали
Шайба Н.кп.
Заводской номер
Н.48.01.08кп.019
Количество на модель
1
№
34
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
2
№
35
Название детали
Грязесъёмник SWP
Заводской номер
SWP 6075
Количество на модель
1
№
36
Название детали
Кольцо х,
Заводской номер
I/GT60х65-9,7/102
Количество на модель
2
№
37
Название детали
Манжета DBM /M
Заводской номер
DBM 314236/М
Количество на модель
1
№
38
Название детали
Манжета Z22
Заводской номер
RU0200600-Z22
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр подачи | ПБУ-2М.12.00.000 | |||||||
| 1 | Трубопровод | ПБУ-2М.12.01.000 | 1 | 1 | 1 | |||
| 2 | Цилиндр в сборе | ПБУ-2М.12.02.000 | 1 | 1 | 2 | |||
| 4 | Шток в сборе | ПБУ-2М.12.04.000 | 1 | 1 | 4 | |||
| 7 | КОЛЬЦО | ПБУ-2М.12.00.001 | 1 | 1 | 7 | |||
| 8 | Поршень | ПБУ-2.12.00.002-101 | 1 | 1 | 8 | |||
| 9 | Гаечный ключ | ПБУ-2.12.00.004-101 | 1 | 1 | 9 | |||
| 10 | Гайка специальная | ПБУ-2.12.00.005-101 | 2 | 2 | 10 | |||
| 11 | Зажимная втулка | ПБУ-2.12.00.006-101 | 1 | 1 | 11 | |||
| 12 | Втулка направляющая | ПБУ-2.15.00.005 | 1 | 1 | 12 | |||
| 15 | Кольцо регулировочное | 1ВСМ.12А.00.002 | 1 | 1 | 15 | |||
| 16 | Кольцо регулировочное | 1ВСМ.12А.00.002-01 | 2 | 2 | 16 | |||
| 17 | Орех | 1ВСМ.12А.00.007 | 2 | 2 | 17 | |||
| 18 | Полукольцо | 1ВСМ.12А.00.017 | 2 | 2 | 18 | |||
| 19 | Шайба | УГБ50А-08-01 | 1 | 1 | 19 | |||
| 22 | Болт M- x | М12-6gх30.58.019 | 2 | 2 | 22 | |||
| 23 | Гайка MxH. | М64х2-6Н.06.019 | 2 | 2 | 23 | |||
| 27 | Кольцо | 030-038-46-2-2 | 1 | 1 | 27 | |||
| 28 | КОЛЬЦО | 042-050-46-2-2 | 2 | 2 | 28 | |||
| 29 | КОЛЬЦО | 050-060-58-2-2 | 1 | 1 | 29 | |||
| 30 | Кольцо- - | 060-068-46-2-2 | 1 | 1 | 30 | |||
| 31 | Кольцо- - | 070-080-58-2-2 | 2 | 2 | 31 | |||
| 32 | Кольцо- - | 082-090-46-2-2 | 1 | 1 | 32 | |||
| 33 | КОЛЬЦО | В52 | 1 | 1 | 33 | |||
| 34 | Шайба Н.кп. | Н.48.01.08кп.019 | 1 | 1 | 34 | |||
| 35 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 2 | 2 | 35 | |||
| 36 | Грязесъёмник SWP | SWP 6075 | 1 | 1 | 36 | |||
| 37 | Кольцо х, | I/GT60х65-9,7/102 | 2 | 2 | 37 | |||
| 38 | Манжета DBM /M | DBM 314236/М | 1 | 1 | 38 | |||
| 39 | Манжета Z22 | RU0200600-Z22 | 1 | 1 | 39 |
