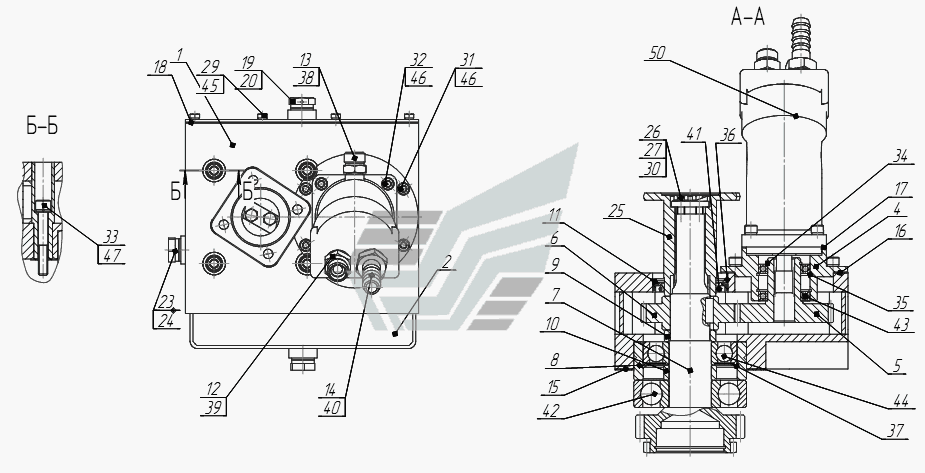

ПБУ-М. Корпус в сборе
100%
Название детали
Корпус в сборе
Заводской номер
ПБУ-2М.03.03.000
Количество на модель
№
Название детали
корпус
Заводской номер
ПБУ-2М.03.03.020
Количество на модель
1
№
1
Название детали
Крышка в сборе
Заводской номер
ПБУ-2М.03.03.030
Количество на модель
1
№
2
Название детали
Стакан
Заводской номер
ПБУ-2М.03.03.001
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
ПБУ-2М.03.03.002
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
ПБУ-2М.03.03.003
Количество на модель
1
№
6
Название детали
Вал- шестерня
Заводской номер
ПБУ-2М.03.03.004
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
ПБУ-2М.03.03.005
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
ПБУ-2М.03.03.006
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
ПБУ-2М.03.03.007
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
ПБУ-2М.03.03.008
Количество на модель
1
№
11
Название детали
Штуцер напорный
Заводской номер
ПБУ-2М.03.03.009
Количество на модель
1
№
12
Название детали
Штуцер дренажный
Заводской номер
ПБУ-2М.03.03.011
Количество на модель
1
№
13
Название детали
Штуцер всасывающий
Заводской номер
ПБУ-2М.03.03.012
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
ПБУ-2М.03.03.013
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
ПБУ-2М.03.03.014
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
ПБУ-2М.03.03.015
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
ПБУ-2М.03.03.016
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
ПБУ-2М.03.03.017
Количество на модель
1
№
19
Название детали
Сапун
Заводской номер
ПБУ-2М.03.03.018
Количество на модель
1
№
20
Название детали
Винт стопорный
Заводской номер
ПБУ-2М.03.03.019
Количество на модель
1
№
21
Название детали
Пробка Мх
Заводской номер
ЛБУ-03-126
Количество на модель
2
№
23
Название детали
прокладка
Заводской номер
ЛБУ-03-45
Количество на модель
3
№
24
Название детали
Фланец
Заводской номер
1ВСМ.03.01.073А
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
1ВСМ.03.01.074
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
1ВСМ.03.01.075
Количество на модель
1
№
27
Название детали
Болт M- x
Заводской номер
М6-6gх16.58.019
Количество на модель
8
№
29
Название детали
Болт M- x
Заводской номер
М8-6gх20.58.019
Количество на модель
2
№
30
Название детали
Винт М- х
Заводской номер
М8-6gх16.56.019
Количество на модель
6
№
31
Название детали
Винт М- х
Заводской номер
М8-6gх30.56.019
Количество на модель
4
№
32
Название детали
Винт М- х
Заводской номер
М10-6gх70.56.019
Количество на модель
4
№
33
Название детали
Кольцо В
Заводской номер
В35
Количество на модель
1
№
34
Название детали
КОЛЬЦО
Заводской номер
В55
Количество на модель
2
№
35
Название детали
Кольцо В
Заводской номер
В80
Количество на модель
1
№
36
Название детали
Кольцо В
Заводской номер
В100
Количество на модель
1
№
37
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
1
№
38
Название детали
Кольцо- -
Заводской номер
019-023-25-2-2
Количество на модель
1
№
39
Название детали
Кольцо
Заводской номер
024-028-25-2-2
Количество на модель
1
№
40
Название детали
Манжета - x
Заводской номер
1.2-55х80-1
Количество на модель
1
№
41
Название детали
Подшипник
Заводской номер
409
Количество на модель
1
№
42
Название детали
Подшипник
Заводской номер
1000907
Количество на модель
2
№
43
Название детали
Подшипник
Заводской номер
160309
Количество на модель
1
№
44
Название детали
Шайба Г.
Заводской номер
6 65Г.019
Количество на модель
8
№
45
Название детали
Шайба Г.
Заводской номер
8 65Г.019
Количество на модель
10
№
46
Название детали
Шайба Г.
Заводской номер
10 65Г.019
Количество на модель
4
№
47
Название детали
Шпонка хх
Заводской номер
12х8х28
Количество на модель
1
№
48
Название детали
Гидронасос ХЛ
Заводской номер
310.12.03 ХЛ1
Количество на модель
1
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус в сборе | ПБУ-2М.03.03.000 | |||||||
| 1 | корпус | ПБУ-2М.03.03.020 | 1 | 1 | 1 | |||
| 2 | Крышка в сборе | ПБУ-2М.03.03.030 | 1 | 1 | 2 | |||
| 4 | Стакан | ПБУ-2М.03.03.001 | 1 | 1 | 4 | |||
| 5 | Шестерня | ПБУ-2М.03.03.002 | 1 | 1 | 5 | |||
| 6 | Шестерня | ПБУ-2М.03.03.003 | 1 | 1 | 6 | |||
| 7 | Вал- шестерня | ПБУ-2М.03.03.004 | 1 | 1 | 7 | |||
| 8 | Втулка | ПБУ-2М.03.03.005 | 1 | 1 | 8 | |||
| 9 | Втулка | ПБУ-2М.03.03.006 | 1 | 1 | 9 | |||
| 10 | Втулка | ПБУ-2М.03.03.007 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | ПБУ-2М.03.03.008 | 1 | 1 | 11 | |||
| 12 | Штуцер напорный | ПБУ-2М.03.03.009 | 1 | 1 | 12 | |||
| 13 | Штуцер дренажный | ПБУ-2М.03.03.011 | 1 | 1 | 13 | |||
| 14 | Штуцер всасывающий | ПБУ-2М.03.03.012 | 1 | 1 | 14 | |||
| 15 | прокладка | ПБУ-2М.03.03.013 | 1 | 1 | 15 | |||
| 16 | прокладка | ПБУ-2М.03.03.014 | 1 | 1 | 16 | |||
| 17 | прокладка | ПБУ-2М.03.03.015 | 1 | 1 | 17 | |||
| 18 | прокладка | ПБУ-2М.03.03.016 | 1 | 1 | 18 | |||
| 19 | прокладка | ПБУ-2М.03.03.017 | 1 | 1 | 19 | |||
| 20 | Сапун | ПБУ-2М.03.03.018 | 1 | 1 | 20 | |||
| 21 | Винт стопорный | ПБУ-2М.03.03.019 | 1 | 1 | 21 | |||
| 23 | Пробка Мх | ЛБУ-03-126 | 2 | 2 | 23 | |||
| 24 | прокладка | ЛБУ-03-45 | 3 | 3 | 24 | |||
| 25 | Фланец | 1ВСМ.03.01.073А | 1 | 1 | 25 | |||
| 26 | Шайба | 1ВСМ.03.01.074 | 1 | 1 | 26 | |||
| 27 | Шайба | 1ВСМ.03.01.075 | 1 | 1 | 27 | |||
| 29 | Болт M- x | М6-6gх16.58.019 | 8 | 8 | 29 | |||
| 30 | Болт M- x | М8-6gх20.58.019 | 2 | 2 | 30 | |||
| 31 | Винт М- х | М8-6gх16.56.019 | 6 | 6 | 31 | |||
| 32 | Винт М- х | М8-6gх30.56.019 | 4 | 4 | 32 | |||
| 33 | Винт М- х | М10-6gх70.56.019 | 4 | 4 | 33 | |||
| 34 | Кольцо В | В35 | 1 | 1 | 34 | |||
| 35 | КОЛЬЦО | В55 | 2 | 2 | 35 | |||
| 36 | Кольцо В | В80 | 1 | 1 | 36 | |||
| 37 | Кольцо В | В100 | 1 | 1 | 37 | |||
| 38 | КОЛЬЦО | 009-013-25-2-2 | 1 | 1 | 38 | |||
| 39 | Кольцо- - | 019-023-25-2-2 | 1 | 1 | 39 | |||
| 40 | Кольцо | 024-028-25-2-2 | 1 | 1 | 40 | |||
| 41 | Манжета - x | 1.2-55х80-1 | 1 | 1 | 41 | |||
| 42 | Подшипник | 409 | 1 | 1 | 42 | |||
| 43 | Подшипник | 1000907 | 2 | 2 | 43 | |||
| 44 | Подшипник | 160309 | 1 | 1 | 44 | |||
| 45 | Шайба Г. | 6 65Г.019 | 8 | 8 | 45 | |||
| 46 | Шайба Г. | 8 65Г.019 | 10 | 10 | 46 | |||
| 47 | Шайба Г. | 10 65Г.019 | 4 | 4 | 47 | |||
| 48 | Шпонка хх | 12х8х28 | 1 | 1 | 48 | |||
| 50 | Гидронасос ХЛ | 310.12.03 ХЛ1 | 1 | 1 | 50 |
