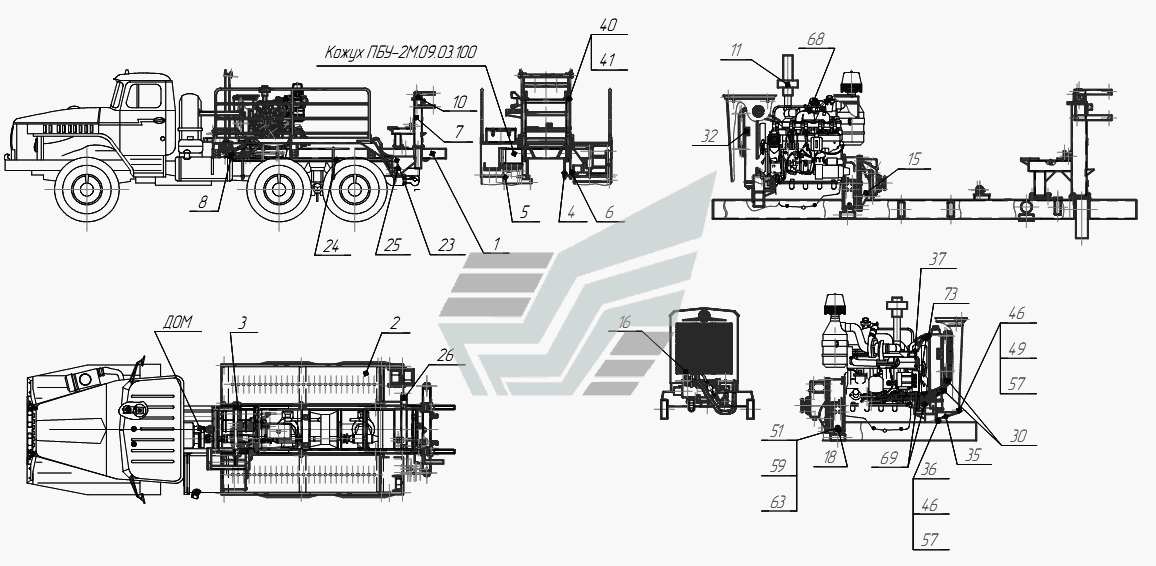

ПБУ- М. Установка рамы и дизеля
100%
Название детали
Установка рамы и дизеля
Заводской номер
ПБУ-2М.01.00.000
Количество на модель
№
Название детали
Рама
Заводской номер
ПБУ-2М.01.01.000
Количество на модель
1
№
1
Название детали
Платформа
Заводской номер
ПБУ-2М.01.02.000
Количество на модель
1
№
2
Название детали
Стойка передняя
Заводской номер
ПБУ-2М.01.03.000
Количество на модель
1
№
3
Название детали
Сборка лестницы
Заводской номер
ПБУ-2М.01.04.000
Количество на модель
6
№
4
Название детали
Кронштейн левый
Заводской номер
ПБУ-2М.01.05.000
Количество на модель
1
№
5
Название детали
Кронштейн правый
Заводской номер
ПБУ-2М.01.06.000
Количество на модель
1
№
6
Название детали
Стойка задняя
Заводской номер
ПБУ-2М.01.07.000
Количество на модель
1
№
7
Название детали
Монтаж подогревателя
Заводской номер
ПБУ-2М.01.08.000
Количество на модель
1
№
8
Название детали
Кронштейн левый
Заводской номер
ПБУ-1.01.08.000
Количество на модель
2
№
10
Название детали
Искрогаситель
Заводской номер
ПБУ-2-101.01.06.000
Количество на модель
1
№
11
Название детали
Муфта сцепления
Заводской номер
ПБУ-2-155.01.04.000
Количество на модель
1
№
15
Название детали
Дизельная облицовка
Заводской номер
ПБУ-2-155.01.09.000
Количество на модель
1
№
16
Название детали
АМОРТИЗАТОР
Заводской номер
1ВСМ.01.11.000
Количество на модель
2
№
17
Название детали
АМОРТИЗАТОР
Заводской номер
1ВСМ.01А.12.000
Количество на модель
2
№
18
Название детали
Указатель угла наклона в сборе
Заводской номер
ЛБУ-07.28А.00.000
Количество на модель
1
№
19
Название детали
Косынка
Заводской номер
ПБУ-2М.01.00.001
Количество на модель
2
№
23
Название детали
Брус
Заводской номер
ПБУ-2М.01.00.002
Количество на модель
2
№
24
Название детали
Доработка кронштейна левого
Заводской номер
ПБУ-2М.01.00.003
Количество на модель
1
№
25
Название детали
Доработка кронштейна правого
Заводской номер
ПБУ-2М.01.00.004
Количество на модель
1
№
26
Название детали
Планка
Заводской номер
ПБУ-2-101.01.00.001
Количество на модель
2
№
29
Название детали
Рукав х,
Заводской номер
ПБУ-2-101.01.00.002
Количество на модель
2
№
30
Название детали
Втулка
Заводской номер
ПБУ-2-101.01.00.003
Количество на модель
2
№
31
Название детали
Уголок
Заводской номер
ПБУ-2-101.01.00.004
Количество на модель
2
№
32
Название детали
Штуцер
Заводской номер
ПБУ-2-101.01.00.006
Количество на модель
2
№
33
Название детали
прокладка
Заводской номер
ПБУ-2-101.01.00.007
Количество на модель
2
№
34
Название детали
Лист
Заводской номер
ПБУ-2-101.01.00.008
Количество на модель
1
№
35
Название детали
Platik
Заводской номер
ПБУ-2-101.01.00.009
Количество на модель
2
№
36
Название детали
АМОРТИЗАТОР
Заводской номер
ПБУ-2-101.01.00.014
Количество на модель
4
№
37
Название детали
Ригель
Заводской номер
ПБУ-1.01.00.003
Количество на модель
2
№
38
Название детали
Вот
Заводской номер
ПБУ-1.01.00.004
Количество на модель
2
№
39
Название детали
Подкладка
Заводской номер
ПБУ-1.01.00.006
Количество на модель
2
№
40
Название детали
Подкладка
Заводской номер
ПБУ-1.01.00.006-01
Количество на модель
2
№
41
Название детали
Болт
Заводской номер
М8-6gх25.88.35.019
Количество на модель
10
№
45
Название детали
Болт
Заводской номер
М10-6gх20.88.35.019
Количество на модель
8
№
46
Название детали
Болт M- x
Заводской номер
М20-6gх45.88.35.019
Количество на модель
12
№
47
Название детали
Орехов М.Н.
Заводской номер
М8-6Н.8.35.019
Количество на модель
10
№
48
Название детали
Орехов М.Н.
Заводской номер
М10-6Н.8.35.019
Количество на модель
2
№
49
Название детали
Орехов М.Н.
Заводской номер
М14-6Н.8.35.019
Количество на модель
2
№
50
Название детали
Орехов М.Н.
Заводской номер
М18-6Н.8.35.019
Количество на модель
2
№
51
Название детали
Кольцо
Заводской номер
017-021-25-2-2
Количество на модель
2
№
53
Название детали
Ось х… Ц.хр.бцв.
Заводской номер
6-30h12х70.45.241Ц9.хр.бцв.
Количество на модель
2
№
54
Название детали
Шайба Г.
Заводской номер
8 65Г.019
Количество на модель
10
№
56
Название детали
Шайба Г.
Заводской номер
10 65Г.019
Количество на модель
8
№
57
Название детали
Шайба Г.
Заводской номер
14 65Г.019
Количество на модель
2
№
58
Название детали
Шайба Г.
Заводской номер
18 65Г.019
Количество на модель
2
№
59
Название детали
Шайба Г.
Заводской номер
20 65Г.019
Количество на модель
12
№
60
Название детали
Контрольная шайба.
Заводской номер
2.30.01.08кп.019
Количество на модель
2
№
61
Название детали
Шпилька М- х
Заводской номер
М14-6gх70.56.019
Количество на модель
2
№
62
Название детали
Шпилька М- х
Заводской номер
М18-6gх50.56.019
Количество на модель
2
№
63
Название детали
Шплинт х
Заводской номер
6,3х45.019
Количество на модель
1
№
64
Название детали
Дизель Д
Заводской номер
Д242-539
Количество на модель
1
№
68
Название детали
Патрубок верхний
Заводской номер
3302-1303010
Количество на модель
2
№
69
Название детали
Водяной радиатор
Заводской номер
70. У.1301.015
Количество на модель
1
№
70
Название детали
Радиатор масляный
Заводской номер
245.10.13.1000
Количество на модель
1
№
71
Название детали
Хомут червячный
Заводской номер
TORK 16-26
Количество на модель
4
№
72
Название детали
Хомут червячный
Заводской номер
TORK 32-50
Количество на модель
4
№
73
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка рамы и дизеля | ПБУ-2М.01.00.000 | |||||||
| 1 | Рама | ПБУ-2М.01.01.000 | 1 | 1 | 1 | |||
| 2 | Платформа | ПБУ-2М.01.02.000 | 1 | 1 | 2 | |||
| 3 | Стойка передняя | ПБУ-2М.01.03.000 | 1 | 1 | 3 | |||
| 4 | Сборка лестницы | ПБУ-2М.01.04.000 | 6 | 6 | 4 | |||
| 5 | Кронштейн левый | ПБУ-2М.01.05.000 | 1 | 1 | 5 | |||
| 6 | Кронштейн правый | ПБУ-2М.01.06.000 | 1 | 1 | 6 | |||
| 7 | Стойка задняя | ПБУ-2М.01.07.000 | 1 | 1 | 7 | |||
| 8 | Монтаж подогревателя | ПБУ-2М.01.08.000 | 1 | 1 | 8 | |||
| 10 | Кронштейн левый | ПБУ-1.01.08.000 | 2 | 2 | 10 | |||
| 11 | Искрогаситель | ПБУ-2-101.01.06.000 | 1 | 1 | 11 | |||
| 15 | Муфта сцепления | ПБУ-2-155.01.04.000 | 1 | 1 | 15 | |||
| 16 | Дизельная облицовка | ПБУ-2-155.01.09.000 | 1 | 1 | 16 | |||
| 17 | АМОРТИЗАТОР | 1ВСМ.01.11.000 | 2 | 2 | 17 | |||
| 18 | АМОРТИЗАТОР | 1ВСМ.01А.12.000 | 2 | 2 | 18 | |||
| 19 | Указатель угла наклона в сборе | ЛБУ-07.28А.00.000 | 1 | 1 | 19 | |||
| 23 | Косынка | ПБУ-2М.01.00.001 | 2 | 2 | 23 | |||
| 24 | Брус | ПБУ-2М.01.00.002 | 2 | 2 | 24 | |||
| 25 | Доработка кронштейна левого | ПБУ-2М.01.00.003 | 1 | 1 | 25 | |||
| 26 | Доработка кронштейна правого | ПБУ-2М.01.00.004 | 1 | 1 | 26 | |||
| 29 | Планка | ПБУ-2-101.01.00.001 | 2 | 2 | 29 | |||
| 30 | Рукав х, | ПБУ-2-101.01.00.002 | 2 | 2 | 30 | |||
| 31 | Втулка | ПБУ-2-101.01.00.003 | 2 | 2 | 31 | |||
| 32 | Уголок | ПБУ-2-101.01.00.004 | 2 | 2 | 32 | |||
| 33 | Штуцер | ПБУ-2-101.01.00.006 | 2 | 2 | 33 | |||
| 34 | прокладка | ПБУ-2-101.01.00.007 | 2 | 2 | 34 | |||
| 35 | Лист | ПБУ-2-101.01.00.008 | 1 | 1 | 35 | |||
| 36 | Platik | ПБУ-2-101.01.00.009 | 2 | 2 | 36 | |||
| 37 | АМОРТИЗАТОР | ПБУ-2-101.01.00.014 | 4 | 4 | 37 | |||
| 38 | Ригель | ПБУ-1.01.00.003 | 2 | 2 | 38 | |||
| 39 | Вот | ПБУ-1.01.00.004 | 2 | 2 | 39 | |||
| 40 | Подкладка | ПБУ-1.01.00.006 | 2 | 2 | 40 | |||
| 41 | Подкладка | ПБУ-1.01.00.006-01 | 2 | 2 | 41 | |||
| 45 | Болт | М8-6gх25.88.35.019 | 10 | 10 | 45 | |||
| 46 | Болт | М10-6gх20.88.35.019 | 8 | 8 | 46 | |||
| 47 | Болт M- x | М20-6gх45.88.35.019 | 12 | 12 | 47 | |||
| 48 | Орехов М.Н. | М8-6Н.8.35.019 | 10 | 10 | 48 | |||
| 49 | Орехов М.Н. | М10-6Н.8.35.019 | 2 | 2 | 49 | |||
| 50 | Орехов М.Н. | М14-6Н.8.35.019 | 2 | 2 | 50 | |||
| 51 | Орехов М.Н. | М18-6Н.8.35.019 | 2 | 2 | 51 | |||
| 53 | Кольцо | 017-021-25-2-2 | 2 | 2 | 53 | |||
| 54 | Ось х… Ц.хр.бцв. | 6-30h12х70.45.241Ц9.хр.бцв. | 2 | 2 | 54 | |||
| 56 | Шайба Г. | 8 65Г.019 | 10 | 10 | 56 | |||
| 57 | Шайба Г. | 10 65Г.019 | 8 | 8 | 57 | |||
| 58 | Шайба Г. | 14 65Г.019 | 2 | 2 | 58 | |||
| 59 | Шайба Г. | 18 65Г.019 | 2 | 2 | 59 | |||
| 60 | Шайба Г. | 20 65Г.019 | 12 | 12 | 60 | |||
| 61 | Контрольная шайба. | 2.30.01.08кп.019 | 2 | 2 | 61 | |||
| 62 | Шпилька М- х | М14-6gх70.56.019 | 2 | 2 | 62 | |||
| 63 | Шпилька М- х | М18-6gх50.56.019 | 2 | 2 | 63 | |||
| 64 | Шплинт х | 6,3х45.019 | 1 | 1 | 64 | |||
| 68 | Дизель Д | Д242-539 | 1 | 1 | 68 | |||
| 69 | Патрубок верхний | 3302-1303010 | 2 | 2 | 69 | |||
| 70 | Водяной радиатор | 70. У.1301.015 | 1 | 1 | 70 | |||
| 71 | Радиатор масляный | 245.10.13.1000 | 1 | 1 | 71 | |||
| 72 | Хомут червячный | TORK 16-26 | 4 | 4 | 72 | |||
| 73 | Хомут червячный | TORK 32-50 | 4 | 4 | 73 |
