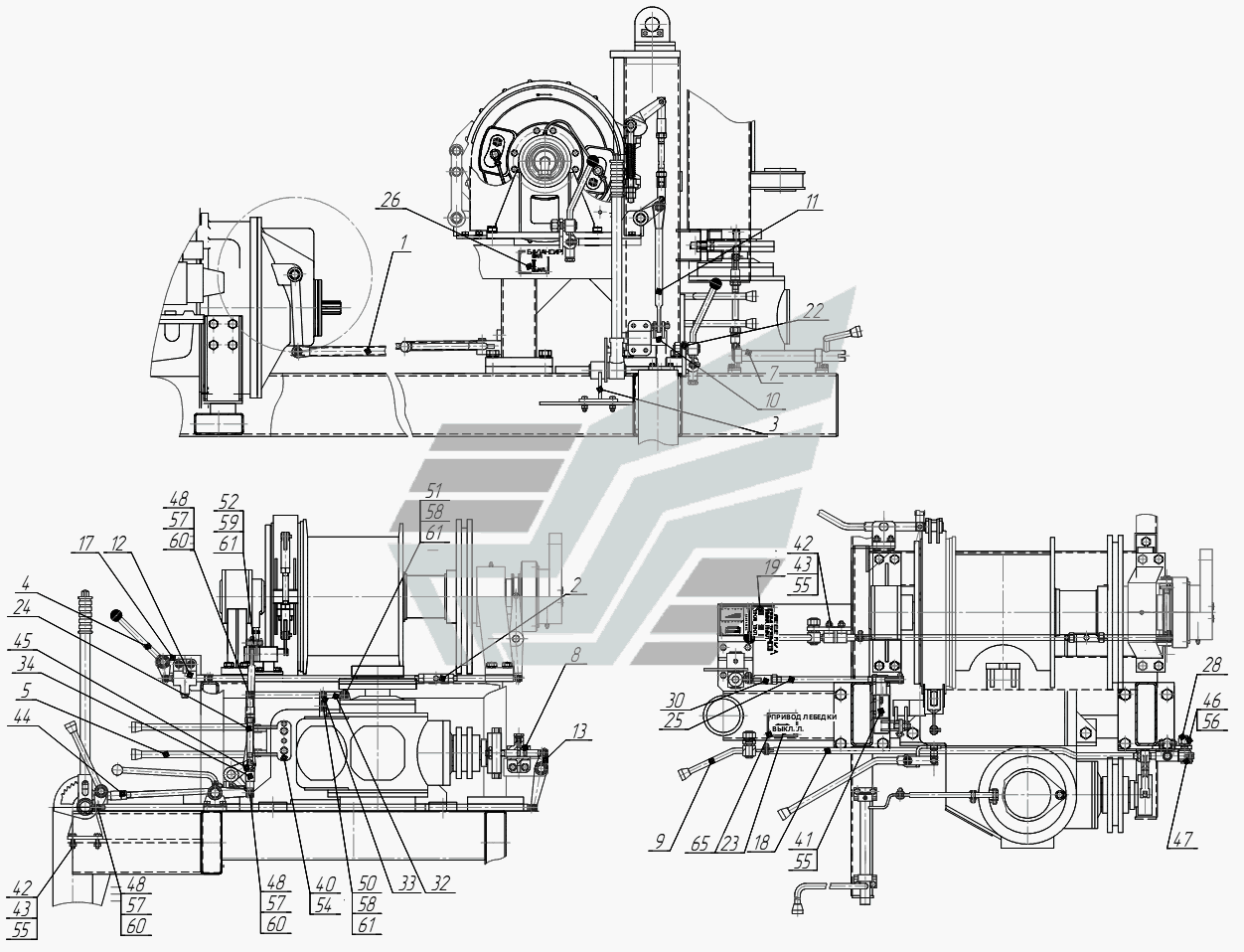

ПБУ- М. Управление
100%
Название детали
Управление
Заводской номер
ПБУ-2М.16.00.000
Количество на модель
№
Название детали
Управление сцеплением
Заводской номер
ПБУ-2М.16.01.000
Количество на модель
1
№
1
Название детали
Тяговый узел
Заводской номер
ПБУ-2М.16.02.000
Количество на модель
1
№
2
Название детали
Включение тормоза лебёдки
Заводской номер
ПБУ-2М.16.03.000
Количество на модель
1
№
3
Название детали
Рычаг в сборе
Заводской номер
ПБУ-2М.16.04.000
Количество на модель
1
№
4
Название детали
Узел включения скоростей
Заводской номер
ПБУ-2М.16.05.000
Количество на модель
1
№
5
Название детали
Узел включения реверса
Заводской номер
ПБУ-2-277.16.02.000
Количество на модель
1
№
7
Название детали
Кронштейн в сборе
Заводской номер
ПБУ-1.16.03.000
Количество на модель
1
№
8
Название детали
Рычаг в сборе
Заводской номер
ПБУ-1.16.04.000
Количество на модель
2
№
9
Название детали
Кронштейн в сборе
Заводской номер
ПБУ-1.16.05.000
Количество на модель
1
№
10
Название детали
Тяговый узел
Заводской номер
ПБУ-1.16.06.000
Количество на модель
1
№
11
Название детали
Кронштейн в сборе
Заводской номер
ПБУ-1.16.10.000
Количество на модель
1
№
12
Название детали
Рычаг в сборе
Заводской номер
ПБУ-2.101.16.02.000
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
ПБУ-2М.16.00.001
Количество на модель
1
№
17
Название детали
Тяговый узел
Заводской номер
ПБУ-2М.16.00.002
Количество на модель
1
№
18
Название детали
Таблица
Заводской номер
ПБУ-2М.16.00.003
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
ПБУ-2-277.16.00.003
Количество на модель
1
№
22
Название детали
Таблица
Заводской номер
ПБУ-2-101.16.00.001
Количество на модель
1
№
23
Название детали
Тяга
Заводской номер
ПБУ-1.16.00.003
Количество на модель
1
№
24
Название детали
Тяга
Заводской номер
ПБУ-1.16.00.004
Количество на модель
1
№
25
Название детали
Таблица
Заводской номер
ПБУ-1.1600.008
Количество на модель
1
№
26
Название детали
Палец
Заводской номер
ПБУ-1.16.04.001
Количество на модель
1
№
28
Название детали
Вилка
Заводской номер
1ВСМ.13.00.006
Количество на модель
2
№
30
Название детали
Рычаг
Заводской номер
1ВСМ.16Б.00.003
Количество на модель
1
№
32
Название детали
Серьга
Заводской номер
1ВСМ.16.00.007
Количество на модель
6
№
33
Название детали
Муфта стяжная
Заводской номер
ЛБУ-07-14
Количество на модель
2
№
34
Название детали
Болт M- x
Заводской номер
М8-6gх20.58.019
Количество на модель
2
№
40
Название детали
Болт
Заводской номер
М10-6gх20.58.019
Количество на модель
4
№
41
Название детали
Болт M- x
Заводской номер
М10-6gх35.58.019
Количество на модель
8
№
42
Название детали
Орехов М.Н.
Заводской номер
М10-6Н.8.35.019
Количество на модель
8
№
43
Название детали
Орехов М.Н.
Заводской номер
М16-6Н.8.35.019
Количество на модель
2
№
44
Название детали
Орех М-Х.
Заводской номер
М16LH-6Н.8.35.019
Количество на модель
2
№
45
Название детали
Орехов М.Н.
Заводской номер
М20-6Н.8.35.019
Количество на модель
1
№
46
Название детали
Ось х.Ц..хр.бцв.
Заводской номер
6-8h11х28.45.Ц.9.хр.бцв.
Количество на модель
10
№
48
Название детали
Ось х.Ц..хр.бцв.
Заводской номер
6-10h11х32.45.Ц.9.хр.бцв.
Количество на модель
2
№
50
Название детали
Ось х.Ц..хр.бцв.
Заводской номер
6-10h11х40.45.Ц.9.хр.бцв.
Количество на модель
1
№
51
Название детали
Ось х.Ц..хр.бцв.
Заводской номер
6-12h11х45.45.Ц.9.хр.бцв.
Количество на модель
2
№
52
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
2
№
54
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
12
№
55
Название детали
Шайба
Заводской номер
20.65Г.019
Количество на модель
1
№
56
Название детали
Шайба ГОСТ
Заводской номер
8.01.08кп.019
Количество на модель
10
№
57
Название детали
Шайба
Заводской номер
10.01.08кп.019
Количество на модель
3
№
58
Название детали
Шайба
Заводской номер
12.01.08кп.019
Количество на модель
2
№
59
Название детали
Шплинт
Заводской номер
2х16.019
Количество на модель
10
№
60
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
5
№
61
Название детали
Заклепка вытяжная х
Заводской номер
Заклепка вытяжная 3х8
Количество на модель
12
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление | ПБУ-2М.16.00.000 | |||||||
| 1 | Управление сцеплением | ПБУ-2М.16.01.000 | 1 | 1 | 1 | |||
| 2 | Тяговый узел | ПБУ-2М.16.02.000 | 1 | 1 | 2 | |||
| 3 | Включение тормоза лебёдки | ПБУ-2М.16.03.000 | 1 | 1 | 3 | |||
| 4 | Рычаг в сборе | ПБУ-2М.16.04.000 | 1 | 1 | 4 | |||
| 5 | Узел включения скоростей | ПБУ-2М.16.05.000 | 1 | 1 | 5 | |||
| 7 | Узел включения реверса | ПБУ-2-277.16.02.000 | 1 | 1 | 7 | |||
| 8 | Кронштейн в сборе | ПБУ-1.16.03.000 | 1 | 1 | 8 | |||
| 9 | Рычаг в сборе | ПБУ-1.16.04.000 | 2 | 2 | 9 | |||
| 10 | Кронштейн в сборе | ПБУ-1.16.05.000 | 1 | 1 | 10 | |||
| 11 | Тяговый узел | ПБУ-1.16.06.000 | 1 | 1 | 11 | |||
| 12 | Кронштейн в сборе | ПБУ-1.16.10.000 | 1 | 1 | 12 | |||
| 13 | Рычаг в сборе | ПБУ-2.101.16.02.000 | 1 | 1 | 13 | |||
| 17 | Кронштейн | ПБУ-2М.16.00.001 | 1 | 1 | 17 | |||
| 18 | Тяговый узел | ПБУ-2М.16.00.002 | 1 | 1 | 18 | |||
| 19 | Таблица | ПБУ-2М.16.00.003 | 1 | 1 | 19 | |||
| 22 | Кронштейн | ПБУ-2-277.16.00.003 | 1 | 1 | 22 | |||
| 23 | Таблица | ПБУ-2-101.16.00.001 | 1 | 1 | 23 | |||
| 24 | Тяга | ПБУ-1.16.00.003 | 1 | 1 | 24 | |||
| 25 | Тяга | ПБУ-1.16.00.004 | 1 | 1 | 25 | |||
| 26 | Таблица | ПБУ-1.1600.008 | 1 | 1 | 26 | |||
| 28 | Палец | ПБУ-1.16.04.001 | 1 | 1 | 28 | |||
| 30 | Вилка | 1ВСМ.13.00.006 | 2 | 2 | 30 | |||
| 32 | Рычаг | 1ВСМ.16Б.00.003 | 1 | 1 | 32 | |||
| 33 | Серьга | 1ВСМ.16.00.007 | 6 | 6 | 33 | |||
| 34 | Муфта стяжная | ЛБУ-07-14 | 2 | 2 | 34 | |||
| 40 | Болт M- x | М8-6gх20.58.019 | 2 | 2 | 40 | |||
| 41 | Болт | М10-6gх20.58.019 | 4 | 4 | 41 | |||
| 42 | Болт M- x | М10-6gх35.58.019 | 8 | 8 | 42 | |||
| 43 | Орехов М.Н. | М10-6Н.8.35.019 | 8 | 8 | 43 | |||
| 44 | Орехов М.Н. | М16-6Н.8.35.019 | 2 | 2 | 44 | |||
| 45 | Орех М-Х. | М16LH-6Н.8.35.019 | 2 | 2 | 45 | |||
| 46 | Орехов М.Н. | М20-6Н.8.35.019 | 1 | 1 | 46 | |||
| 48 | Ось х.Ц..хр.бцв. | 6-8h11х28.45.Ц.9.хр.бцв. | 10 | 10 | 48 | |||
| 50 | Ось х.Ц..хр.бцв. | 6-10h11х32.45.Ц.9.хр.бцв. | 2 | 2 | 50 | |||
| 51 | Ось х.Ц..хр.бцв. | 6-10h11х40.45.Ц.9.хр.бцв. | 1 | 1 | 51 | |||
| 52 | Ось х.Ц..хр.бцв. | 6-12h11х45.45.Ц.9.хр.бцв. | 2 | 2 | 52 | |||
| 54 | Шайба пружинная | 8.65Г.019 | 2 | 2 | 54 | |||
| 55 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 12 | 12 | 55 | |||
| 56 | Шайба | 20.65Г.019 | 1 | 1 | 56 | |||
| 57 | Шайба ГОСТ | 8.01.08кп.019 | 10 | 10 | 57 | |||
| 58 | Шайба | 10.01.08кп.019 | 3 | 3 | 58 | |||
| 59 | Шайба | 12.01.08кп.019 | 2 | 2 | 59 | |||
| 60 | Шплинт | 2х16.019 | 10 | 10 | 60 | |||
| 61 | Шплинт | 3,2х18.019 | 5 | 5 | 61 | |||
| 65 | Заклепка вытяжная х | Заклепка вытяжная 3х8 | 12 | 12 | 65 |
