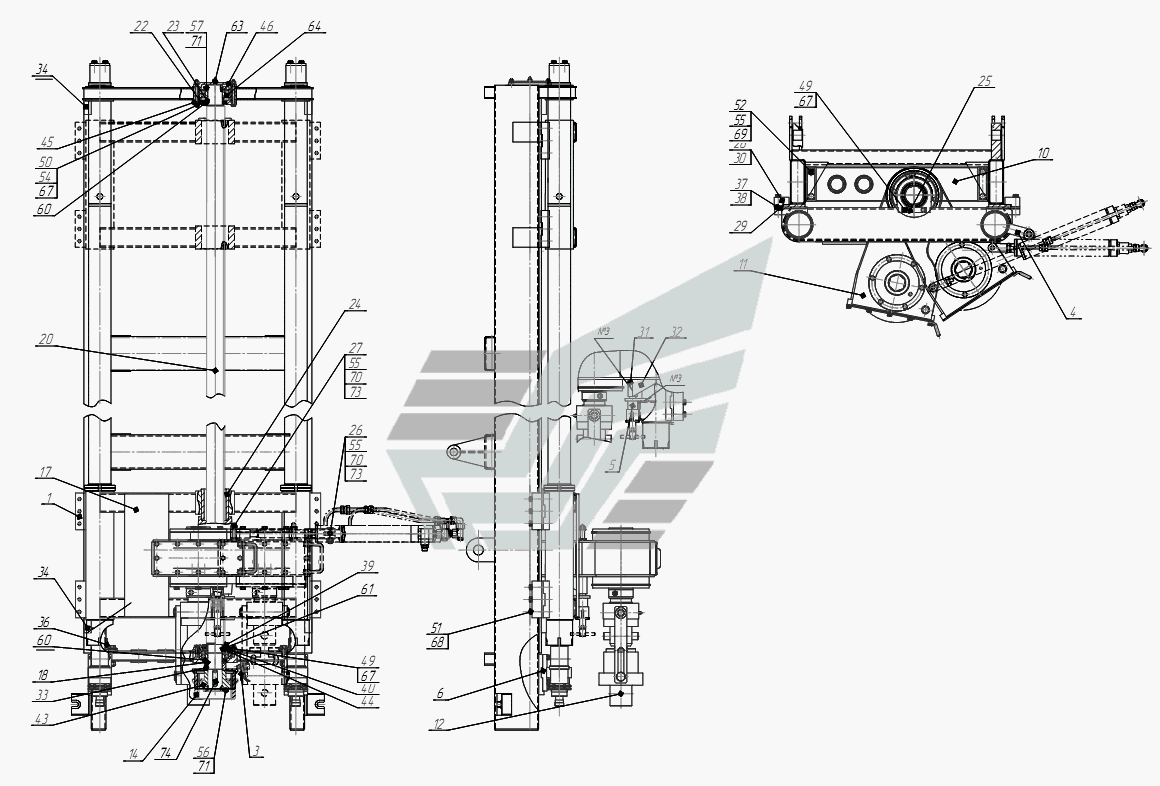

ПБУ- М. Каретка с вращателем и трехгранным валом
100%
Название детали
Каретка с вращателем и трехгранным валом
Заводской номер
ПБУ-2М.11.00.000
Количество на модель
№
Название детали
Карета
Заводской номер
ПБУ-2М.11.01.000
Количество на модель
1
№
1
Название детали
Защелка
Заводской номер
ПБУ-2М.11.03.000
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
ПБУ-2М.11.04.000
Количество на модель
1
№
4
Название детали
Фиксатор
Заводской номер
ПБУ-2М.11.05.000
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
ПБУ-2М.11.06.000
Количество на модель
2
№
6
Название детали
Балкон
Заводской номер
ПБУ-2М.11.07.000
Количество на модель
1
№
7
Название детали
Ротатор
Заводской номер
ПБУ-1.11.03.000
Количество на модель
1
№
11
Название детали
Патрон- элеватор
Заводской номер
ПБУ-2.101.11.01.000
Количество на модель
1
№
12
Название детали
Муфта соединительная
Заводской номер
УГБ50А-04-4-5А
Количество на модель
1
№
14
Название детали
Лист
Заводской номер
ПБУ-2М.11.00.001
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
ПБУ-2М.11.00.002
Количество на модель
1
№
18
Название детали
Вал трехгранный
Заводской номер
ПБУ-2М.11.00.004
Количество на модель
1
№
20
Название детали
Крышка
Заводской номер
ПБУ-2М.11.00.006
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
ПБУ-2М.11.00.007
Количество на модель
1
№
23
Название детали
Стакан
Заводской номер
ПБУ-2М.11.00.008
Количество на модель
2
№
24
Название детали
Ригель
Заводской номер
ПБУ-2М.11.00.009
Количество на модель
2
№
25
Название детали
Вот
Заводской номер
ПБУ-2М.11.00.011
Количество на модель
1
№
26
Название детали
Вот
Заводской номер
ПБУ-2М.11.00.012
Количество на модель
1
№
27
Название детали
Гусеница
Заводской номер
ПБУ-2М.11.00.013
Количество на модель
4
№
28
Название детали
Планка
Заводской номер
ПБУ-2М.11.00.014
Количество на модель
4
№
29
Название детали
Планка
Заводской номер
ПБУ-2М.11.00.015
Количество на модель
4
№
30
Название детали
Втулка
Заводской номер
ПБУ-2М.11.00.016
Количество на модель
1
№
31
Название детали
Косынка
Заводской номер
ПБУ-2М.11.00.017
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
ПБУ-2М.11.00.018
Количество на модель
1
№
33
Название детали
Упор
Заводской номер
ПБУ-2М.11.00.019
Количество на модель
4
№
34
Название детали
Кронштейн
Заводской номер
ПБУ-1.11.00.001
Количество на модель
2
№
36
Название детали
прокладка
Заводской номер
ПБУ-1.11.00.003
Количество на модель
8
№
37
Название детали
прокладка
Заводской номер
ПБУ-1.11.00.003-01
Количество на модель
8
№
38
Название детали
Диск
Заводской номер
ПБУ-1.11.00.011
Количество на модель
1
№
39
Название детали
Крышка
Заводской номер
ПБУ-1.11.00.012
Количество на модель
1
№
40
Название детали
Муфта промежуточная
Заводской номер
УГБ50А-04-02А
Количество на модель
1
№
43
Название детали
Втулка
Заводской номер
УГБ50М-04-229
Количество на модель
1
№
44
Название детали
прокладка
Заводской номер
УГБ50М-04-240
Количество на модель
3
№
45
Название детали
Крышка
Заводской номер
1ВСМ. 11.00.007
Количество на модель
1
№
46
Название детали
Болт
Заводской номер
М10-6gх25.88.35.019
Количество на модель
8
№
49
Название детали
Болт M- x
Заводской номер
М10-6gх100.88.35.019
Количество на модель
4
№
50
Название детали
Болт
Заводской номер
М12-6gх75.88.35.019
Количество на модель
12
№
51
Название детали
Болт
Заводской номер
М16-6gх75.88.35.019
Количество на модель
4
№
52
Название детали
Орехов М.Н.
Заводской номер
М10-6Н.8.35.019
Количество на модель
4
№
54
Название детали
Орехов М.Н.
Заводской номер
М16-6Н.8.35.019
Количество на модель
6
№
55
Название детали
Гайка MxH.
Заводской номер
М60х2-6Н.06.019
Количество на модель
1
№
56
Название детали
Гайка Mx-H.
Заводской номер
М60х2LH-6Н.06.019
Количество на модель
1
№
57
Название детали
Манжета
Заводской номер
1.2-70х95-1
Количество на модель
2
№
60
Название детали
Манжета - x
Заводской номер
2.2-70х95-1
Количество на модель
1
№
61
Название детали
Масленка
Заводской номер
1.3.Ц.6
Количество на модель
2
№
63
Название детали
Подшипник
Заводской номер
1312
Количество на модель
2
№
64
Название детали
Шайба Г.
Заводской номер
10 65Г.019
Количество на модель
12
№
67
Название детали
Шайба Г.
Заводской номер
12 65Г.019
Количество на модель
12
№
68
Название детали
Шайба Г.
Заводской номер
16 65Г.019
Количество на модель
4
№
69
Название детали
Шайба А.кп.
Заводской номер
А.16.01.08кп.019
Количество на модель
2
№
70
Название детали
Стопорная шайба
Заводской номер
60.01.08кп.019
Количество на модель
2
№
71
Название детали
Шплинт х
Заводской номер
3,2х28.019
Количество на модель
2
№
73
Название детали
Шпонка хх
Заводской номер
2-18х11х50
Количество на модель
1
№
74
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Каретка с вращателем и трехгранным валом | ПБУ-2М.11.00.000 | |||||||
| 1 | Карета | ПБУ-2М.11.01.000 | 1 | 1 | 1 | |||
| 3 | Защелка | ПБУ-2М.11.03.000 | 1 | 1 | 3 | |||
| 4 | Кронштейн | ПБУ-2М.11.04.000 | 1 | 1 | 4 | |||
| 5 | Фиксатор | ПБУ-2М.11.05.000 | 1 | 1 | 5 | |||
| 6 | Кронштейн | ПБУ-2М.11.06.000 | 2 | 2 | 6 | |||
| 7 | Балкон | ПБУ-2М.11.07.000 | 1 | 1 | 7 | |||
| 11 | Ротатор | ПБУ-1.11.03.000 | 1 | 1 | 11 | |||
| 12 | Патрон- элеватор | ПБУ-2.101.11.01.000 | 1 | 1 | 12 | |||
| 14 | Муфта соединительная | УГБ50А-04-4-5А | 1 | 1 | 14 | |||
| 17 | Лист | ПБУ-2М.11.00.001 | 1 | 1 | 17 | |||
| 18 | Втулка | ПБУ-2М.11.00.002 | 1 | 1 | 18 | |||
| 20 | Вал трехгранный | ПБУ-2М.11.00.004 | 1 | 1 | 20 | |||
| 22 | Крышка | ПБУ-2М.11.00.006 | 1 | 1 | 22 | |||
| 23 | Втулка | ПБУ-2М.11.00.007 | 1 | 1 | 23 | |||
| 24 | Стакан | ПБУ-2М.11.00.008 | 2 | 2 | 24 | |||
| 25 | Ригель | ПБУ-2М.11.00.009 | 2 | 2 | 25 | |||
| 26 | Вот | ПБУ-2М.11.00.011 | 1 | 1 | 26 | |||
| 27 | Вот | ПБУ-2М.11.00.012 | 1 | 1 | 27 | |||
| 28 | Гусеница | ПБУ-2М.11.00.013 | 4 | 4 | 28 | |||
| 29 | Планка | ПБУ-2М.11.00.014 | 4 | 4 | 29 | |||
| 30 | Планка | ПБУ-2М.11.00.015 | 4 | 4 | 30 | |||
| 31 | Втулка | ПБУ-2М.11.00.016 | 1 | 1 | 31 | |||
| 32 | Косынка | ПБУ-2М.11.00.017 | 1 | 1 | 32 | |||
| 33 | Втулка | ПБУ-2М.11.00.018 | 1 | 1 | 33 | |||
| 34 | Упор | ПБУ-2М.11.00.019 | 4 | 4 | 34 | |||
| 36 | Кронштейн | ПБУ-1.11.00.001 | 2 | 2 | 36 | |||
| 37 | прокладка | ПБУ-1.11.00.003 | 8 | 8 | 37 | |||
| 38 | прокладка | ПБУ-1.11.00.003-01 | 8 | 8 | 38 | |||
| 39 | Диск | ПБУ-1.11.00.011 | 1 | 1 | 39 | |||
| 40 | Крышка | ПБУ-1.11.00.012 | 1 | 1 | 40 | |||
| 43 | Муфта промежуточная | УГБ50А-04-02А | 1 | 1 | 43 | |||
| 44 | Втулка | УГБ50М-04-229 | 1 | 1 | 44 | |||
| 45 | прокладка | УГБ50М-04-240 | 3 | 3 | 45 | |||
| 46 | Крышка | 1ВСМ. 11.00.007 | 1 | 1 | 46 | |||
| 49 | Болт | М10-6gх25.88.35.019 | 8 | 8 | 49 | |||
| 50 | Болт M- x | М10-6gх100.88.35.019 | 4 | 4 | 50 | |||
| 51 | Болт | М12-6gх75.88.35.019 | 12 | 12 | 51 | |||
| 52 | Болт | М16-6gх75.88.35.019 | 4 | 4 | 52 | |||
| 54 | Орехов М.Н. | М10-6Н.8.35.019 | 4 | 4 | 54 | |||
| 55 | Орехов М.Н. | М16-6Н.8.35.019 | 6 | 6 | 55 | |||
| 56 | Гайка MxH. | М60х2-6Н.06.019 | 1 | 1 | 56 | |||
| 57 | Гайка Mx-H. | М60х2LH-6Н.06.019 | 1 | 1 | 57 | |||
| 60 | Манжета | 1.2-70х95-1 | 2 | 2 | 60 | |||
| 61 | Манжета - x | 2.2-70х95-1 | 1 | 1 | 61 | |||
| 63 | Масленка | 1.3.Ц.6 | 2 | 2 | 63 | |||
| 64 | Подшипник | 1312 | 2 | 2 | 64 | |||
| 67 | Шайба Г. | 10 65Г.019 | 12 | 12 | 67 | |||
| 68 | Шайба Г. | 12 65Г.019 | 12 | 12 | 68 | |||
| 69 | Шайба Г. | 16 65Г.019 | 4 | 4 | 69 | |||
| 70 | Шайба А.кп. | А.16.01.08кп.019 | 2 | 2 | 70 | |||
| 71 | Стопорная шайба | 60.01.08кп.019 | 2 | 2 | 71 | |||
| 73 | Шплинт х | 3,2х28.019 | 2 | 2 | 73 | |||
| 74 | Шпонка хх | 2-18х11х50 | 1 | 1 | 74 |
