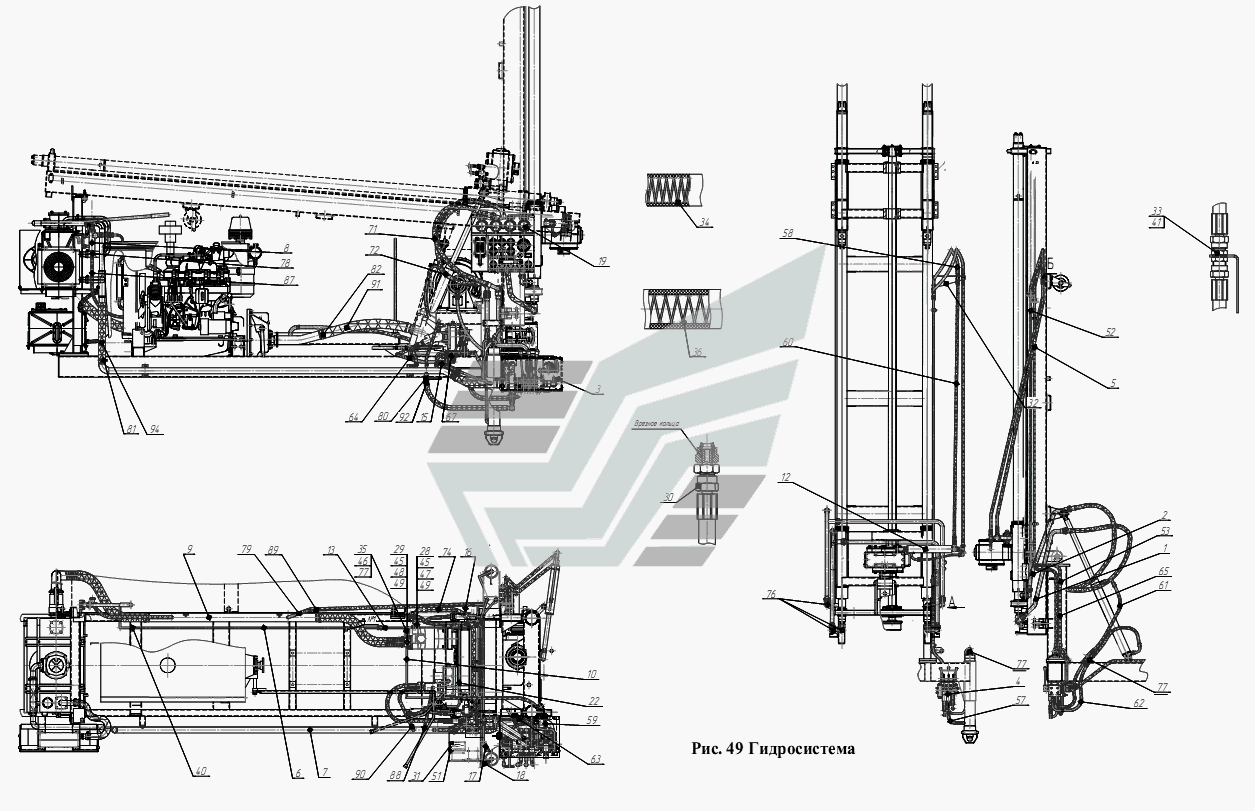

ПБУ- М. Гидросистема
100%
Название детали
Гидросистема
Заводской номер
ПБУ-2М.09.00.000
Количество на модель
№
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.01.000
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.02.000
Количество на модель
1
№
2
Название детали
Пульт управления
Заводской номер
ПБУ-2М.09.03.000
Количество на модель
1
№
3
Название детали
Пульт управления №
Заводской номер
ПБУ-2М.09.04.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.05.000
Количество на модель
2
№
5
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.06.000
Количество на модель
1
№
6
Название детали
Трубопровод сливной
Заводской номер
ПБУ-2М.09.07.000
Количество на модель
1
№
7
Название детали
Установка насоса ручного
Заводской номер
ПБУ-2М.09.08.000
Количество на модель
1
№
8
Название детали
Трубопровод всасывающий
Заводской номер
ПБУ-2М.09.09.000
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.10.000
Количество на модель
1
№
10
Название детали
Цилиндр отклонения ротора
Заводской номер
ПБУ-2М.09.12.000
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.13.000
Количество на модель
1
№
13
Название детали
Трубопровод в сборе
Заводской номер
ПБУ-2М.09.15.000
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.16.000
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.17.000
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ПБУ-2М.09.18.000
Количество на модель
1
№
18
Название детали
Установка манометров
Заводской номер
ПБУ-2М.09.19.000
Количество на модель
1
№
19
Название детали
Обвязка цилиндров подъёма мачты
Заводской номер
ПБУ-2М.09.20.000
Количество на модель
1
№
22
Название детали
Фланец
Заводской номер
ПБУ-2М.09.00.001
Количество на модель
1
№
28
Название детали
Фланец всасывающий
Заводской номер
ПБУ-2М.09.00.002
Количество на модель
1
№
29
Название детали
Штуцер
Заводской номер
ПБУ-2М.09.00.003
Количество на модель
1
№
30
Название детали
Таблица
Заводской номер
ПБУ-2М.09.00.004
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
ПБУ-2М.09.00.005
Количество на модель
1
№
32
Название детали
Контргайка
Заводской номер
ПБУ-2М.09.00.006
Количество на модель
2
№
33
Название детали
Пружина
Заводской номер
ПБУ-2М.09.00.007
Количество на модель
2
№
34
Название детали
Штуцер
Заводской номер
ПБУ-2М.09.00.008
Количество на модель
1
№
35
Название детали
Пружина
Заводской номер
ПБУ-2М.09.00.009
Количество на модель
1
№
36
Название детали
Скоба
Заводской номер
ПБУ-1.09.00.009
Количество на модель
2
№
40
Название детали
Штуцер
Заводской номер
ГЕУ001.05.02.028
Количество на модель
2
№
41
Название детали
Болт ГОСТ 7796-70
Заводской номер
М12-6gх25.88.35.019
Количество на модель
8
№
45
Название детали
Кольцо
Заводской номер
010-014-25-2-2
Количество на модель
1
№
46
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
1
№
47
Название детали
Кольцо- -
Заводской номер
074-082-46-2-2
Количество на модель
1
№
48
Название детали
Шайба Г.
Заводской номер
12 65Г.019
Количество на модель
8
№
49
Название детали
Заклепка вытяжная х
Заводской номер
3х7
Количество на модель
4
№
51
Название детали
Зажим спаренный
Заводской номер
SP 216/16 PP GD-AS M W10
Количество на модель
4
№
52
Название детали
Зажим спаренный
Заводской номер
SP 322/22 PP GD-AS M W10
Количество на модель
2
№
53
Название детали
РВД .Мх
Заводской номер
РВД 12.20.230.М22х1,5
Количество на модель
1
№
57
Название детали
РВД .Мх
Заводской номер
РВД 12.20.910.М22х1,5
Количество на модель
2
№
58
Название детали
РВД .Мх
Заводской номер
РВД 12.20.1200.М22х1,5
Количество на модель
1
№
59
Название детали
РВД . Мх
Заводской номер
РВД 12.20.2400. М22х1,5
Количество на модель
2
№
60
Название детали
РВД .Мх
Заводской номер
РВД 12.20.850.М22х1,5 0/90
Количество на модель
4
№
61
Название детали
РВД .Мх
Заводской номер
РВД 12.20.900.М22х1,5 0/90
Количество на модель
2
№
62
Название детали
РВД .Мх
Заводской номер
РВД 12.20.1150.М22х1,5 0/90
Количество на модель
1
№
63
Название детали
РВД .Мх
Заводской номер
РВД 12.20.1250.М22х1,5 0/90
Количество на модель
2
№
64
Название детали
РВД .Мх
Заводской номер
РВД 12.20.2540.М22х1,5 0/90
Количество на модель
2
№
65
Название детали
РВД .Мх-
Заводской номер
РВД 12.20.350.М22х1,5 90/90-90
Количество на модель
1
№
67
Название детали
РВД .Мх-
Заводской номер
РВД 25.32.1600.М42х2 45/90-180
Количество на модель
1
№
71
Название детали
РВД .Мх
Заводской номер
РВД 25.32.1400.М42х2 45/90
Количество на модель
1
№
72
Название детали
РВД .Мх
Заводской номер
РВД 25.32.1800.М42х2 45/90
Количество на модель
1
№
74
Название детали
Угольник EW
Заводской номер
EW 1158932058
Количество на модель
6
№
76
Название детали
Угольник EW
Заводской номер
EW 1158232058
Количество на модель
5
№
77
Название детали
Хомут червячный
Заводской номер
TORK 16-26
Количество на модель
4
№
78
Название детали
Хомут червячный TORK
Заводской номер
TORK 20-32
Количество на модель
6
№
79
Название детали
Хомут червячный
Заводской номер
TORK 32-50
Количество на модель
4
№
80
Название детали
Хомут червячный TORK
Заводской номер
TORK 50-70
Количество на модель
4
№
81
Название детали
Хомут червячный TORK
Заводской номер
TORK 70-90
Количество на модель
4
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема | ПБУ-2М.09.00.000 | |||||||
| 1 | Трубопровод | ПБУ-2М.09.01.000 | 1 | 1 | 1 | |||
| 2 | Трубопровод | ПБУ-2М.09.02.000 | 1 | 1 | 2 | |||
| 3 | Пульт управления | ПБУ-2М.09.03.000 | 1 | 1 | 3 | |||
| 4 | Пульт управления № | ПБУ-2М.09.04.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | ПБУ-2М.09.05.000 | 2 | 2 | 5 | |||
| 6 | Трубопровод | ПБУ-2М.09.06.000 | 1 | 1 | 6 | |||
| 7 | Трубопровод сливной | ПБУ-2М.09.07.000 | 1 | 1 | 7 | |||
| 8 | Установка насоса ручного | ПБУ-2М.09.08.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод всасывающий | ПБУ-2М.09.09.000 | 1 | 1 | 9 | |||
| 10 | Трубопровод | ПБУ-2М.09.10.000 | 1 | 1 | 10 | |||
| 12 | Цилиндр отклонения ротора | ПБУ-2М.09.12.000 | 1 | 1 | 12 | |||
| 13 | Трубопровод | ПБУ-2М.09.13.000 | 1 | 1 | 13 | |||
| 15 | Трубопровод в сборе | ПБУ-2М.09.15.000 | 1 | 1 | 15 | |||
| 16 | Трубопровод | ПБУ-2М.09.16.000 | 1 | 1 | 16 | |||
| 17 | Трубопровод | ПБУ-2М.09.17.000 | 1 | 1 | 17 | |||
| 18 | Трубопровод | ПБУ-2М.09.18.000 | 1 | 1 | 18 | |||
| 19 | Установка манометров | ПБУ-2М.09.19.000 | 1 | 1 | 19 | |||
| 22 | Обвязка цилиндров подъёма мачты | ПБУ-2М.09.20.000 | 1 | 1 | 22 | |||
| 28 | Фланец | ПБУ-2М.09.00.001 | 1 | 1 | 28 | |||
| 29 | Фланец всасывающий | ПБУ-2М.09.00.002 | 1 | 1 | 29 | |||
| 30 | Штуцер | ПБУ-2М.09.00.003 | 1 | 1 | 30 | |||
| 31 | Таблица | ПБУ-2М.09.00.004 | 1 | 1 | 31 | |||
| 32 | Кронштейн | ПБУ-2М.09.00.005 | 1 | 1 | 32 | |||
| 33 | Контргайка | ПБУ-2М.09.00.006 | 2 | 2 | 33 | |||
| 34 | Пружина | ПБУ-2М.09.00.007 | 2 | 2 | 34 | |||
| 35 | Штуцер | ПБУ-2М.09.00.008 | 1 | 1 | 35 | |||
| 36 | Пружина | ПБУ-2М.09.00.009 | 1 | 1 | 36 | |||
| 40 | Скоба | ПБУ-1.09.00.009 | 2 | 2 | 40 | |||
| 41 | Штуцер | ГЕУ001.05.02.028 | 2 | 2 | 41 | |||
| 45 | Болт ГОСТ 7796-70 | М12-6gх25.88.35.019 | 8 | 8 | 45 | |||
| 46 | Кольцо | 010-014-25-2-2 | 1 | 1 | 46 | |||
| 47 | КОЛЬЦО | 039-045-36-2-2 | 1 | 1 | 47 | |||
| 48 | Кольцо- - | 074-082-46-2-2 | 1 | 1 | 48 | |||
| 49 | Шайба Г. | 12 65Г.019 | 8 | 8 | 49 | |||
| 51 | Заклепка вытяжная х | 3х7 | 4 | 4 | 51 | |||
| 52 | Зажим спаренный | SP 216/16 PP GD-AS M W10 | 4 | 4 | 52 | |||
| 53 | Зажим спаренный | SP 322/22 PP GD-AS M W10 | 2 | 2 | 53 | |||
| 57 | РВД .Мх | РВД 12.20.230.М22х1,5 | 1 | 1 | 57 | |||
| 58 | РВД .Мх | РВД 12.20.910.М22х1,5 | 2 | 2 | 58 | |||
| 59 | РВД .Мх | РВД 12.20.1200.М22х1,5 | 1 | 1 | 59 | |||
| 60 | РВД . Мх | РВД 12.20.2400. М22х1,5 | 2 | 2 | 60 | |||
| 61 | РВД .Мх | РВД 12.20.850.М22х1,5 0/90 | 4 | 4 | 61 | |||
| 62 | РВД .Мх | РВД 12.20.900.М22х1,5 0/90 | 2 | 2 | 62 | |||
| 63 | РВД .Мх | РВД 12.20.1150.М22х1,5 0/90 | 1 | 1 | 63 | |||
| 64 | РВД .Мх | РВД 12.20.1250.М22х1,5 0/90 | 2 | 2 | 64 | |||
| 65 | РВД .Мх | РВД 12.20.2540.М22х1,5 0/90 | 2 | 2 | 65 | |||
| 67 | РВД .Мх- | РВД 12.20.350.М22х1,5 90/90-90 | 1 | 1 | 67 | |||
| 71 | РВД .Мх- | РВД 25.32.1600.М42х2 45/90-180 | 1 | 1 | 71 | |||
| 72 | РВД .Мх | РВД 25.32.1400.М42х2 45/90 | 1 | 1 | 72 | |||
| 74 | РВД .Мх | РВД 25.32.1800.М42х2 45/90 | 1 | 1 | 74 | |||
| 76 | Угольник EW | EW 1158932058 | 6 | 6 | 76 | |||
| 77 | Угольник EW | EW 1158232058 | 5 | 5 | 77 | |||
| 78 | Хомут червячный | TORK 16-26 | 4 | 4 | 78 | |||
| 79 | Хомут червячный TORK | TORK 20-32 | 6 | 6 | 79 | |||
| 80 | Хомут червячный | TORK 32-50 | 4 | 4 | 80 | |||
| 81 | Хомут червячный TORK | TORK 50-70 | 4 | 4 | 81 | |||
| 82 | Хомут червячный TORK | TORK 70-90 | 4 | 4 | 82 |
