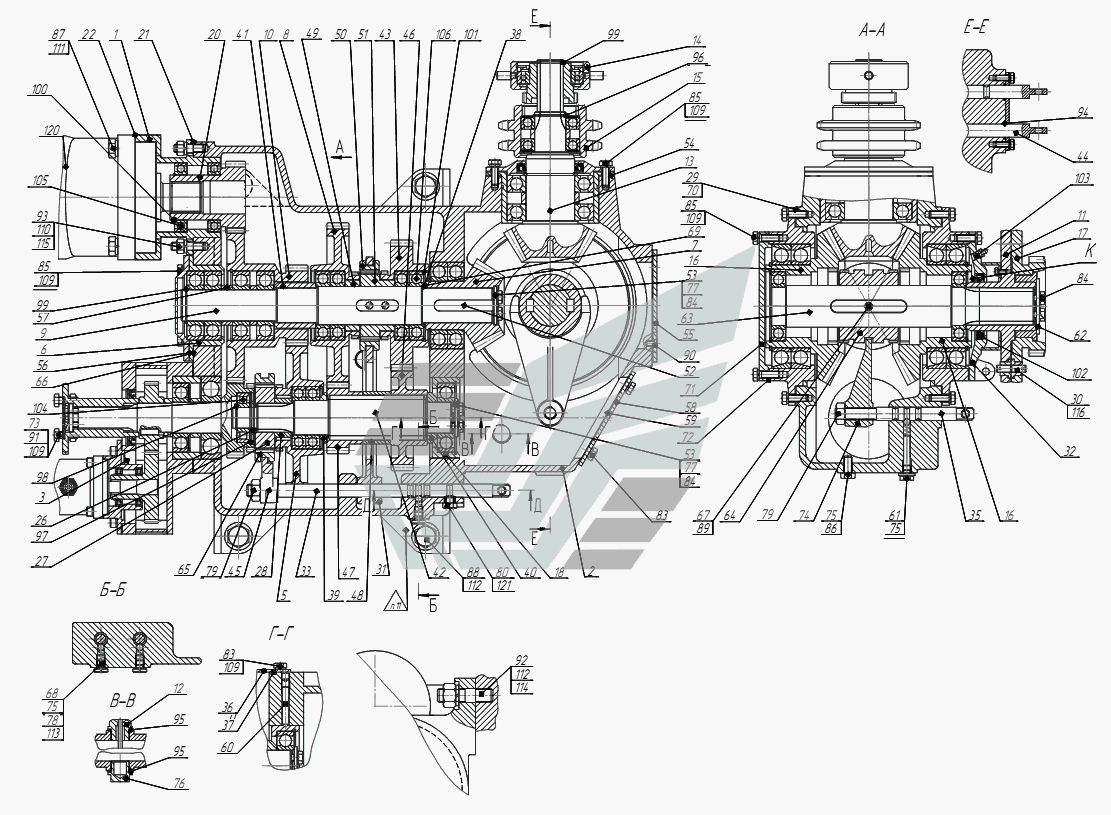

ПБУ-М. Коробка передач
100%
Название детали
Коробка передач
Заводской номер
ПБУ-2М.03.00.000
Количество на модель
№
Название детали
прокладка
Заводской номер
ПБУ-1.03.00.004-01
Количество на модель
8
№
Название детали
Стакан
Заводской номер
ПБУ-2М.03.01.000
Количество на модель
1
№
1
Название детали
Корпус в сборе
Заводской номер
ПБУ-2М.03.02.000
Количество на модель
1
№
2
Название детали
Корпус в сборе
Заводской номер
ПБУ-2М.03.03.000
Количество на модель
1
№
3
Название детали
Шестерня в сборе
Заводской номер
ПБУ-3.03.01.000
Количество на модель
1
№
5
Название детали
Сборка стекла
Заводской номер
ПБУ-3.03.03.000
Количество на модель
1
№
6
Название детали
Шестерня в сборе
Заводской номер
ПБУ-3.03.05.000
Количество на модель
1
№
7
Название детали
Шестерня в сборе
Заводской номер
ПБУ-3.03.06.000
Количество на модель
1
№
8
Название детали
Вал в сборе
Заводской номер
ПБУ-3.03.07.000
Количество на модель
1
№
9
Название детали
Шестерня в сборе
Заводской номер
ПБУ-3.03.09.000
Количество на модель
1
№
10
Название детали
Муфта в сборе
Заводской номер
ПБУ-3.03.11.000
Количество на модель
1
№
11
Название детали
Масломер
Заводской номер
ПБУ-2.03.04.000
Количество на модель
1
№
12
Название детали
Вал- шестерня в сборе
Заводской номер
ПБУ-1.03.01.000
Количество на модель
1
№
13
Название детали
Муфта в сборе
Заводской номер
1ВСМ.03.01.010
Количество на модель
1
№
14
Название детали
Сборка звездочек
Заводской номер
1ВСМ.03.01.020А
Количество на модель
1
№
15
Название детали
Колесо коническое в сборе
Заводской номер
1ВСМ.03.01.070
Количество на модель
2
№
16
Название детали
Муфта зубчатая в сборе
Заводской номер
1ВСМ.03.01.080
Количество на модель
1
№
17
Название детали
Сборка стекла
Заводской номер
1ВСМ.03.01.100
Количество на модель
1
№
18
Название детали
Шестерня
Заводской номер
ПБУ-2М.03.00.001
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
ПБУ-2М.03.00.002
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
ПБУ-2М.03.00.003
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
ПБУ-3.03.00.001
Количество на модель
1
№
26
Название детали
Карета
Заводской номер
ПБУ-3.03.00.002
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
ПБУ-3.03.00.003
Количество на модель
1
№
28
Название детали
прокладка
Заводской номер
ПБУ-3.03.00.004
Количество на модель
4
№
29
Название детали
прокладка
Заводской номер
ПБУ-3.03.00.004-01
Количество на модель
4
№
29
Название детали
прокладка
Заводской номер
ПБУ-3.03.00.004-02
Количество на модель
4
№
29
Название детали
Штифт предохранительный
Заводской номер
ПБУ-3.03.00.007
Количество на модель
1
№
30
Название детали
Вилка
Заводской номер
ПБУ-3.03.00.008
Количество на модель
1
№
31
Название детали
Фланец
Заводской номер
ПБУ-3.03.00.012
Количество на модель
1
№
32
Название детали
Валик
Заводской номер
ПБУ-3.03.00.013
Количество на модель
1
№
33
Название детали
Валик
Заводской номер
ПБУ-3.03.00.016
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
ПБУ-3.03.00.018
Количество на модель
1
№
36
Название детали
прокладка
Заводской номер
ПБУ-3.03.00.019
Количество на модель
1
№
37
Название детали
КОЛЬЦО
Заводской номер
ПБУ-3.03.00.022
Количество на модель
1
№
38
Название детали
КОЛЬЦО
Заводской номер
ПБУ-3.03.00.023
Количество на модель
1
№
39
Название детали
КОЛЬЦО
Заводской номер
ПБУ-3.03.00.024
Количество на модель
1
№
40
Название детали
Втулка
Заводской номер
ПБУ-3.03.00.025
Количество на модель
1
№
41
Название детали
ВАЛ
Заводской номер
ПБУ-3.03.00.026
Количество на модель
1
№
42
Название детали
Шестерня
Заводской номер
ПБУ-3.03.00.027
Количество на модель
1
№
43
Название детали
Валик
Заводской номер
ПБУ-3.03.00.028
Количество на модель
1
№
44
Название детали
Вилка
Заводской номер
ПБУ-3.03.00.029
Количество на модель
1
№
45
Название детали
Шестерня
Заводской номер
ПБУ-3.03.00.031
Количество на модель
1
№
46
Название детали
Шестерня
Заводской номер
ПБУ-3.03.00.032
Количество на модель
1
№
47
Название детали
Втулка
Заводской номер
ПБУ-3.03.00.033
Количество на модель
1
№
48
Название детали
Втулка
Заводской номер
ПБУ-3.03.00.034
Количество на модель
1
№
49
Название детали
Карета
Заводской номер
ПБУ-3.03.00.035
Количество на модель
1
№
50
Название детали
Карета
Заводской номер
ПБУ-3.03.00.036
Количество на модель
1
№
51
Название детали
шпонка
Заводской номер
ПБУ-3.03.00.037
Количество на модель
1
№
52
Название детали
Шайба
Заводской номер
ПБУ-3.03.00.038
Количество на модель
3
№
53
Название детали
прокладка
Заводской номер
ПБУ-1.03.00.004
Количество на модель
8
№
54
Название детали
Крышка
Заводской номер
ПБУ-1.03.00.005
Количество на модель
1
№
55
Название детали
прокладка
Заводской номер
1ВСМ.03.01.004
Количество на модель
1
№
56
Название детали
Втулка
Заводской номер
1ВСМ.03.01.005
Количество на модель
1
№
57
Название детали
Крышка
Заводской номер
1ВСМ.03.01.021
Количество на модель
1
№
58
Название детали
прокладка
Заводской номер
1ВСМ.03.01.022
Количество на модель
2
№
59
Название детали
Винт стопорный
Заводской номер
1ВСМ.03.01.026
Количество на модель
1
№
60
Название детали
Пробка
Заводской номер
1ВСМ.03.01.027
Количество на модель
1
№
61
Название детали
Шайба
Заводской номер
1ВСМ.03.01.038
Количество на модель
1
№
62
Название детали
ВАЛ
Заводской номер
1ВСМ.03.01.039
Количество на модель
1
№
63
Название детали
Муфта зубчатая
Заводской номер
1ВСМ.03.01.041
Количество на модель
1
№
64
Название детали
Муфта переключения
Заводской номер
1ВСМ.03.01.042
Количество на модель
1
№
65
Название детали
прокладка
Заводской номер
1ВСМ.03.01.047
Количество на модель
3
№
66
Название детали
шпонка
Заводской номер
1ВСМ.03.01.049А
Количество на модель
2
№
67
Название детали
Пробка
Заводской номер
1ВСМ.03.01.081
Количество на модель
2
№
68
Название детали
Втулка
Заводской номер
1ВСМ.03.01.084Б
Количество на модель
1
№
69
Название детали
прокладка
Заводской номер
УГБ50А-03-86
Количество на модель
10
№
70
Название детали
Стакан
Заводской номер
УГБ50М-03-91А
Количество на модель
1
№
71
Название детали
прокладка
Заводской номер
УГБ50А-03-233
Количество на модель
4
№
72
Название детали
Болт
Заводской номер
УГБ50А-03-238
Количество на модель
4
№
73
Название детали
Вилка
Заводской номер
УГБ50А-03-252А
Количество на модель
1
№
74
Название детали
прокладка
Заводской номер
УГБ50А-03-254
Количество на модель
4
№
75
Название детали
Пробка Мх
Заводской номер
ЛБУ-10-21
Количество на модель
2
№
76
Название детали
Шайба
Заводской номер
ВЛЗА-01-07
Количество на модель
2
№
77
Название детали
Пружина
Заводской номер
ГЕУ003.01.00.002
Количество на модель
3
№
78
Название детали
Орех
Заводской номер
Ш4.03.00.017А
Количество на модель
3
№
79
Название детали
прокладка
Заводской номер
УБЛ-1К.03.00.004
Количество на модель
1
№
80
Название детали
Болт
Заводской номер
М10-6gх20.58.019
Количество на модель
18
№
83
Название детали
Болт M- x
Заводской номер
М10-6gх25.58.019
Количество на модель
6
№
84
Название детали
Болт M- x
Заводской номер
М10-6gх30.58.019
Количество на модель
42
№
85
Название детали
Болт M- x
Заводской номер
М10-6gх45.58.019
Количество на модель
4
№
87
Название детали
Болт M- x
Заводской номер
М10-6gх50.58.019
Количество на модель
3
№
88
Название детали
Винт
Заводской номер
В.М6-6gх14.58.019
Количество на модель
2
№
89
Название детали
Винт V.M- x
Заводской номер
В.М10-6gх16.58.019
Количество на модель
4
№
90
Название детали
Гайка Мх, Н.
Заводской номер
М10х1,25-6Н.6.019
Количество на модель
4
№
91
Название детали
Орехов М.Н.
Заводской номер
М20-6Н.8.35.019
Количество на модель
1
№
92
Название детали
Орехов М.Н.
Заводской номер
М12-6Н.8.35.019
Количество на модель
8
№
93
Название детали
Кольцо- -
Заводской номер
019-023-25-2-2
Количество на модель
2
№
94
Название детали
Кольцо- -
Заводской номер
020-026-36-2-2
Количество на модель
3
№
95
Название детали
Кольцо В
Заводской номер
В45
Количество на модель
2
№
96
Название детали
Кольцо
Заводской номер
В72
Количество на модель
1
№
97
Название детали
КОЛЬЦО
Заводской номер
В30
Количество на модель
1
№
98
Название детали
Кольцо
Заводской номер
В38
Количество на модель
2
№
99
Название детали
Кольцо В
Заводской номер
В65
Количество на модель
1
№
100
Название детали
Кольцо В
Заводской номер
В100
Количество на модель
1
№
101
Название детали
Манжета - x
Заводской номер
2.2-70х95-1
Количество на модель
1
№
102
Название детали
Масленка
Заводской номер
1.3.Ц6
Количество на модель
1
№
103
Название детали
Подшипник ГОСТ
Заводской номер
2306
Количество на модель
1
№
104
Название детали
Подшипник
Заводской номер
113
Количество на модель
2
№
105
Название детали
Подшипник
Заводской номер
211
Количество на модель
2
№
106
Название детали
Шайба Г.
Заводской номер
10 65Г.019
Количество на модель
56
№
109
Название детали
Шайба Г.
Заводской номер
12 65Г.019
Количество на модель
12
№
110
Название детали
Шайба Г.
Заводской номер
16 65Г.019
Количество на модель
4
№
111
Название детали
Шайба Г.
Заводской номер
20 65Г.019
Количество на модель
4
№
112
Название детали
Шарик 59,525-100
Заводской номер
Б9,525-100
Количество на модель
3
№
113
Название детали
Шпилька М- х
Заводской номер
М20-6gх55.58.019
Количество на модель
1
№
114
Название детали
Шпилька М- х
Заводской номер
М12-6gх28.58.019
Количество на модель
8
№
115
Название детали
Шплинт
Заводской номер
2х16.019
Количество на модель
2
№
116
Название детали
Насос
Заводской номер
313.3.107.0574
Количество на модель
1
№
120
Название детали
Выключатель
Заводской номер
ВК-418
Количество на модель
1
№
121
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | ПБУ-2М.03.00.000 | |||||||
| прокладка | ПБУ-1.03.00.004-01 | 8 | 8 | |||||
| 1 | Стакан | ПБУ-2М.03.01.000 | 1 | 1 | 1 | |||
| 2 | Корпус в сборе | ПБУ-2М.03.02.000 | 1 | 1 | 2 | |||
| 3 | Корпус в сборе | ПБУ-2М.03.03.000 | 1 | 1 | 3 | |||
| 5 | Шестерня в сборе | ПБУ-3.03.01.000 | 1 | 1 | 5 | |||
| 6 | Сборка стекла | ПБУ-3.03.03.000 | 1 | 1 | 6 | |||
| 7 | Шестерня в сборе | ПБУ-3.03.05.000 | 1 | 1 | 7 | |||
| 8 | Шестерня в сборе | ПБУ-3.03.06.000 | 1 | 1 | 8 | |||
| 9 | Вал в сборе | ПБУ-3.03.07.000 | 1 | 1 | 9 | |||
| 10 | Шестерня в сборе | ПБУ-3.03.09.000 | 1 | 1 | 10 | |||
| 11 | Муфта в сборе | ПБУ-3.03.11.000 | 1 | 1 | 11 | |||
| 12 | Масломер | ПБУ-2.03.04.000 | 1 | 1 | 12 | |||
| 13 | Вал- шестерня в сборе | ПБУ-1.03.01.000 | 1 | 1 | 13 | |||
| 14 | Муфта в сборе | 1ВСМ.03.01.010 | 1 | 1 | 14 | |||
| 15 | Сборка звездочек | 1ВСМ.03.01.020А | 1 | 1 | 15 | |||
| 16 | Колесо коническое в сборе | 1ВСМ.03.01.070 | 2 | 2 | 16 | |||
| 17 | Муфта зубчатая в сборе | 1ВСМ.03.01.080 | 1 | 1 | 17 | |||
| 18 | Сборка стекла | 1ВСМ.03.01.100 | 1 | 1 | 18 | |||
| 20 | Шестерня | ПБУ-2М.03.00.001 | 1 | 1 | 20 | |||
| 21 | прокладка | ПБУ-2М.03.00.002 | 1 | 1 | 21 | |||
| 22 | прокладка | ПБУ-2М.03.00.003 | 1 | 1 | 22 | |||
| 26 | Втулка | ПБУ-3.03.00.001 | 1 | 1 | 26 | |||
| 27 | Карета | ПБУ-3.03.00.002 | 1 | 1 | 27 | |||
| 28 | Втулка | ПБУ-3.03.00.003 | 1 | 1 | 28 | |||
| 29 | прокладка | ПБУ-3.03.00.004 | 4 | 4 | 29 | |||
| 29 | прокладка | ПБУ-3.03.00.004-01 | 4 | 4 | 29 | |||
| 29 | прокладка | ПБУ-3.03.00.004-02 | 4 | 4 | 29 | |||
| 30 | Штифт предохранительный | ПБУ-3.03.00.007 | 1 | 1 | 30 | |||
| 31 | Вилка | ПБУ-3.03.00.008 | 1 | 1 | 31 | |||
| 32 | Фланец | ПБУ-3.03.00.012 | 1 | 1 | 32 | |||
| 33 | Валик | ПБУ-3.03.00.013 | 1 | 1 | 33 | |||
| 35 | Валик | ПБУ-3.03.00.016 | 1 | 1 | 35 | |||
| 36 | Крышка | ПБУ-3.03.00.018 | 1 | 1 | 36 | |||
| 37 | прокладка | ПБУ-3.03.00.019 | 1 | 1 | 37 | |||
| 38 | КОЛЬЦО | ПБУ-3.03.00.022 | 1 | 1 | 38 | |||
| 39 | КОЛЬЦО | ПБУ-3.03.00.023 | 1 | 1 | 39 | |||
| 40 | КОЛЬЦО | ПБУ-3.03.00.024 | 1 | 1 | 40 | |||
| 41 | Втулка | ПБУ-3.03.00.025 | 1 | 1 | 41 | |||
| 42 | ВАЛ | ПБУ-3.03.00.026 | 1 | 1 | 42 | |||
| 43 | Шестерня | ПБУ-3.03.00.027 | 1 | 1 | 43 | |||
| 44 | Валик | ПБУ-3.03.00.028 | 1 | 1 | 44 | |||
| 45 | Вилка | ПБУ-3.03.00.029 | 1 | 1 | 45 | |||
| 46 | Шестерня | ПБУ-3.03.00.031 | 1 | 1 | 46 | |||
| 47 | Шестерня | ПБУ-3.03.00.032 | 1 | 1 | 47 | |||
| 48 | Втулка | ПБУ-3.03.00.033 | 1 | 1 | 48 | |||
| 49 | Втулка | ПБУ-3.03.00.034 | 1 | 1 | 49 | |||
| 50 | Карета | ПБУ-3.03.00.035 | 1 | 1 | 50 | |||
| 51 | Карета | ПБУ-3.03.00.036 | 1 | 1 | 51 | |||
| 52 | шпонка | ПБУ-3.03.00.037 | 1 | 1 | 52 | |||
| 53 | Шайба | ПБУ-3.03.00.038 | 3 | 3 | 53 | |||
| 54 | прокладка | ПБУ-1.03.00.004 | 8 | 8 | 54 | |||
| 55 | Крышка | ПБУ-1.03.00.005 | 1 | 1 | 55 | |||
| 56 | прокладка | 1ВСМ.03.01.004 | 1 | 1 | 56 | |||
| 57 | Втулка | 1ВСМ.03.01.005 | 1 | 1 | 57 | |||
| 58 | Крышка | 1ВСМ.03.01.021 | 1 | 1 | 58 | |||
| 59 | прокладка | 1ВСМ.03.01.022 | 2 | 2 | 59 | |||
| 60 | Винт стопорный | 1ВСМ.03.01.026 | 1 | 1 | 60 | |||
| 61 | Пробка | 1ВСМ.03.01.027 | 1 | 1 | 61 | |||
| 62 | Шайба | 1ВСМ.03.01.038 | 1 | 1 | 62 | |||
| 63 | ВАЛ | 1ВСМ.03.01.039 | 1 | 1 | 63 | |||
| 64 | Муфта зубчатая | 1ВСМ.03.01.041 | 1 | 1 | 64 | |||
| 65 | Муфта переключения | 1ВСМ.03.01.042 | 1 | 1 | 65 | |||
| 66 | прокладка | 1ВСМ.03.01.047 | 3 | 3 | 66 | |||
| 67 | шпонка | 1ВСМ.03.01.049А | 2 | 2 | 67 | |||
| 68 | Пробка | 1ВСМ.03.01.081 | 2 | 2 | 68 | |||
| 69 | Втулка | 1ВСМ.03.01.084Б | 1 | 1 | 69 | |||
| 70 | прокладка | УГБ50А-03-86 | 10 | 10 | 70 | |||
| 71 | Стакан | УГБ50М-03-91А | 1 | 1 | 71 | |||
| 72 | прокладка | УГБ50А-03-233 | 4 | 4 | 72 | |||
| 73 | Болт | УГБ50А-03-238 | 4 | 4 | 73 | |||
| 74 | Вилка | УГБ50А-03-252А | 1 | 1 | 74 | |||
| 75 | прокладка | УГБ50А-03-254 | 4 | 4 | 75 | |||
| 76 | Пробка Мх | ЛБУ-10-21 | 2 | 2 | 76 | |||
| 77 | Шайба | ВЛЗА-01-07 | 2 | 2 | 77 | |||
| 78 | Пружина | ГЕУ003.01.00.002 | 3 | 3 | 78 | |||
| 79 | Орех | Ш4.03.00.017А | 3 | 3 | 79 | |||
| 80 | прокладка | УБЛ-1К.03.00.004 | 1 | 1 | 80 | |||
| 83 | Болт | М10-6gх20.58.019 | 18 | 18 | 83 | |||
| 84 | Болт M- x | М10-6gх25.58.019 | 6 | 6 | 84 | |||
| 85 | Болт M- x | М10-6gх30.58.019 | 42 | 42 | 85 | |||
| 87 | Болт M- x | М10-6gх45.58.019 | 4 | 4 | 87 | |||
| 88 | Болт M- x | М10-6gх50.58.019 | 3 | 3 | 88 | |||
| 89 | Винт | В.М6-6gх14.58.019 | 2 | 2 | 89 | |||
| 90 | Винт V.M- x | В.М10-6gх16.58.019 | 4 | 4 | 90 | |||
| 91 | Гайка Мх, Н. | М10х1,25-6Н.6.019 | 4 | 4 | 91 | |||
| 92 | Орехов М.Н. | М20-6Н.8.35.019 | 1 | 1 | 92 | |||
| 93 | Орехов М.Н. | М12-6Н.8.35.019 | 8 | 8 | 93 | |||
| 94 | Кольцо- - | 019-023-25-2-2 | 2 | 2 | 94 | |||
| 95 | Кольцо- - | 020-026-36-2-2 | 3 | 3 | 95 | |||
| 96 | Кольцо В | В45 | 2 | 2 | 96 | |||
| 97 | Кольцо | В72 | 1 | 1 | 97 | |||
| 98 | КОЛЬЦО | В30 | 1 | 1 | 98 | |||
| 99 | Кольцо | В38 | 2 | 2 | 99 | |||
| 100 | Кольцо В | В65 | 1 | 1 | 100 | |||
| 101 | Кольцо В | В100 | 1 | 1 | 101 | |||
| 102 | Манжета - x | 2.2-70х95-1 | 1 | 1 | 102 | |||
| 103 | Масленка | 1.3.Ц6 | 1 | 1 | 103 | |||
| 104 | Подшипник ГОСТ | 2306 | 1 | 1 | 104 | |||
| 105 | Подшипник | 113 | 2 | 2 | 105 | |||
| 106 | Подшипник | 211 | 2 | 2 | 106 | |||
| 109 | Шайба Г. | 10 65Г.019 | 56 | 56 | 109 | |||
| 110 | Шайба Г. | 12 65Г.019 | 12 | 12 | 110 | |||
| 111 | Шайба Г. | 16 65Г.019 | 4 | 4 | 111 | |||
| 112 | Шайба Г. | 20 65Г.019 | 4 | 4 | 112 | |||
| 113 | Шарик 59,525-100 | Б9,525-100 | 3 | 3 | 113 | |||
| 114 | Шпилька М- х | М20-6gх55.58.019 | 1 | 1 | 114 | |||
| 115 | Шпилька М- х | М12-6gх28.58.019 | 8 | 8 | 115 | |||
| 116 | Шплинт | 2х16.019 | 2 | 2 | 116 | |||
| 120 | Насос | 313.3.107.0574 | 1 | 1 | 120 | |||
| 121 | Выключатель | ВК-418 | 1 | 1 | 121 |
